CY1 मालिका चुंबकीय कपलिंग रॉडलेस सिलेंडर | क्लासिक इकॉनॉमिक बेस मॉडेल

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

CY1S
CY1L

उत्पादन विहंगावलोकन

     SOLH CY1 मालिका ही एक क्लासिक आणि किफायतशीर चुंबकीय कपलिंग रॉडलेस सिलेंडर आहे, जी अपग्रेड केलेल्या CY3 मालिकेची मूलभूत पूर्ववर्ती म्हणून काम करते. हे एक गैर-संपर्क चुंबकीय सिंक्रोनस ड्रायव्हिंग संरचना स्वीकारते, जेथे अंतर्गत पिस्टन आणि बाह्य स्लाइड टेबल मजबूत चुंबकीय शक्तीद्वारे एकाच वेळी हलतात. पूर्णपणे बंद केलेले शून्य-गळती ऑपरेशन, संक्षिप्त रचना आणि किफायतशीर कार्यप्रदर्शन वैशिष्ट्यीकृत, हे हलके-ते-मध्यम लोड आणि मध्यम-लांब स्ट्रोक लिनियर ड्रायव्हिंग ऍप्लिकेशन्ससाठी समर्पित आहे. बोर रेंज φ6 ते φ63mm, 1000mm पर्यंत मानक स्ट्रोक आणि 1500mm कमाल विस्तारित स्ट्रोकसह, ही मालिका बहु-परिदृश्य मागण्या पूर्ण करण्यासाठी विविध मार्गदर्शक मॉडेल्सचा समावेश करते, ज्यामुळे सामान्य स्वयंचलित उत्पादन लाइन्ससाठी ते पसंतीचे बजेट-अनुकूल क्लीन-ग्रेड रॉडलेस ॲक्ट्युएटर बनते.

कोर पोझिशनिंग आणि स्ट्रक्चरल वैशिष्ट्ये

• चुंबकीय कपलिंग ड्राइव्ह आणि स्वच्छ शून्य-गळती कार्यप्रदर्शन: पिस्टन आणि स्लाइड टेबलवरील बिल्ट-इन उच्च-शक्तीचे स्थायी चुंबक नॉन-मेकॅनिकल सिंक्रोनस ट्रान्समिशन ओळखतात. पूर्णपणे बंद केलेले सिलिंडर बॅरल हवा गळती आणि धूळ उत्सर्जन काढून टाकते, पूर्णपणे इलेक्ट्रॉनिक्स, वैद्यकीय उपकरणे आणि अन्न प्रक्रिया उद्योगांमध्ये कठोर स्वच्छ कार्य वातावरणाशी जुळवून घेते.

• क्लासिक बेस स्ट्रक्चर आणि उच्च किमतीची कामगिरी: कमी घटकांसह किमान यांत्रिक संरचना स्वीकारून, CY1 मालिका प्रभावीपणे उत्पादन खर्च कमी करते आणि श्रेणीसुधारित CY3 मालिकेपेक्षा उच्च खर्चाची स्पर्धात्मकता देते. मूलभूत CY1B मॉडेलमध्ये कोणतीही एकात्मिक माउंटिंग पृष्ठभाग नाही आणि स्थापनेसाठी ड्युअल-एंड सपोर्ट ब्रॅकेटची आवश्यकता आहे. मूलभूत पोशाख-प्रतिरोधक रिंग आणि डस्टप्रूफ रिंग कॉन्फिगरेशनसह सुसज्ज, यात कमीतकमी 0.18MPa चा कामाचा दाब आहे, ज्याचे सेवा आयुष्य थोडे कमी आहे परंतु पारंपारिक मानक कार्य परिस्थितीसाठी पूर्णपणे सक्षम आहे.

• संपूर्ण कव्हरेजसाठी वैविध्यपूर्ण व्युत्पन्न मॉडेल: संपूर्ण उत्पादन लाइनअप विविध अचूकता आणि लोड मागणीशी जुळण्यासाठी अनेक मार्गदर्शक प्रकारांचा समावेश करते:

• CY1B: मार्गदर्शक संरचना आणि माउंटिंग पृष्ठभागाशिवाय मूलभूत प्रकार, बाह्य मार्गदर्शक रेल आणि ड्युअल-एंड ब्रॅकेट आवश्यक आहेत.

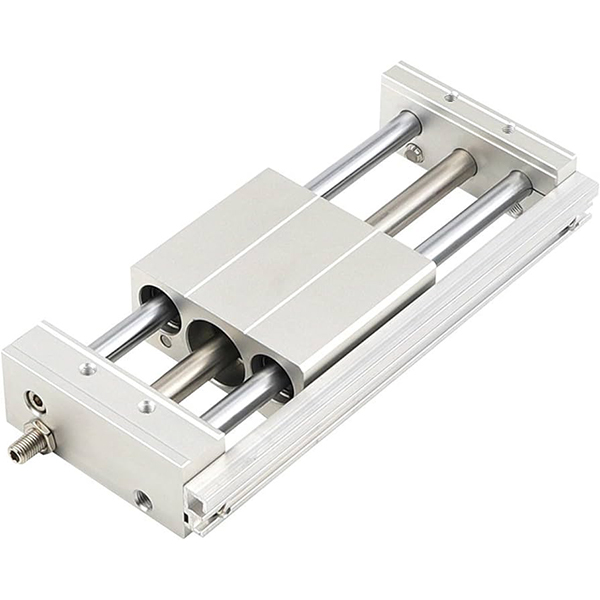

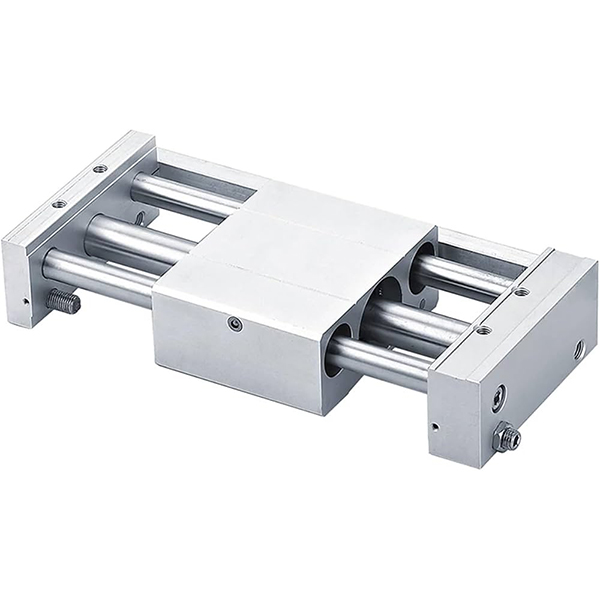

• CY1S: अंगभूत स्लाइडिंग बेअरिंगसह स्लाइड मार्गदर्शक प्रकार, बाह्य मार्गदर्शकांशिवाय लाइट-लोड ऑपरेशनला समर्थन देते.

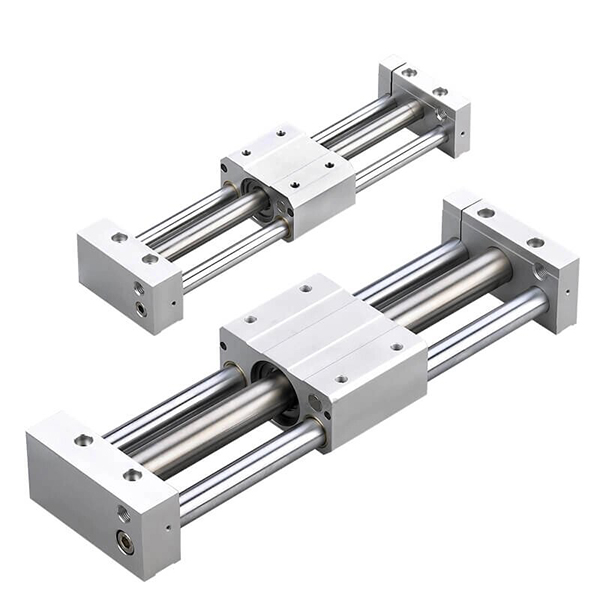

• CY1L: अति-गुळगुळीत स्लाइडिंगसह बॉल बेअरिंग मार्गदर्शक प्रकार आणि स्थिर उच्च-फ्रिक्वेंसी हालचालीसाठी वर्धित लोड क्षमता.

• CY1H: अचूक हस्तांतरण परिस्थितींसाठी उत्कृष्ट पुनरावृत्ती स्थिती अचूकतेसह उच्च-परिशुद्धता मार्गदर्शक प्रकार.

• CY1F: 29% कमी एकूण उंचीसह लो-प्रोफाइल पातळ प्रकार, अल्ट्रा-कॉम्पॅक्ट उपकरणांच्या स्थापनेसाठी अगदी योग्य.


• मानक बफर आणि पर्यायी हाय-स्पीड कॉन्फिगरेशन: मानक ड्युअल-एंड रबर बफर प्रभावीपणे ऑपरेटिंग प्रभाव शोषून घेतात आणि चालणारा आवाज कमी करतात. पर्यायी बाह्य हायड्रॉलिक बफर मध्यम-उच्च गती चक्रीय कार्य परिस्थितीसाठी कमाल 500mm/s वेगाने स्थिर ऑपरेशनला समर्थन देतात.

• चुंबकीय स्विचची विस्तृत सुसंगतता: सिलेंडर बॉडीवरील आरक्षित युनिव्हर्सल स्विच ग्रूव्ह्स D-M9 मालिका आणि D-A9 मालिका चुंबकीय स्विचेसशी सुसंगत आहेत, ज्यामुळे अनियंत्रित स्थितीची स्थापना आणि लवचिक स्ट्रोक सिग्नल फीडबॅक मिळू शकतात.

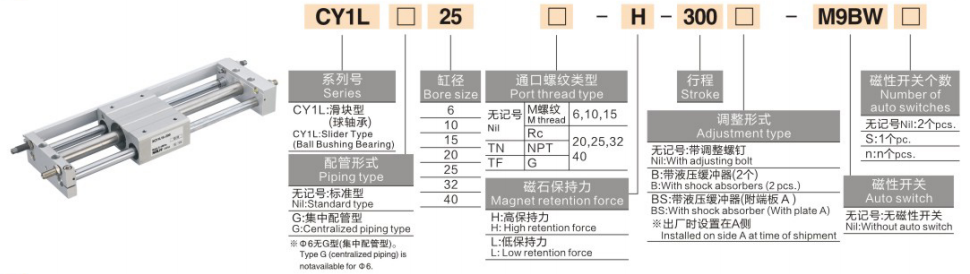

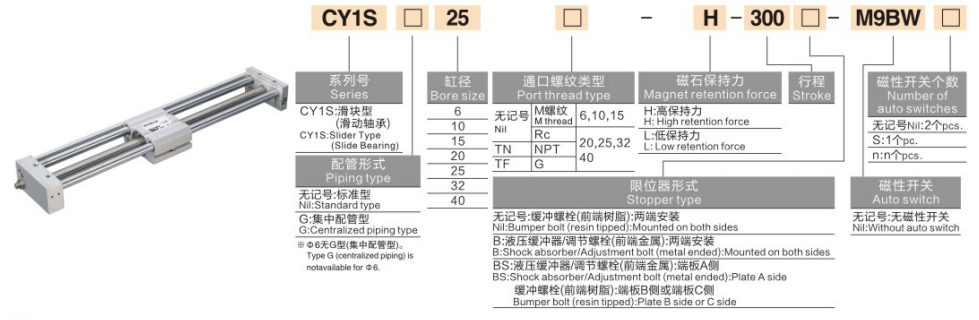

मॉडेल कोडिंग नियम पूर्ण करा

मॉडेल उदाहरणे: CY1B20-500 | CY1S40-800-M9PL

मानक ऑर्डर संदर्भ उदाहरणे

• CY1B20-500: 20mm बोर, 500mm स्ट्रोक, चुंबकीय स्विचशिवाय मूलभूत प्रकार

• CY1S40-800-M9PL: 40mm बोर, 800mm स्ट्रोक, चुंबकीय स्थिती स्विचसह स्लाइड मार्गदर्शक प्रकार

मुख्य तांत्रिक तपशील (20℃ मानक स्थिती)

1. मूलभूत सामान्य तपशील

• ऑपरेशन मोड: दुहेरी-अभिनय चुंबकीय युग्मन नॉन-संपर्क सिंक्रोनस ट्रांसमिशन

• कार्यरत द्रव: संकुचित हवा (तेल-मुक्त ऑपरेशन मानक)

• सभोवतालचे तापमान: 5~60℃ (कोणतेही गोठवणारे कार्य वातावरण नाही)

• कार्यरत दबाव श्रेणी: 0.18~0.7MPa; प्रूफ प्रेशर: 1.05MPa

• मानक ऑपरेटिंग गती: ५०~५०० मिमी/से

• बफर मोड: मानक ड्युअल-एंड रबर बफर; हाय-स्पीड परिस्थितींसाठी पर्यायी बाह्य हायड्रॉलिक बफर

• चुंबकीय होल्डिंग फोर्स: 49~2450N (बोअरच्या आकारासह उत्तरोत्तर वाढते)

2. मुख्य कार्यप्रदर्शन पॅरामीटर चार्ट (@0.5MPa)

कोर कॉन्फिगरेशन आणि निवड मार्गदर्शक तत्त्वे

1. लोड आणि थ्रस्टनुसार बोर आकाराची निवड

• φ6~φ15 (मायक्रो लाइट ड्यूटी): ≤2.5kg लोडसाठी योग्य, लघु इलेक्ट्रॉनिक अचूक उपकरणांमध्ये शॉर्ट-स्ट्रोक अचूक घटक हस्तांतरणासाठी समर्पित.

• φ20~φ32 (जनरल लाइट ड्यूटी): 4~10kg लाइट लोडसह जुळलेले, सामान्य स्वयंचलित उत्पादन लाइनमध्ये पारंपारिक लाँग-स्ट्रोक पुशिंग आणि पुलिंग ऑपरेशन्स (≤1000mm) साठी आदर्श.

• φ40~φ63 (मध्यम कर्तव्य): 16~40kg मध्यम भाराच्या परिस्थितीसाठी लागू, पॅकेजिंग आणि लॉजिस्टिक ऑटोमेशन उपकरणांमध्ये लाँग-स्ट्रोक हाताळणी आणि उच्च-फ्रिक्वेंसी चक्रीय कार्य परिस्थितीशी उत्तम प्रकारे जुळवून घेतले.

2. मॉडेल आणि मार्गदर्शक प्रणाली निवड

• CY1B मूलभूत प्रकार: अंगभूत मार्गदर्शक रचना नसलेले सर्वात किफायतशीर मॉडेल. बाह्य रेषीय मार्गदर्शक रेल अनिवार्य आहेत, बजेट-संवेदनशील प्रकल्पांसाठी आणि आरक्षित मार्गदर्शक संरचना असलेल्या उपकरणांसाठी योग्य आहेत.

• CY1S स्लाइड मार्गदर्शक प्रकार: अंगभूत स्लाइडिंग बेअरिंग मार्गदर्शकासह सुसज्ज, हलके भार (≤10kg) साठी बाह्य सहाय्यक मार्गदर्शकांची आवश्यकता नाही, साधी स्थापना आणि विस्तृत सार्वत्रिकता वैशिष्ट्यीकृत.

• CY1L बॉल बेअरिंग मार्गदर्शक प्रकार: अति-निम्न स्लाइडिंग प्रतिकार आणि विस्तारित सेवा आयुष्यासह उच्च-परिशुद्धता बॉल बेअरिंग संरचना स्वीकारते, विशेषत: उच्च-गती आणि उच्च-फ्रिक्वेंसी चक्रीय कार्य परिस्थितीसाठी डिझाइन केलेले.

• CY1H उच्च-परिशुद्धता प्रकार: अचूक रेखीय मार्गदर्शक यंत्रणेसह कॉन्फिगर केलेले, ±0.02mm पर्यंत पुनरावृत्ती स्थिती अचूकता प्राप्त करणे, उच्च-परिशुद्धता स्थिती आणि सूक्ष्म-अंतर हस्तांतरण परिस्थितीसाठी लागू.

• CY1F लो-प्रोफाइल प्रकार: 29% कमी एकूण उंचीसह ऑप्टिमाइझ केलेली पातळ रचना, कॉम्पॅक्ट स्वयंचलित उपकरणांसाठी मर्यादित उभ्या स्थापनेच्या जागेची समस्या सोडवते.

3. पर्यावरण आणि कार्यात्मक कॉन्फिगरेशन निवड

• स्वच्छ पर्यावरण अनुकूलन: शून्य-गळती आणि धूळ-मुक्त नॉन-संपर्क चुंबकीय ट्रांसमिशन डिझाइन स्वच्छता उत्पादन मानके पूर्ण करते; दीर्घकालीन क्लीन रूम ऑपरेशनसाठी CY1S आणि CY1L मॉडेल्सना प्राधान्य दिले जाते.

• हाय-स्पीड वर्किंग कंडिशन अपग्रेड: शेवटचा प्रभाव दूर करण्यासाठी बाह्य हायड्रॉलिक बफरसह सुसज्ज करा, 500mm/s पर्यंत सतत ऑपरेशन गतीला स्थिरपणे समर्थन द्या.

• अचूक स्थिती अभिप्राय: मल्टी-पॉइंट स्ट्रोक पोझिशनिंग आणि रिअल-टाइम सिग्नल आउटपुट लक्षात घेण्यासाठी D-M9 मालिका किंवा D-A9 मालिका चुंबकीय स्विचसह जुळवा.

ठराविक औद्योगिक अनुप्रयोग परिस्थिती

• स्वच्छ खोली साहित्य हस्तांतरण: शून्य-प्रदूषण चुंबकीय कपलिंग रचना सेमीकंडक्टर आणि एलसीडी धूळ-मुक्त कार्यशाळांमध्ये लांब-अंतर सामग्री हाताळण्यासाठी मोठ्या प्रमाणावर वापरली जाते, स्वच्छ कार्य वातावरणातील दुय्यम दूषितता टाळते.

• पॅकेजिंग लाइन वर्कपीस विस्थापन: कमी बिघाड दर आणि साध्या दैनंदिन देखभालीसह, उच्च किमतीची-कार्यक्षमता डिझाइन अन्न आणि फार्मास्युटिकल पॅकेजिंग उपकरणांमध्ये लाँग-स्ट्रोक पुशिंग आणि लाइट आणि मध्यम-कर्तव्य वर्कपीस ओढण्यास अनुकूल करते.

• स्वयंचलित उपकरणे दरवाजा नियंत्रण: रॉडलेस कॉम्पॅक्ट स्ट्रक्चर बाह्य स्थापनेची जागा वाचवते, जे उपकरणांचे संरक्षणात्मक दरवाजे आणि धूळ ढाल लांब-स्ट्रोक ओपनिंग आणि बंद ड्रायव्हिंगसाठी योग्य आहे.

• लाँग-स्ट्रोक असेंब्ली लाइन पोझिशनिंग: 1~1.5m अल्ट्रा-लाँग स्ट्रोकमध्ये स्थिर अचूक पोझिशनिंग प्राप्त करण्यासाठी मॅचिंग मार्गदर्शक मोड्यूल्ससह सहकार्य करते, उत्पादन लाइनच्या सतत चक्रीय स्थितीची मागणी पूर्ण करते.

• आर्थिक पर्यायी उपाय: बजेट-मर्यादित ऑटोमेशन प्रकल्पांमध्ये उच्च-किंमतीच्या CY3 मालिकेसाठी एक आदर्श खर्च-डाउन रिप्लेसमेंट, मूलभूत लाँग-स्ट्रोक लिनियर ड्रायव्हिंग आवश्यकता पूर्णतः पूर्ण करते.

CY1 वि CY3 मालिका कोर कामगिरी तुलना

तीन-चरण द्रुत निवड मार्गदर्शक

१. बोर आकाराची पुष्टी: सुरक्षा घटक ≥2 सह लोड वजनावर आधारित आवश्यक थ्रस्टची गणना करा. शिफारस केलेले नियम: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. मॉडेल प्रकार पुष्टीकरण: अल्ट्रा-लो बजेटसाठी CY1B निवडा; लाइट-लोड मार्गदर्शक-मुक्त स्थापनेसाठी CY1S; हाय-स्पीड हाय-फ्रिक्वेंसी ऑपरेशनसाठी CY1L; उच्च-परिशुद्धता स्थिती मागणीसाठी CY1H.

3. स्ट्रोक तपशील पुष्टीकरण: पारंपारिक वापरासाठी मानक 50~1000mm स्ट्रोक निवडा; मध्यम-लांब अंतराच्या ड्रायव्हिंगच्या मागणीसाठी 1500 मिमी पर्यंत वैकल्पिक विस्तारित स्ट्रोक.

एका वाक्याचा सारांश

     SOLH CY1 मालिका क्लासिक मॅग्नेटिक कपलिंग रॉडलेस सिलिंडर हे वैविध्यपूर्ण मार्गदर्शक मॉडेल्ससह एक आर्थिक शून्य-गळती क्लीन ॲक्ट्युएटर आहे, जे हलके-मध्यम लोड जनरल ऑटोमेशन आणि क्लीन रूम उपकरणांसाठी बजेट-अनुकूल मूलभूत लाँग-स्ट्रोक लिनियर ड्रायव्हिंग सोल्यूशन म्हणून काम करते.
