ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

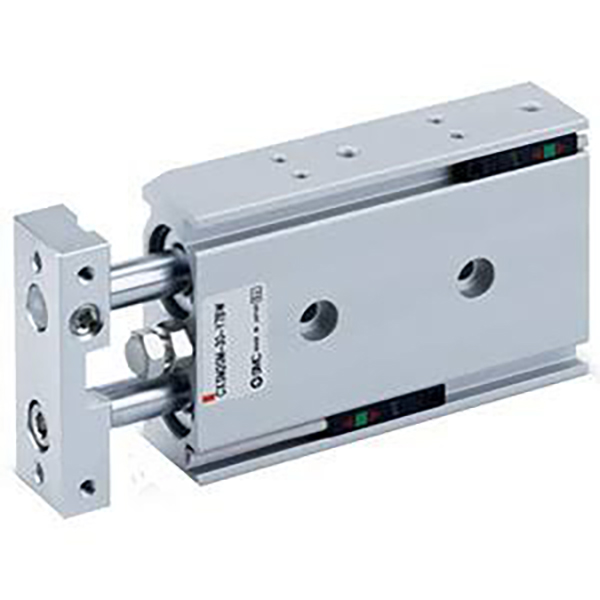

SOLH CXSJ मालिका मानक CXS ट्विन सिलेंडरची अपग्रेड केलेली अल्ट्रा-कॉम्पॅक्ट आवृत्ती आहे. दुहेरी-पिस्टन आणि दुहेरी-मार्गदर्शक-रॉड एकात्मिक रचना स्वीकारून, ते वितरित करतेसिंगल सिलेंडरच्या तुलनेत दुहेरी जोर आणि शून्य रोटेशन अचूकता ±0.1° प्राप्त करते. पारंपारिक CXS मॉडेल्सच्या तुलनेत कमी लांबी, अरुंद रुंदी आणि हलक्या वजनासह ऑप्टिमाइझ केलेली, CXSJ मालिका अधिक लवचिक माउंटिंग वैशिष्ट्यीकृत करते आणि विशेषत: अल्ट्रा-बंदिस्त ऑटोमेशन स्पेसमध्ये पिक-अँड-प्लेस, मटेरियल ट्रान्सफर, अचूक पोझिशनिंग आणि लाइट-लोड प्रेसिंग ऍप्लिकेशन्ससाठी डिझाइन केलेली आहे.
• दुहेरी पिस्टन आणि दुहेरी मार्गदर्शक रॉड एकत्रीकरण: वैकल्पिक स्लाइड बेअरिंग (M) आणि बॉल बेअरिंग (L) सार्वभौमिक एकंदर परिमाणे, समतोल टिकाऊपणा, अचूकता आणि विविध कामकाजाच्या परिस्थितीसाठी किंमत.
• उलट करण्यायोग्य चुंबकीय स्विच बेस: स्ट्रक्चरल हस्तक्षेपाशिवाय 4-दिशा इंस्टॉलेशनला समर्थन देते, लवचिक मल्टी-एंगल पोझिशन डिटेक्शन आणि सममितीय डावे/उजवे माउंटिंग अनुकूलन सक्षम करते.
• मानक बफर आणि चुंबकीय डिझाइन: स्थिर कुशनिंगसाठी ड्युअल-एंड रबर बफरसह सुसज्ज; अंगभूत चुंबकीय रिंग (Z प्रत्यय) चुंबकीय स्विच स्थापनेसाठी राखीव आहे. एअर बफर (AZ) पर्याय नाही, रबर बफर मानक शॉक शोषण म्हणून काम करते.
• लहान बोअरसाठी ड्युअल पोर्टिंग डिझाइन: φ6 आणि φ10 बोर आकार दुहेरी अक्षीय आणि बाजूच्या पाईपिंगला समर्थन देतात, अल्ट्रा-कॉम्पॅक्ट उपकरण लेआउटमध्ये पाइपलाइन लेआउट मोठ्या प्रमाणात अनुकूल करतात.
CXSJ मालिका कमी-स्पीड हेवी-लोड, हाय-स्पीड अचूकता आणि दुहेरी-आउटपुट कार्य परिस्थितीशी जुळण्यासाठी चार कोर मॉडेल समाविष्ट करते, कॉम्पॅक्ट ऑटोमेशन मागण्यांचे पूर्ण कव्हरेज प्राप्त करते.
|
उप-मालिका |
बेअरिंग प्रकार |
रॉड प्रकार |
कोड |
मुख्य वैशिष्ट्ये |
अनुप्रयोग परिस्थिती |
|
CXSJM |
स्लाइड बेअरिंग (मेटल बुशिंग) |
सिंगल रॉड |
M |
पोशाख-प्रतिरोधक, धूळ-प्रूफ, किफायतशीर, मजबूत बाजूकडील लोड प्रतिरोधक |
सामान्य स्थिती, कमी-गती जड भार, धुळीचे वातावरण |
|
CXSJL |
बॉल बेअरिंग (बॉल बुशिंग) |
सिंगल रॉड |
L |
कमी घर्षण, अति-गुळगुळीत हालचाल, उच्च-गती ऑपरेशन, उच्च परिशुद्धता |
हाय-स्पीड पिक-अँड-प्लेस, हलका भार, वारंवार परस्पर, कमी घर्षण आवश्यक स्टेशन |
|
CXSJWM |
स्लाइड बेअरिंग |
रॉडद्वारे दुहेरी |
WM |
ड्युअल-एंड रॉड आउटपुट, ड्युअल-साइड वर्कपीस माउंटिंग, मजबूत कडकपणा |
ड्युअल-साइड लिफ्टिंग, थ्रू-टाइप ट्रान्सफर, सेंटरिंग पोझिशनिंग स्टेशन |
|
CXSJWL |
बॉल बेअरिंग |
रॉडद्वारे दुहेरी |
WL |
रॉडद्वारे दुप्पट + हाय-स्पीड स्मूथ ऑपरेशन, उच्च ड्युअल-एंड सिंक्रोनाइझेशन अचूकता |
हाय-स्पीड ड्युअल-साइड प्रिसिजन मोशन आणि सिंक्रोनस पोझिशनिंग परिस्थिती |
मॉडेल उदाहरण: CXSJL20-50Z-M9B

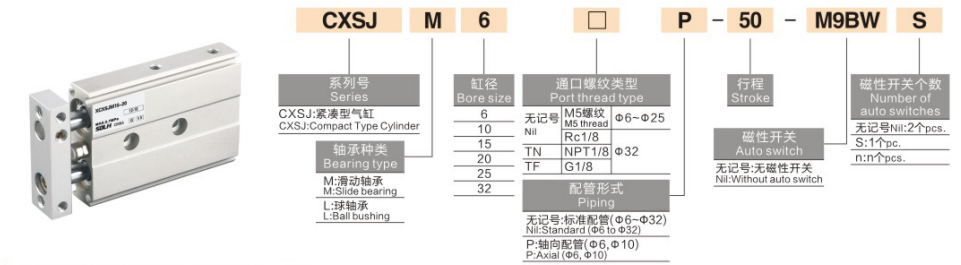

1. नामकरण कोड व्याख्या
१. मालिका कोड: CXSJ + बेअरिंग आणि रॉड प्रकार (M/L/WM/WL)
2. बोर आकार: 6 / 10 / 15 / 20 / 25 / 32 मिमी (पूर्ण मानक बोर श्रेणी)
3. मानक स्ट्रोक: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 मिमी (कमाल स्ट्रोक: 100 मिमी)
4. बफर आणि चुंबकीय रिंग कॉन्फिगरेशन
￮ Z: मानक कॉन्फिगरेशन (बिल्ट-इन मॅग्नेटिक रिंग + ड्युअल-एंड रबर बफर, चुंबकीय स्विच इंस्टॉलेशनसह सुसंगत)
￮ Z प्रत्यय नाही: नॉन-चुंबकीय प्रकार (चुंबकीय स्विच अनुपलब्ध)
￮ नोंद: CXSJ मालिका फक्त रबर बफरला सपोर्ट करते, एअर बफर (AZ) पर्याय नाही
५. चुंबकीय स्विच: पर्यायी D-M9B, D-A93, D-M9N; 4-दिशा उलट करता येण्याजोग्या बेस सुसंगततेसह थेट बाजूच्या खोबणीवर स्थापित
6. डिव्हाइस लॉक करा (पर्यायी): R (लॉक मागे घ्या), P (लॉक वाढवा)
(मानक चाचणी परिस्थिती: 20℃ सामान्य तापमान, कोरडी हवा)
• ऑपरेशन मोड: डबल-ॲक्टिंग ड्युअल-पिस्टन ड्रायव्हिंग (डबल थ्रस्ट आउटपुट)
• कार्यरत दबाव श्रेणी: 0.1~0.7MPa (φ6: किमान 0.15MPa; φ10~φ32: किमान 0.1MPa)
• पुरावा दाब: 1.05MPa
• सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)
• ऑपरेटिंग गती: 30~800mm/s (800mm/s पर्यंत CXSJL हाय-स्पीड प्रकार; CXSJM 30~600mm/s)
• विरोधी रोटेशन अचूकता: ±0.1° (शून्य टॉर्शन अचूकता, मानक CXS मालिकेशी सुसंगत)
• बफर मोड: फक्त ड्युअल-एंड रबर बफर (एअर बफर पर्याय नाही)
• पाईपिंग पोर्ट आकार
￮ φ6 / φ10: M5×0.8 (अक्षीय आणि बाजूच्या दुहेरी पाइपिंगला समर्थन)
￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (फक्त साइड पाइपिंग)
• माउंटिंग पद्धत: 3-बाजूचे माउंटिंग (तळाशी / वर / बाजूला); उलट करता येण्याजोगा बेस सममितीय डाव्या आणि उजव्या स्थापनेला समर्थन देतो
डबल-पिस्टन रचना प्रदान करतेदुहेरी आउटपुट बल समान बोर आकाराच्या सिंगल-पिस्टन सिलेंडरच्या तुलनेत
|
बोर आकार (मिमी) |
डबल पिस्टन थ्रस्ट (N) |
दुहेरी पिस्टन टेंशन (N) |
|
6 |
28 |
26 |
|
10 |
79 |
75 |
|
15 |
177 |
171 |
|
20 |
314 |
306 |
|
25 |
491 |
481 |
|
32 |
804 |
792 |
CXSJ ही CXS ची अपग्रेड केलेली अल्ट्रा-कॉम्पॅक्ट आवृत्ती आहे, विशेषत: अरुंद-स्पेस ऑटोमेशन परिस्थितीसाठी ऑप्टिमाइझ केलेली
|
तुलना आयटम |
CXSJ (अल्ट्रा-कॉम्पॅक्ट आवृत्ती) |
CXS (मानक आवृत्ती) |
|
एकूण परिमाण |
10~20% लहान, अरुंद आणि फिकट |
मानक लांबी आणि रुंदी आकार |
|
पाइपिंग पद्धत |
φ6/10 सपोर्ट अक्षीय + साइड ड्युअल पाइपिंग |
फक्त सर्व बोअरसाठी साइड पाईपिंग |
|
चुंबकीय स्विच माउंट |
रिव्हर्सिबल बेस, 4-वे इंस्टॉलेशन, कोणताही हस्तक्षेप नाही |
फिक्स्ड बेस, फक्त 2-वे इंस्टॉलेशन |
|
एअर बफर पर्याय |
उपलब्ध नाही (केवळ रबर बफर) |
φ20/25/32 बोअरसाठी पर्यायी AZ एअर बफर |
|
लागू जागा |
अल्ट्रा-अरुंद आणि मर्यादित स्थापना पोझिशन्स |
पारंपारिक कॉम्पॅक्ट स्थापना जागा |
१. बेअरिंग आणि रॉड प्रकार निवड: पोशाख-प्रतिरोधक जड-भार आणि धुळीच्या वातावरणासाठी CXSJM निवडा; हाय-स्पीड स्मूथ आणि फ्रिक्वेंट रेसिप्रोकेटिंग मोशनसाठी CXSJL निवडा; ड्युअल-एंड रॉड आउटपुट आणि द्विपक्षीय सिंक्रोनस ऑपरेशनसाठी CXSJWM/CXSJWL स्वीकारा.
2. मॉडेल आवृत्ती निवड: अल्ट्रा-कॉम्पॅक्ट स्पेस आणि अक्षीय पाइपिंग मागणीसाठी CXSJ ला प्राधान्य द्या; एअर बफर किंवा भारी प्रभाव प्रतिरोध आवश्यक असल्यास मानक CXS निवडा.
3. चुंबकीय कॉन्फिगरेशन निवड: चुंबकीय स्विचसह स्थिती शोधण्यासाठी Z प्रत्यय निवडा; नॉन-चुंबकीय आणि चुंबकीय-हस्तक्षेप-संवेदनशील परिस्थितींसाठी Z वगळा.
4. बोअर आणि स्ट्रोक निवड: वास्तविक भार आणि जोराच्या मागणीवर आधारित बोअरचा आकार निश्चित करा; मानक स्ट्रोक श्रेणी 5~100mm आहे (कमाल स्ट्रोक मर्यादा: 100mm).
SOLH CXSJ मालिका अल्ट्रा-कॉम्पॅक्ट ट्विन सिलिंडरमध्ये डबल-पिस्टन डबल-रॉड हाय थ्रस्ट, ±0.1° झिरो रोटेशन प्रिसिजन, अल्ट्रा-स्लिम ऑप्टिमाइझ्ड आकार आणि 4-वे लवचिक माउंटिंग वैशिष्ट्ये आहेत, उच्च-परिशुद्धता पोझिशन पिक-अँड-प्रेसिंग ऑटोमॅट-प्लेस, ट्रॅक्टर-मॅट-प्लेस, लाइट-प्लेससाठी इष्टतम वायवीय उपाय आहे. उपकरणे
