ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

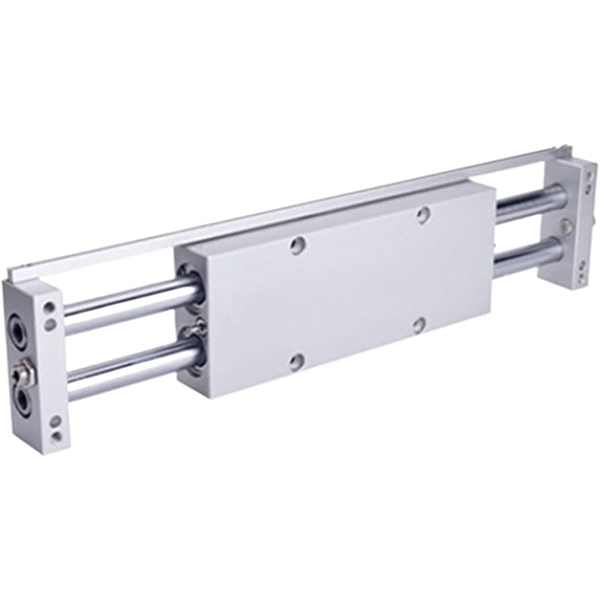

SOLH CX2 मालिका एक व्यावसायिक डबल-पिस्टन डबल-रॉड स्लाइड बेअरिंग सिलिंडर आहे ज्यामध्ये अल्ट्रा-लो प्रोफाइल, डबल थ्रस्ट आउटपुट, उत्कृष्ट अँटी-रोटेशन अचूकता आणि मजबूत पार्श्व लोड प्रतिरोधकता आहे. हे φ10mm, φ15mm आणि φ25mm 25mm ते 200mm पर्यंत मानक स्ट्रोकसह बोर आकाराचे कव्हर करते. कॉम्पॅक्ट इंस्टॉलेशन स्पेस, अचूक मार्गदर्शक आणि मध्यम-हेवी लोड पुशिंग/पुलिंग ऑपरेशन्ससाठी डिझाइन केलेली, ही मालिका विविध अचूक स्वयंचलित स्टेशन्समध्ये मोठ्या प्रमाणावर लागू केली जाते. CXWM (हायड्रॉलिक बफरसह स्लाइड बेअरिंग) आणि CXWL (हायड्रॉलिक बफरसह बॉल बेअरिंग) सह विस्तारित मॉडेल्स उच्च-गती आणि उच्च-प्रभाव कामाच्या परिस्थितीसाठी उपलब्ध आहेत.
• डबल रॉड डबल थ्रस्ट आउटपुट: ड्युअल-पिस्टन आणि ड्युअल-रॉड इंटिग्रेटेड स्ट्रक्चरचा अवलंब करून, सैद्धांतिक जोर एकाच बोअरच्या आकाराच्या सिंगल-रॉड सिलेंडरच्या दुप्पट आहे, शक्तिशाली प्रेरक शक्ती आणि उत्कृष्ट एकूण संरचनात्मक कडकपणा प्रदान करते. मानक CX2 मॉडेल स्थिर रेखीय गतीसाठी उच्च-परिशुद्धता स्लाइड बेअरिंग मार्गदर्शक स्वीकारते.
• अल्ट्रा-हाय अँटी-रोटेशन आणि पोझिशनिंग अचूकता: सममितीय दुहेरी-रॉड संरचना विश्वसनीय यांत्रिक अँटी-रोटेशन कामगिरी लक्षात येते. रोटेशन-विरोधी अचूकता ±0.1° (φ10) आणि ±0.02° (φ25) पर्यंत पोहोचते, उत्कृष्ट पुनरावृत्ती स्थिती स्थिरता सुनिश्चित करते. माउंटिंग पृष्ठभाग आणि पिस्टन रॉड्समधील उच्च-सुस्पष्टता समांतर मशीनिंग पार्श्व आणि विलक्षण भारांचा प्रतिकार मोठ्या प्रमाणात वाढवते.
• लो-प्रोफाइल आणि लवचिक मल्टी-डायरेक्शनल माउंटिंग: अल्ट्रा-थिन कॉम्पॅक्ट बॉडी डिझाइन अरुंद आणि मर्यादित उपकरणांच्या जागेत उत्तम प्रकारे जुळवून घेते. दोन्ही सिलेंडर बॉडी आणि एंड प्लेट स्थिर स्थापनेला समर्थन देतात, दोन कार्यरत मोड सक्षम करतात:सिलेंडर बॉडी हलवलेल्या एंड प्लेटसह निश्चित केली आहे किंवाशेवटची प्लेट फिरत्या सिलेंडर बॉडीसह निश्चित केली आहे. फोर-साइड माउंटिंग होल आणि तीन-दिशा पाइपिंग पोर्टसह सुसज्ज, ते लवचिक एअर पाइपलाइन लेआउटसह वरच्या, खालच्या आणि बाजूच्या दिशानिर्देशांना समर्थन देते.
• गुळगुळीत ऑपरेशन आणि दीर्घ सेवा जीवन: मानक कॉन्फिगरेशन म्हणून ड्युअल-एंड रबर बफरसह डबल-ॲक्टिंग रेसिप्रोकेटिंग स्ट्रक्चर प्रभावीपणे गती प्रभाव आणि ऑपरेटिंग आवाज कमी करते. पर्यायी CXWM/CXWL हायड्रॉलिक बफर आवृत्त्या हाय-स्पीड आणि लो-स्पीड ऑपरेशनसाठी उत्कृष्ट शॉक शोषण प्रदान करतात, आवाज कमी करणे आणि देखभाल-मुक्त बफरिंग कार्यप्रदर्शन लक्षात येते. तेल-मुक्त डिझाइन कामकाजाच्या स्वच्छ वातावरणास अनुकूल करते आणि दैनंदिन देखभाल खर्च कमी करते.

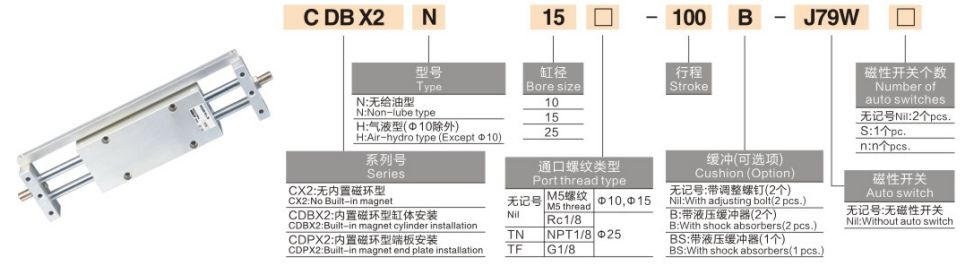

मॉडेल उदाहरणे: CX2N15-50 | CX225-100-M9BW
|
कोड विभाग |
तपशील अर्थ |
|
CX2 |
मालिका कोड: डबल रॉड स्लाइड बेअरिंग सिलेंडर |
|
N |
चुंबकीय-मुक्त प्रकार (डिफॉल्टनुसार चुंबकीय सुसज्ज मानक, वगळलेले चिन्ह) |
|
10/15/25 |
बोर आकार (मिमी): पर्यायी φ10 / φ15 / φ25 |
|
२५~२०० |
मानक स्ट्रोक (मिमी): 25/50/75/100/125/150/175/200 |
|
M9BW |
स्ट्रोक स्थिती शोधण्यासाठी पर्यायी चुंबकीय स्विच मॉडेल |
मानक ऑर्डर संदर्भ उदाहरणे
• CX210-25: 10 मिमी बोर, 25 मिमी स्ट्रोक, चुंबकीय स्विचशिवाय मानक प्रकार
• CX215-75-2S: 15 मिमी बोर, 75 मिमी स्ट्रोक, दुहेरी-स्थिती शोधण्यासाठी दुहेरी चुंबकीय स्विच
• CX2N25-100: 25mm बोर, 100mm स्ट्रोक, चुंबकीय-संवेदनशील परिस्थितींसाठी चुंबकीय-मुक्त प्रकार
(मानक चाचणी परिस्थिती: 20℃ सामान्य तापमान, 0.5MPa रेट केलेले दाब)
1. सामान्य कार्यप्रदर्शन तपशील
• ऑपरेशन मोड: दुहेरी-अभिनय (ड्युअल-पिस्टन सिंक्रोनस ड्रायव्हिंग)
• कार्यरत दबाव श्रेणी: 0.15~0.7MPa; प्रूफ प्रेशर: 1.05MPa
• सभोवतालचे तापमान: -10℃~60℃ (बर्फ मुक्त पारंपारिक वातावरण)
• पिस्टन ऑपरेटिंग गती: 50~500mm/s (मानक CX2); 800mm/s पर्यंत (CXWM/CXWL हाय-स्पीड आवृत्त्या)
• बफर मोड: ड्युअल-एंड रबर बफर (मानक); CXWM/CXWL मॉडेल्ससाठी पर्यायी हायड्रॉलिक बफर
• स्नेहन मोड: तेल-मुक्त देखभाल-मुक्त ऑपरेशन, स्वच्छ औद्योगिक वातावरणासाठी योग्य
2. सैद्धांतिक डबल थ्रस्ट डेटा (एकक: N)
|
बोर आकार (मिमी) |
डबल रॉड थ्रस्ट (N) |
|
10 |
78.5 |
|
15 |
176.7 |
|
25 |
490.9 |
3. अनुमत पार्श्व टॉर्क डेटा (युनिट: N·m)
|
बोर आकार (मिमी) |
पार्श्व अनुमत टॉर्क (N·m) |
|
10 |
2 |
|
15 |
5 |
|
25 |
16 |
4. उत्पादन वजन डेटा (50 मिमी स्ट्रोक, युनिट: किलो)
|
बोर आकार (मिमी) |
वजन (किलो) |
|
10 |
0.45 |
|
15 |
0.95 |
|
25 |
2.3 |
• अचूक साहित्य हस्तांतरण: इलेक्ट्रॉनिक आणि सेमीकंडक्टर वर्कपीस भाषांतर, पॅलेट एक्सचेंज आणि जिग पुशिंग/पुलिंगसाठी आदर्श. अल्ट्रा-हाय अँटी-रोटेशन अचूकता उच्च-परिशुद्धता स्थिती आणि हस्तांतरण प्रक्रियेदरम्यान शून्य ऑफसेट सुनिश्चित करते.
• मध्यम-जड भार उचलणे: प्रोडक्शन लाइन वर्कपीस लिफ्टिंग, मोल्ड इजेक्शन आणि शॉर्ट-स्ट्रोक हेवी-लोड ड्रायव्हिंगसाठी योग्य. अद्वितीय डबल-थ्रस्ट संरचना आणि मजबूत अँटी-सेन्ट्रिक लोड क्षमता स्थिर आणि शक्तिशाली ड्रायव्हिंग कार्यप्रदर्शन प्रदान करते.
• मर्यादित स्पेस ऑटोमेशन स्टेशन: अरुंद अंतर उपकरणांच्या स्थापनेसाठी योग्य, क्षैतिज कॉम्पॅक्ट लेआउट आणि दाट मल्टी-सिलेंडर व्यवस्था. लो-प्रोफाइल बॉडी आणि मल्टी-डायरेक्शनल माउंटिंग डिझाइन जागेचा जास्तीत जास्त वापर करतात.
• उच्च-स्वच्छता कार्यरत वातावरण: तेल-मुक्त आणि कमी धूळ डिझाइन वैद्यकीय, अन्न आणि इलेक्ट्रॉनिक अचूक उपकरणांना अनुकूल करते. पर्यायी चुंबकीय-मुक्त (N-प्रकार) आवृत्ती चुंबकीय हस्तक्षेपाशिवाय चुंबकीय-संवेदनशील अनुप्रयोग परिस्थितीशी पूर्णपणे जुळते.
१. बोर आकार निवड: प्रत्यक्ष कामाच्या भारानुसार बोअरचा आकार निवडा. पुरेशा सुरक्षा मार्जिनसह सैद्धांतिक दुहेरी जोर ≥ वास्तविक भार × 1.5 याची खात्री करा. जड पार्श्व भार असलेल्या कामाच्या परिस्थितीसाठी φ25 मोठ्या बोअर मॉडेलला प्राधान्य द्या.
2. स्ट्रोक निवड: मानक स्ट्रोक 25 मिमी ते 200 मिमी पर्यंत आहे, वास्तविक प्रवास आवश्यकतांनुसार निवडा. लाँग-स्ट्रोक, हाय-स्पीड आणि वारंवार परिणाम करणाऱ्या कामकाजाच्या परिस्थितीसाठी CXWM/CXWL बफर मॉडेल्सना प्राधान्य द्या.
3. कार्यात्मक कॉन्फिगरेशन निवड
￮ ड्युअल-एंड पोझिशन डिटेक्शन: अचूक स्ट्रोक मर्यादा स्थितीसाठी 2S ड्युअल मॅग्नेटिक स्विच कॉन्फिगरेशन निवडा.
￮ हाय-स्पीड आणि प्रभाव कामाची परिस्थिती: CXWM (स्लाइड बेअरिंग + हायड्रॉलिक बफर) / CXWL (बॉल बेअरिंग + हायड्रॉलिक बफर) अपग्रेड केलेल्या आवृत्त्या निवडा.
￮ चुंबकीय-संवेदनशील परिस्थिती: चुंबकीय हस्तक्षेप टाळण्यासाठी N-प्रकार चुंबकीय-मुक्त सिलेंडरचा अवलंब करा.
SOLH CX2 मालिका डबल रॉड स्लाइड सिलेंडर डबल थ्रस्ट आउटपुट, अल्ट्रा-हाय अँटी-रोटेशन प्रिसिजन, लो-प्रोफाइल कॉम्पॅक्ट स्ट्रक्चर आणि मल्टी-डायरेक्शनल माउंटिंग लवचिकता एकत्रित करते, मर्यादित-स्पेस अचूक स्वयंचलित उपकरणांसाठी स्थिर आणि विश्वसनीय मध्यम-हेवी लोड ड्रायव्हिंग सोल्यूशन्स प्रदान करते.
