ACK मालिका कोन सिलेंडर
  • ACK मालिका कोन सिलेंडरACK मालिका कोन सिलेंडर

ACK मालिका कोन सिलेंडर

SOLH ACK अँगल सिलेंडर मानक 90° रोटेशन / पर्यायी 180° टर्निंग प्लस रेखीय डाऊनवर्ड क्लॅम्पिंगची एकात्मिक कंपाऊंड मोशन समाकलित करते, बोर आकार φ25 ते φ63 पर्यंत असतात. यात कोर डिझाइन म्हणून तीन-मार्गदर्शक-ग्रूव्ह सपोर्टिंग स्ट्रक्चर आहे, जे उत्कृष्ट स्ट्रक्चरल कडकपणा आणि विक्षिप्त भारांना मजबूत प्रतिकार आणते, सामान्य रोटरी क्लॅम्प सिलेंडर्सपेक्षा ±1.5° ची उच्च कोनीय स्थिती अचूकता प्राप्त करते. दोन संरचनात्मक प्रकार उपलब्ध आहेत: अरुंद वर्कपीससाठी सिंगल प्रेशर प्लेटसह ACK आणि रुंद वर्कपीससाठी ACKD डबल प्रेशर प्लेट; ऑन-साइट लेआउट जुळण्यासाठी घड्याळाच्या दिशेने डावे रोटेशन (L) आणि घड्याळाच्या दिशेने उजवे रोटेशन (R) निवडण्यायोग्य आहेत. कार्य चक्र: पिस्टन रॉड मागे घेतो आणि वर उचलतो → वर्कपीस हस्तक्षेप टाळण्यासाठी फिरतो → क्लॅम्पिंगसाठी खाली वाढतो; रिलीझ रीसेट करण्यासाठी उलट क्रमाने चालते. पिस्टन रॉड हीट-ट्रीटेड ॲलॉय स्टीलचा बनलेला आहे, सिलिंडर ट्यूब कठोर एनोडायझिंगमधून जाते, उत्कृष्ट पोशाख प्रतिरोध, गंज प्रतिकार, कमी हवा गळती आणि दीर्घ सेवा आयुष्य लक्षात घेण्यासाठी आयात केलेल्या उच्च-कार्यक्षमता सीलिंग रिंगशी जुळते. छिद्रांद्वारे चार तळ थेट स्थापना आणि फ्लँज माउंटिंगला समर्थन देतात; बिल्ट-इन सेन्सर ग्रूव्ह क्लॅम्प आणि रिलीझ स्थितीचे निरीक्षण करण्यासाठी चुंबकीय स्विच असेंबली सुलभ करतात. प्रत्येक बोअर निश्चित मानक क्लॅम्पिंग स्ट्रोकसह सुसज्ज आहे; φ63 चे कमाल क्लॅम्पिंग फोर्स 0.5 MPa ऑपरेटिंग प्रेशर अंतर्गत 1050 N पर्यंत पोहोचते. −20 ℃ ते 80 ℃ पर्यंत विस्तृत तापमान अनुकूलतेसह कामकाजाचा दाब 0.15~ 1.0 MPa असतो. हे मशीन टूल टूलिंग, वेल्डिंग पोझिशनिंग, स्टॅम्पिंग प्रक्रियेसाठी अँटी-शिफ्टिंग फिक्सिंग, इलेक्ट्रॉनिक ट्रेचे फिक्स्चर क्लॅम्पिंग आणि टर्नओव्हर यंत्रणेसाठी पोझिशनिंगमध्ये मोठ्या प्रमाणावर वापरले जाते. हे यांत्रिक मांडणी सुलभ करण्यासाठी आणि स्थापनेची जागा वाचवण्यासाठी स्वतंत्र रोटरी आणि क्लॅम्पिंग सिलिंडर बदलते. सैद्धांतिक क्लॅम्पिंग फोर्स ≥ वास्तविक लोड × 1.5 सुरक्षा घटकासह योग्य बोर आकार निवडा आणि यांत्रिक टक्कर विरूद्ध 3~5 मिमी स्ट्रोक मार्जिन राखून ठेवा.

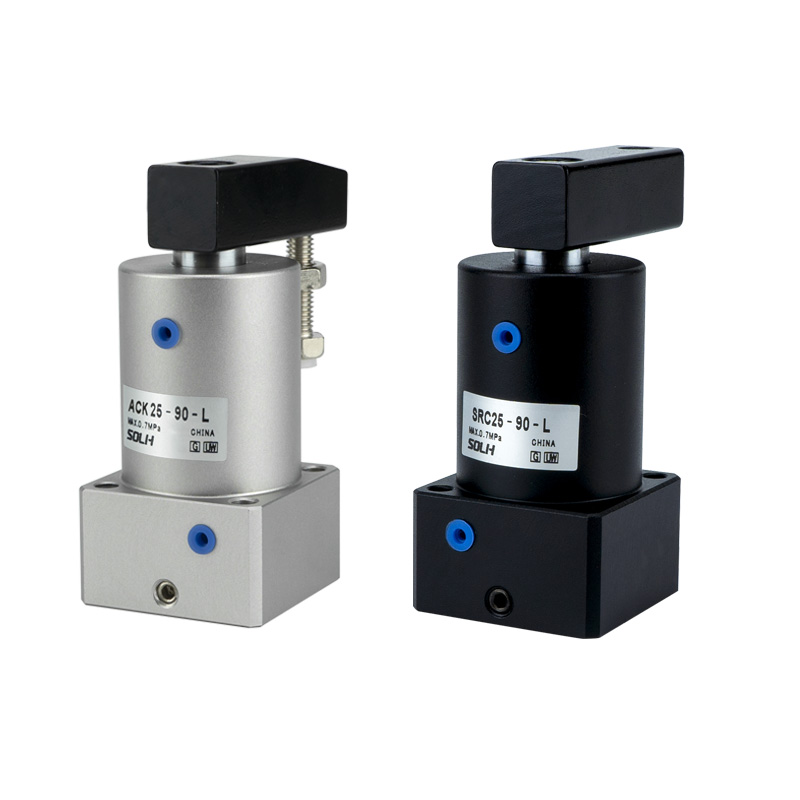

ACK मालिका कोन सिलेंडर | 90°/180° रोटेशन आणि डाउनवर्ड क्लॅम्प 2-इन-1 सिलेंडर

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH


उत्पादन विहंगावलोकन आणि मुख्य संरचनात्मक वैशिष्ट्ये

     SOLH ACK मालिका 90°/180° रोटेशन आणि रेखीय डाऊनवर्ड क्लॅम्पिंग मोशन एकत्रित करणारा उच्च-कार्यक्षमता 2-इन-1 अँगल सिलिंडर आहे. बोर आकार φ25mm ते φ63mm कव्हर करून, ते उच्च सुस्पष्टता आणि मजबूत विलक्षण लोड प्रतिरोधकतेसाठी व्यावसायिक तीन-मार्गदर्शक-खोबणी रचना स्वीकारते. पर्यायी एकतर्फी/दुहेरी बाजूच्या दाब प्लेट्स आणि डाव्या/उजव्या रोटेशन दिशानिर्देश विविध फिक्स्चर लेआउटशी पूर्णपणे जुळवून घेतात. उच्च कडकपणा, दीर्घ सेवा आयुष्य आणि हेवी-लोड क्लॅम्पिंग क्षमता वैशिष्ट्यीकृत, ACK सिलेंडरचा वापर स्वयंचलित टूलिंग, वेल्डिंग पोझिशनिंग आणि स्टॅम्पिंग फिक्सिंग प्रक्रियेमध्ये स्पेस-लिमिटेड वर्कपीस क्लॅम्पिंग स्टेशनसाठी मोठ्या प्रमाणावर केला जातो.

1. कंपाऊंड रोटेशन आणि क्लॅम्पिंग क्रिया

• मानक कार्य क्रम: मागे घ्या → 90°/180° डावे/उजवे रोटेशन → डाऊनवर्ड क्लॅम्पिंगसाठी विस्तारित करा

• अनुक्रम रीसेट करा: रिलिझ क्लॅम्प → रिव्हर्स रोटेशन → विस्तारित आणि रीसेट करण्यासाठी मागे घ्या

• उच्च-परिशुद्धता स्थिती: मानक 90° रोटेशन कोन ±1.5° उच्च अचूकतेसह; 180° रोटेशन प्रकार पर्यायी, पुनरावृत्ती करण्यायोग्य आणि विश्वसनीय वर्कपीस स्थिती सुनिश्चित करते.

2. उच्च कडकपणा आणि विस्तारित सेवा जीवन

• तीन-मार्गदर्शक-खोबणी रचना: ऑप्टिमाइझ केलेले तीन-दिशा मार्गदर्शक डिझाइन उत्कृष्ट गती स्थिरता, उच्च मार्गदर्शक अचूकता आणि मजबूत अँटी-डिफ्लेक्शन क्षमता प्रदान करते, क्लॅम्पिंग दरम्यान विक्षिप्त लोडचा प्रभावीपणे प्रतिकार करते.

• उच्च-शक्ती सामग्री कॉन्फिगरेशन: पिस्टन रॉड उत्कृष्ट पोशाख प्रतिरोध आणि टिकाऊपणासाठी उष्णता उपचार प्रक्रियेसह विशेष मिश्र धातुचे स्टील स्वीकारते. सिलेंडर बॉडीला गंज प्रतिरोधकता आणि स्ट्रक्चरल कडकपणा वाढवण्यासाठी कठोर एनोडायझिंग उपचार केले जातात.

• प्रीमियम आयातित सील: इंपोर्टेड सील मटेरिअलचा अवलंब करतो ज्यात कामाच्या जटिल परिस्थितींमध्ये उत्कृष्ट अनुकूलता असते, प्रभावीपणे हवा गळती कमी होते आणि सिलेंडरचे एकूण सेवा आयुष्य मोठ्या प्रमाणात वाढवते.

3. लवचिक स्थापना आणि वैविध्यपूर्ण कॉन्फिगरेशन

• वैकल्पिक प्रेशर प्लेटचे प्रकार: अरुंद वर्कपीससाठी ACK एकल-बाजूचे दाब प्लेट; विस्तृत वर्कपीससाठी ACKD दुहेरी बाजू असलेला दाब प्लेट, विविध वर्कपीस क्लॅम्पिंग मागण्या कव्हर करते.

• समायोज्य रोटेशन दिशा: L (घड्याळाच्या विरुद्ध दिशेने डावे रोटेशन) आणि R (घड्याळाच्या दिशेने उजवे रोटेशन) वेगवेगळ्या ऑन-साइट स्टेशन लेआउट्सशी जुळण्यासाठी पर्यायी.

• युनिव्हर्सल माउंटिंग डिझाइन: थेट फिक्सिंगसाठी छिद्रांद्वारे 4 तळाशी सुसज्ज, फ्लँज माउंटिंगसह सुसंगत. राखीव मानक स्विच ग्रूव्ह्स स्थिती शोधण्यासाठी चुंबकीय स्विचेसची सोयीस्कर स्थापना करण्यास अनुमती देतात.

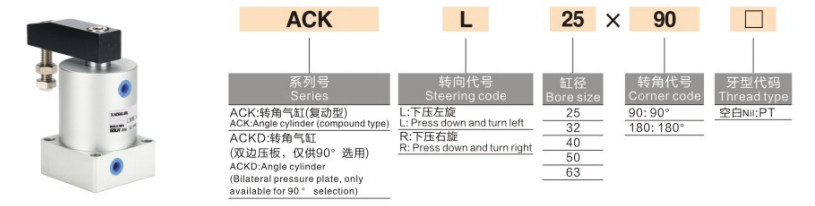

संपूर्ण मॉडेल नामकरण नियम आणि ऑर्डर उदाहरणे

1. ठराविक मॉडेल उदाहरणे: ACKL25-90, ACKDR40-90

कोड विभाग

व्याख्या

ACK / ACKD

मालिका प्रकार: ACK = एकल बाजू असलेला दाब प्लेट; ACKD = दुहेरी बाजू असलेला दाब प्लेट

एल / आर

रोटेशन दिशा: एल = डावीकडे (घड्याळाच्या उलट दिशेने); R = उजवीकडे (घड्याळाच्या दिशेने)

25 / 40

बोर आकार: φ25/32/40/50/63 मिमी

90 / 180

रोटेशन एंगल: 90° (मानक) / 180° (पर्यायी)

2. मानक ऑर्डर उदाहरणे

• एकल-बाजूचे डावे रोटेशन 90°: ACKL25-90 (φ25 बोर, डावे रोटेशन, 90° मानक कोन)

• दुहेरी बाजूचे उजवे रोटेशन 90°: ACKDR32-90 (φ32 बोर, दुहेरी बाजू असलेला प्लेट, उजवे रोटेशन, 90° कोन)

• मोठा बोअर हेवी-ड्युटी प्रकार: ACKL63-90 (φ63 कमाल बोर, डावे रोटेशन, हेवी लोड क्लॅम्पिंगसाठी 90° कोन)


सामान्य तांत्रिक मापदंड (20℃, 0.5MPa मानक स्थिती)

1. मूलभूत तपशील

• ऑपरेशन मोड: दुहेरी-अभिनय कंपाऊंड मोशन (रोटेशन + डाउनवर्ड क्लॅम्पिंग)

• कार्यरत दबाव श्रेणी: 0.15~1.0MPa; पुरावा दाब: 1.5MPa

• सभोवतालचे तापमान: -20℃~80℃

• पिस्टन ऑपरेटिंग गती: ५०~२०० मिमी/से

• रोटेशन कोन: 90° (मानक); 180° (पर्यायी)

• मानक क्लॅम्पिंग स्ट्रोक: φ25=12 मिमी; φ32=16 मिमी; φ40=20 मिमी; φ50=25 मिमी; φ63=30 मिमी

2. सैद्धांतिक क्लॅम्पिंग फोर्स (युनिट: N @0.5MPa)

बोर आकार (मिमी)

φ25

φ32

φ40

φ50

φ63

क्लॅम्पिंग फोर्स (N)

165

270

425

660

1050

3. उत्पादनाचे वजन (युनिट: kg @90° मानक प्रकार)

बोर आकार (मिमी)

φ25

φ32

φ40

φ50

φ63

वजन (किलो)

0.6

0.9

1.5

2.4

3.8


ठराविक अनुप्रयोग परिस्थिती

• मशीन टूल आणि वेल्डिंग फिक्स्चर: वर्कपीस पोझिशनिंग क्लॅम्पिंग, वेल्डिंग फिक्सिंग आणि स्टॅम्पिंग स्टेशन अँटी-शिफ्टिंगसाठी आदर्श. एकात्मिक रोटेशन आणि क्लॅम्पिंग 2-इन-1 क्रिया यांत्रिक संरचना सुलभ करते आणि स्थापनेची जागा वाचवते.

• इलेक्ट्रॉनिक आणि अचूक घटक प्रक्रिया: पॅलेट क्लॅम्पिंग, जिग फिक्सिंग आणि मायक्रो-प्रिसिजन पार्ट पोझिशनिंगसाठी योग्य. यात उच्च स्थान अचूकता आणि कमी धूळ निर्मिती, कठोर परिशुद्धता आणि स्वच्छता आवश्यकता पूर्ण करणे वैशिष्ट्यीकृत आहे.

• स्वयंचलित हस्तांतरण यंत्रणा: रोटरी टेबल लिमिटिंग, फ्लिपिंग मेकॅनिझम पोझिशनिंग आणि शॉर्ट-स्ट्रोक क्लॅम्पिंग स्टेशन, स्थिर, गुळगुळीत आणि पुनरावृत्ती करण्यायोग्य कंपाऊंड मोशन कार्यप्रदर्शनासाठी व्यापकपणे लागू.

• हेवी-ड्युटी फिक्सिंग कामाच्या अटी: मजबूत क्लॅम्पिंग फोर्स आणि उत्कृष्ट अँटी-सेन्ट्रिक-लोड क्षमतेसह, ते हेवी वर्कपीस क्लॅम्पिंग, मोल्ड फिक्सिंग आणि मोठ्या-लोड अचूक स्थिती परिस्थितीशी उत्तम प्रकारे जुळवून घेते.


3-चरण द्रुत निवड मार्गदर्शक

१. बोर आकार निवड: वास्तविक क्लॅम्पिंग लोडनुसार बोअरचा आकार निवडा. सैद्धांतिक क्लॅम्पिंग फोर्स ≥ वास्तविक लोड × 1.5 सुरक्षा घटक सुनिश्चित करा; हेवी-ड्युटी कामाच्या परिस्थितीसाठी φ40 किंवा मोठ्या बोअरला प्राधान्य द्या.

2. स्ट्रोक निवड: मानक क्लॅम्पिंग स्ट्रोक 12 मिमी ते 30 मिमी पर्यंत आहे. ऑपरेशन दरम्यान यांत्रिक हस्तक्षेप टाळण्यासाठी वर्कपीसच्या उंचीनुसार 3~5 मिमी स्ट्रोक मार्जिन राखून ठेवा.

3. कॉन्फिगरेशन निवड

○ प्रेशर प्लेट प्रकार: अरुंद वर्कपीससाठी ACK एकल-बाजूची प्लेट निवडा; रुंद वर्कपीससाठी ACKD दुहेरी बाजू असलेली प्लेट निवडा.

○ रोटेशन दिशा: प्रत्यक्ष स्टेशन लेआउट आणि यांत्रिक हस्तक्षेप परिस्थितीनुसार L डावे रोटेशन किंवा R उजवे रोटेशन निवडा.


एका वाक्याचा सारांश

     SOLH ACK मालिका अँगल सिलिंडर उच्च-सुस्पष्टता तीन-मार्गदर्शक-ग्रूव्ह रचना स्वीकारतो, 90°/180° रोटेशन आणि डाउनवर्ड क्लॅम्पिंग इंटिग्रेशनला सपोर्ट करतो. पर्यायी सिंगल/डबल-साइड प्रेशर प्लेट्स, लवचिक डावे/उजवे रोटेशन आणि उत्कृष्ट हेवी-लोड अँटी-डिफ्लेक्शन कार्यप्रदर्शनासह, हे विविध स्पेस-मर्यादित ऑटोमेटेड फिक्स्चर स्टेशनसाठी उच्च-कडकपणा आणि दीर्घ-जीवन क्लॅम्पिंग सोल्यूशन आहे.
