ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH
SOLH 4V मालिका सर्वात सार्वत्रिक आहेपायलट-चालित वायवीय दिशात्मक नियंत्रण वाल्व औद्योगिक ऑटोमेशन, कव्हरिंगसाठी5/2 मार्ग (5-पोर्ट 2-स्थिती) आणि5/3 मार्ग (5-पोर्ट 3-स्थिती) कॉन्फिगरेशन विशेषत: दुर्बिणीसंबंधी हालचाल, इंटरमीडिएट स्टॉप आणि डबल-ॲक्टिंग सिलिंडरचे दाब धारण करण्यासाठी डिझाइन केलेले, यात स्पूल-प्रकारची रचना आणि अंतर्गत पायलट ड्राइव्ह आहे. एक मानक इलेक्ट्रॉनिक वायवीय नियंत्रण घटक म्हणून, हे स्वयंचलित यंत्रसामग्री, पॅकेजिंग उपकरणे, प्रक्रिया जिग्स आणि स्थिर कामगिरी आणि बहुमुखी कार्यांसह वायवीय ट्रांसमिशन सिस्टममध्ये मोठ्या प्रमाणावर स्वीकारले जाते.
1.1 पाच-पोर्ट मानक इंटरफेस व्याख्या
• पी पोर्ट: मुख्य एअर इनलेट, हवा पुरवठा स्त्रोताशी जोडलेले
• A/B कार्यरत बंदरे: विस्तार आणि मागे घेणे नियंत्रित करण्यासाठी आउटपुट पोर्ट, डबल-ॲक्टिंग सिलिंडरच्या दोन चेंबरशी जोडलेले
• आर/एस एक्झॉस्ट पोर्ट्स: प्रेशर रिलीफ एक्झॉस्ट पोर्ट, सामान्यत: आवाज कमी करण्यासाठी आणि सुरळीत वायुवीजनासाठी मफलरने सुसज्ज असतात
1.2 कोर स्ट्रक्चरल वैशिष्ट्ये
• वाल्व कोर स्ट्रक्चर: उच्च-सुस्पष्टता स्लाइड स्तंभ स्पूल डिझाइन, कमी घर्षण आणि संवेदनशील स्विचिंग
• ड्राइव्ह मोड: अंतर्गत पायलट ड्राइव्ह, कमी उर्जा वापर आणि स्थिर उलट कामगिरी
• लागू ऑब्जेक्ट: डबल-ॲक्टिंग न्यूमॅटिक सिलेंडरसाठी पूर्ण-श्रेणी जुळणी
5/2 मार्ग रचना हे 4V मालिकेचे मुख्य प्रवाहातील मूलभूत मॉडेल आहे, जे एकल इलेक्ट्रिक कंट्रोल आणि दुहेरी इलेक्ट्रिक कंट्रोल प्रकारांमध्ये विभागलेले आहे, भिन्न वायवीय तर्कशास्त्र आणि सुरक्षा नियंत्रण आवश्यकतांना अनुकूल करते.

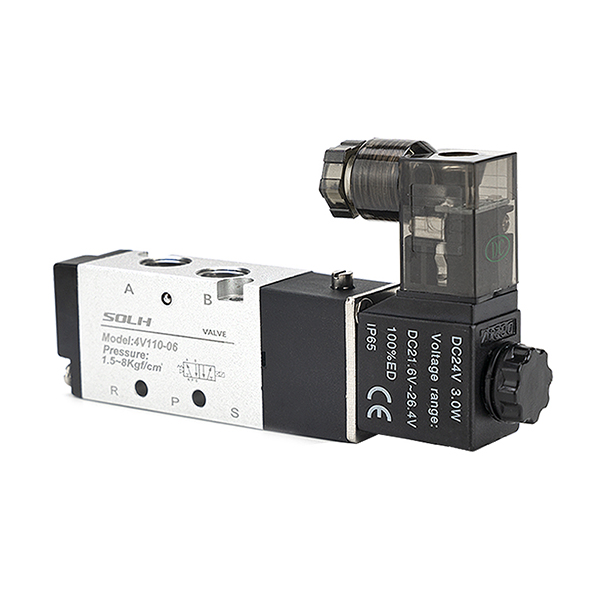

2.1 सिंगल इलेक्ट्रिक कंट्रोल (4V110/210/310/410)
• कामाचे तत्व: एक इलेक्ट्रोमॅग्नेटिक कॉइल आणि रीसेट स्प्रिंगसह सुसज्ज. पॉवर चालू असताना झडप उलटते आणि बंद केल्यावर स्प्रिंग फोर्सद्वारे आपोआप रीसेट होते.
• मुख्य वैशिष्ट्ये: पॉवर-ऑफ रीसेट डिझाइन अयशस्वी-सुरक्षित कार्यप्रदर्शन, साधी रचना आणि खर्च-प्रभावी.
• ठराविक अनुप्रयोग: सामान्य सिलेंडर परस्पर गती, आपत्कालीन स्टॉप रीसेट यंत्रणा, साधे क्लॅम्पिंग आणि पोझिशनिंग उपकरणे.

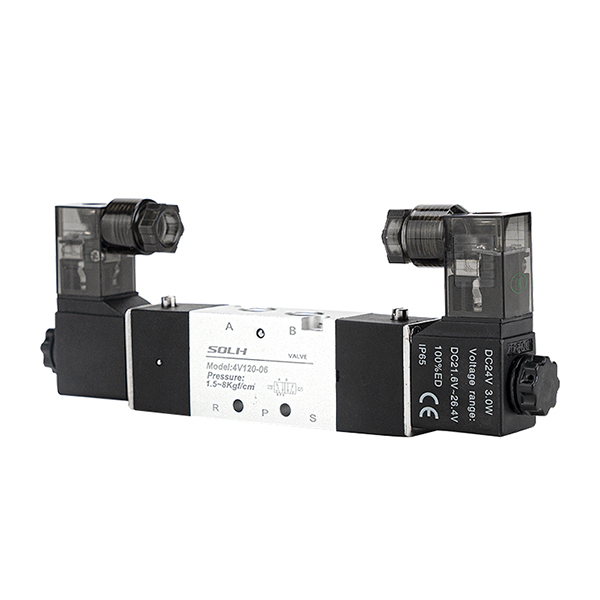

• कामाचे तत्व: रिसेट स्प्रिंगशिवाय पर्यायी नियंत्रणासाठी ड्युअल कॉइल. पॉवर बंद केल्यानंतर झडप त्याची वर्तमान स्थिती कायम ठेवतेमेमरी धारणा कार्य.
• मुख्य वैशिष्ट्ये: उच्च स्थिती अचूकता, उर्जेची बचत (फक्त उलट करताना वीज वापर), स्थिर पॉवर-ऑफ पोझिशन होल्डिंग.
• ठराविक अनुप्रयोग: अचूक स्टेशन पोझिशनिंग, इंटरमीडिएट स्ट्रोक स्टॉप, दीर्घकालीन दाब होल्डिंग आणि स्थिर-स्थिती लॉकिंग परिस्थिती.
5/3 वे थ्री-पोझिशन स्ट्रक्चर दोन-पोझिशन रिव्हर्सिंगच्या आधारावर मध्यवर्ती तटस्थ स्थिती जोडते, प्रगत वायवीय नियंत्रण मागण्या पूर्ण करण्यासाठी तीन कोर इंटरमीडिएट फंक्शन्स साकारते (लागू मॉडेल: 4V130/230/330/430).
3.1 बंद केंद्र (C प्रकार)
कार्य: मध्यवर्ती स्थितीत सर्व पोर्ट पूर्णपणे बंद. सिलेंडर लॉकिंग आणि प्रेशर होल्डिंग, सस्पेन्शन स्टॉप आणि अँटी-फॉलिंग प्रोटेक्शनची जाणीव होते.
परिस्थिती: जिग लॉकिंग, वर्टिकल सिलेंडर अँटी-ड्रॉप, इंटरमीडिएट पोझिशन फिक्स्ड स्टॉप.
3.2 एक्झॉस्ट सेंटर (E प्रकार)
कार्य: A/B कार्यरत पोर्ट मध्यवर्ती स्थितीत एक्झॉस्ट पोर्टशी संवाद साधतात. प्रणाली दाब सोडते आणि सिलेंडर मुक्तपणे तरंगते.
परिस्थिती: उपकरणे सुरक्षा दबाव आराम, मॅन्युअल ड्रॅगिंग आणि डीबगिंग, यांत्रिक रीसेट संरक्षण.
3.3 दाब केंद्र (P प्रकार)
कार्य: P एअर इनलेट मध्यवर्ती स्थितीत दोन्ही A/B पोर्टशी संवाद साधते, डबल-ॲक्टिंग सिलेंडरला सिंगल-ॲक्टिंग आउटपुटमध्ये रूपांतरित करते.
परिस्थिती: सिंक्रोनस क्लॅम्पिंग, द्विदिशात्मक दाब राखणे, विशेष बल संतुलन नियंत्रण.
1. कोडिंग लॉजिक: 4V [आकार कोड] [नियंत्रण/मध्यम कार्य कोड] - [पोर्ट आकार]
|
कोड विभाग |
तपशीलवार व्याख्या |
|
आकार कोड |
1=110 (M5 / G1/8"); 2=210 (G1/4"); 3=310 (G3/8"); 4=410 (G1/2") |
|
नियंत्रण / मध्य कोड |
1=सिंगल इलेक्ट्रिक कंट्रोल (5/2 मार्ग); 2 = दुहेरी विद्युत नियंत्रण (5/2 मार्ग); 3C=बंद केंद्र, 3E=एक्झॉस्ट सेंटर, 3P=दाब केंद्र (5/3 मार्ग) |
|
पोर्ट साइज कोड |
०६=जी१/८", ०८=जी१/४", १०=जी३/८", १५=जी१/२" |
2. ठराविक सामान्य मॉडेल

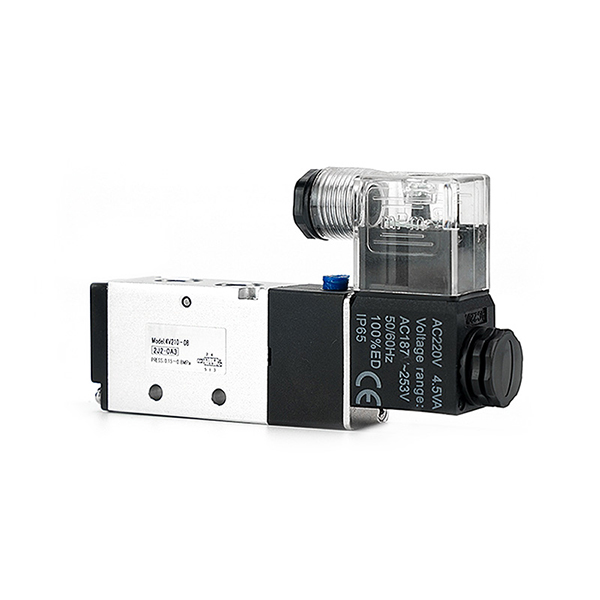

• 4V210-08: G1/4 पोर्ट, सिंगल इलेक्ट्रिक कंट्रोल, 5/2 मार्ग (सर्वात सार्वत्रिक मानक मॉडेल)
• 4V220-08: G1/4 पोर्ट, डबल इलेक्ट्रिक कंट्रोल, 5/2 मार्ग (पॉवर-ऑफ मेमरी पोझिशनिंग)

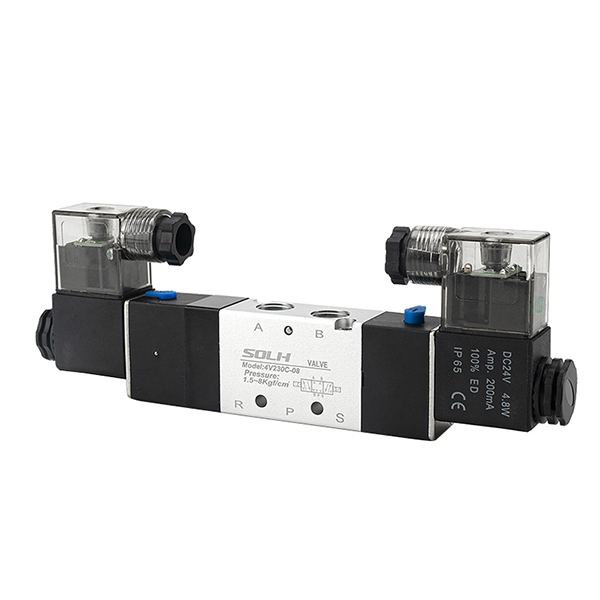

• 4V230C-08: G1/4 पोर्ट, 5/3 मार्ग बंद केंद्र (सिलेंडर लॉकिंग आणि प्रेशर होल्डिंग)
• 4V310-10: G3/8 पोर्ट, सिंगल इलेक्ट्रिक कंट्रोल, 5/2 मार्ग (मोठा प्रवाह मुख्य सर्किट नियंत्रण)
|
पॅरामीटर आयटम |
तपशील |
|
कामाचे माध्यम |
फिल्टर केलेली संकुचित हवा (फिल्टरेशन अचूकता ≥40μm) |
|
कार्यरत दबाव श्रेणी |
0.15～0.8MPa |
|
पुरावा दाब |
1.5MPa |
|
कार्यरत तापमान |
-5℃ ~ +60℃ |
|
लागू व्होल्टेज |
DC24V (मुख्य प्रवाहात), AC220V, AC110V |
|
संरक्षण ग्रेड |
IP65 (धूळरोधक आणि जलरोधक) |
|
स्नेहन आवश्यकता |
स्नेहन-मुक्त डिझाइन (पर्यायी स्नेहन उपलब्ध) |
6.1 5/2 मार्ग दोन-स्थिती निवड
• सिंगल इलेक्ट्रिक कंट्रोल: स्वयंचलित पॉवर-ऑफ रिटर्न आणि अयशस्वी-सुरक्षित ऑपरेशन वैशिष्ट्यीकृत, पारंपारिक परस्पर गती आणि सुरक्षितता रीसेट परिस्थितींसाठी प्राधान्य.
• दुहेरी इलेक्ट्रिक नियंत्रण: पॉवर-ऑफ मेमरी आणि अचूक पोझिशनिंग वैशिष्ट्यीकृत, पोझिशनिंग स्टेशन, इंटरमीडिएट स्टॉप आणि दीर्घकालीन होल्डिंग परिदृश्यांसाठी प्राधान्य.
6.2 5/3 मार्ग तीन-स्थिती निवड
• प्रकार C (बंद केंद्र): सिलेंडर इंटरमीडिएट लॉकिंग, सस्पेंशन होल्डिंग आणि अँटी-फॉलिंग संरक्षणासाठी.
• प्रकार E (एक्झॉस्ट सेंटर): उपकरणे सुरक्षितता दाब आराम, फ्री फ्लोटिंग आणि मॅन्युअल डीबगिंग परिस्थितींसाठी.
• P टाइप करा (प्रेशर सेंटर): सिंक्रोनस क्लॅम्पिंग, द्विदिश दाब स्थिरीकरण आणि विशेष वायवीय शिल्लक नियंत्रणासाठी.
SOLH 4V मालिकेमध्ये सिंगल/डबल इलेक्ट्रिक कंट्रोल आणि तीन इंटरमीडिएट फंक्शन्ससह 5/2 आणि 5/3 मार्ग पायलट-ऑपरेट केलेले वायवीय वाल्व्ह समाविष्ट आहेत, जे औद्योगिक वायवीय रिव्हर्सिंग, पोझिशनिंग, प्रेशर होल्डिंग आणि डबल-ॲक्टिंग सिलिंडरच्या सुरक्षा नियंत्रणासाठी पसंतीचे मानक घटक आहेत.
