3F / 3FM मालिका 3/2 वे फूट पेडल वाल्व | साधारणपणे बंद थेट अभिनय वायवीय पाऊल वाल्व

ब्रँड: SOLH by Richge Technology | AirTAC 3F/3FM फूट वाल्वसाठी पूर्ण सुसंगत बदली

1. उत्पादन विहंगावलोकन

     SOLH 3F आणि 3FM मालिका आहेत3/2 मार्ग थेट-अभिनय सामान्यपणे बंद वायवीय पाऊल पेडल वाल्व, मूळ AirTAC 3F210 आणि 3FM210 मॉडेल्ससह पूर्णपणे सुसंगत आणि अदलाबदल करण्यायोग्य. 3F210 हेवी-ड्यूटी डाय-कास्ट ॲल्युमिनियम गृहनिर्माण स्वीकारते, तर 3FM210 मध्ये हलक्या वजनाची मिनी प्लास्टिक रचना आहे. दोन्ही मालिका मानक P/A/R एअर पोर्ट लॉजिकसह अंगभूत एक्झॉस्ट डिझाइनचा अवलंब करतात. हँड्स-फ्री वायवीय स्विचिंग डिव्हाइसेस म्हणून सेवा देत, ते सिंगल-ॲक्टिंग सिलेंडर नियंत्रण, व्हॅक्यूम ब्रेकिंग, मॅन्युअल जॉग एअर सर्किट ऑन-ऑफ, स्टॅम्पिंग आणि फिक्स्चर क्लॅम्पिंग कंट्रोलसाठी मोठ्या प्रमाणावर वापरले जातात.

  1.1 कोर एअर पोर्ट लॉजिक आणि कार्य तत्त्व

     • एअर पोर्ट व्याख्या: पी (एअर इनलेट), ए (वर्किंग आउटलेट), आर (अंगभूत एक्झॉस्ट पोर्ट)

     • सामान्यतः बंद स्थिती (पेडल सोडले): P इनलेट बंद, सिलिंडरचा अवशिष्ट दाब त्वरित सोडण्यासाठी पोर्ट R एक्झॉस्ट पोर्टशी संवाद साधतो

     • कार्यरत स्थिती (पेडल दाबलेले): P-A सर्किट हवा पुरवठ्यासाठी उघडते, दाब राखण्यासाठी R एक्झॉस्ट पोर्ट बंद

     • लॉकिंग फंक्शन (एल प्रत्यय): लॉकिंग टॅब संरचनेसह सुसज्ज. सतत हवा पुरवठा करण्यासाठी पेडल लॉक करण्यासाठी एकदा दाबा; अनलॉक करण्यासाठी आणि दाब आराम रीसेट करण्यासाठी पुन्हा दाबा

     • मानक कार्य: नॉन-एल मॉडेल्स झटपट सेल्फ-रीसेट प्रकार आहेत, आपोआप हवा कापतात आणि पाय सोडल्यानंतर दाब सोडतात.

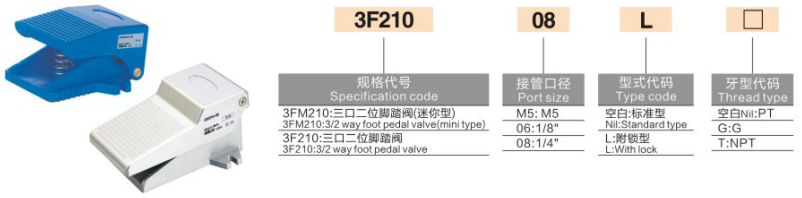

2. मॉडेल कोडिंग नियम आणि व्याख्या

     कोडिंग लॉजिक: 3(F/FM)210 - [पोर्ट आकार] [L लॉकिंग] - [थ्रेड प्रकार]

  2.1 मालिका गृहनिर्माण व्याख्या

     • 3F210: स्टँडर्ड हेवी-ड्यूटी ॲल्युमिनियम मिश्र धातु गृहनिर्माण 3/2 मार्ग फूट वाल्व

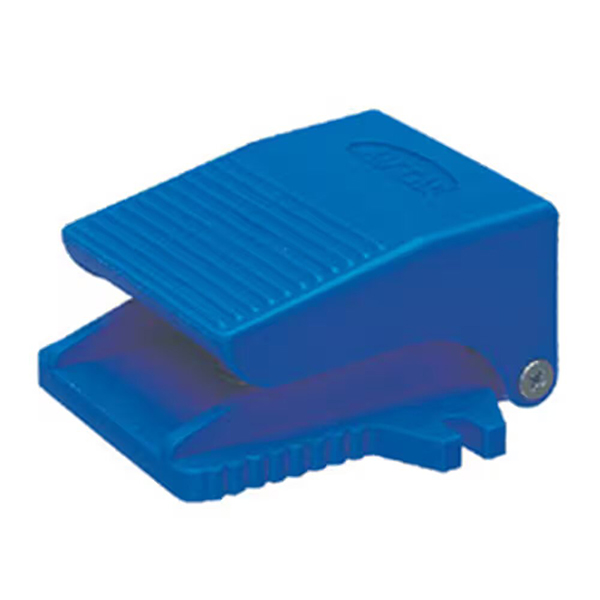

     • 3FM210: मिनी लाइटवेट प्लास्टिक फूट व्हॉल्व्ह, अरुंद जागेच्या स्थापनेसाठी कॉम्पॅक्ट आकार

  2.2 पोर्ट आकार तपशील

     • M5: M5×0.8 फाइन थ्रेड (3FM मिनी मॉडेल, मायक्रो पायलट एअर कंट्रोलसाठी विशेष)

     • 06: G1/8 (PT1/8) मानक धागा

     • 08: G1/4 (PT1/4) औद्योगिक टूलिंगसाठी मुख्य प्रवाहातील सार्वत्रिक तपशील

  2.3 फंक्शन आणि थ्रेड प्रत्यय

     • एल प्रत्यय: दीर्घकाळ दाब होल्डिंगसाठी स्व-लॉकिंग स्ट्रक्चरसह

     • नाही एल: झटपट सेल्फ-रीसेट प्रकार, पेडल सोडल्यानंतर स्वयंचलित दबाव आराम

     • थ्रेड प्रकार: रिक्त = PT टेपर धागा; G=ब्रिटिश मानक समांतर धागा; T=NPT अमेरिकन टेपर थ्रेड

     मॉडेल उदाहरण: 3F210-08L | सेल्फ-लॉकिंग फंक्शनसह G1/4 पोर्ट ॲल्युमिनियम मिश्र धातु फूट वाल्व; 3FM210-M5 | M5 थ्रेड मिनी प्लास्टिक मायक्रो फूट वाल्व

  2.4 संपूर्ण मालिका तपशील तुलना सारणी

3. मुख्य तांत्रिक मापदंड

4. निवड फरक: 3F ॲल्युमिनियम मालिका वि 3FM मिनी प्लास्टिक मालिका

5. कार्यात्मक फरक: सेल्फ-रीसेट वि सेल्फ-लॉकिंग

     • नॉन-एल झटपट सेल्फ-रीसेट प्रकार: पाय सोडल्यानंतर पेडल आपोआप रिबाऊंड होते, हवा पुरवठा बंद करते आणि A पोर्ट वरून दबाव सोडते. जॉगिंग आणि मधूनमधून नियंत्रण परिस्थितीसाठी हा सर्वात सामान्य प्रकार आहे.

     • एल प्रत्यय स्व-लॉकिंग प्रकार: सतत हवा पुरवठा आणि दाब धारण करण्यासाठी पेडल लॉक करण्यासाठी एकदा दाबा; अनलॉक करण्यासाठी पुन्हा दाबा आणि अवशिष्ट दाब सोडा. विशेषत: दीर्घकाळ दाब राखण्यासाठी वायवीय सर्किटसाठी डिझाइन केलेले.

6. बदली आणि ठराविक अनुप्रयोग

  6.1 सुसंगत बदली

     SOLH 3F/3FM मालिका मूळ AirTAC 3F210/3FM210 मालिका आणि देशांतर्गत Xinchang/SOLIH समतुल्य मॉडेल्स पूर्णपणे बदलते आणि परिपूर्ण मितीय आणि कार्यात्मक सुसंगततेसह जुने FV320 फूट पॅडल वाल्व्ह थेट अपग्रेड आणि बदलू शकते.

 6.2 विशिष्ट अनुप्रयोग परिस्थिती

     • सिंगल-ॲक्टिंग सिलेंडर फूट कंट्रोल: वायु स्रोत → 3F फूट वाल्व → एकल-अभिनय सिलेंडर; पेडल सोडल्यावर सिलेंडर आपोआप परत येतो आणि दाब सोडतो, सुरक्षित अधूनमधून ऑपरेशन लक्षात घेऊन.

     • व्हॅक्यूम सक्शन कप प्रेशर रिलीफ: व्हॅक्यूम कापण्यासाठी हवा पुरवठा करण्यासाठी पायरी; हवा बाहेर टाकण्यासाठी पेडल सोडा आणि वर्कपीस द्रुतपणे सोडण्यासाठी सक्शन कप होल्डिंग फोर्स काढून टाका.

     • औद्योगिक प्रक्रिया नियंत्रण: लहान स्टॅम्पिंग मशीन, ग्राइंडर आणि वायवीय फिक्स्चर क्लॅम्पिंग सिस्टमसाठी मॅन्युअल फूट स्विचिंग, कार्यक्षम ऑपरेशनसाठी हात मोकळे करणे.

एका वाक्याचा सारांश

     SOLH 3F/3FM शृंखला 3/2 मार्ग सामान्यत: बंद फूट पॅडल वाल्व्हमध्ये हेवी-ड्यूटी ॲल्युमिनियम सेल्फ-रीसेट/सेल्फ-लॉकिंग मॉडेल्स आणि मिनी लाइटवेट प्लास्टिक मॉडेल्सचा समावेश होतो. IP54 डस्टप्रूफ आणि स्प्लॅश-प्रूफ कार्यप्रदर्शन, ल्युब-फ्री ऑपरेशन आणि संपूर्ण एअरटीएसी सुसंगतता वैशिष्ट्यीकृत, ते सिलिंडर नियंत्रण, व्हॅक्यूम ब्रेकिंग आणि औद्योगिक टूलिंग ऑपरेशनसाठी मानक हँड्स-फ्री वायवीय स्विचिंग वाल्व्ह आहेत.
