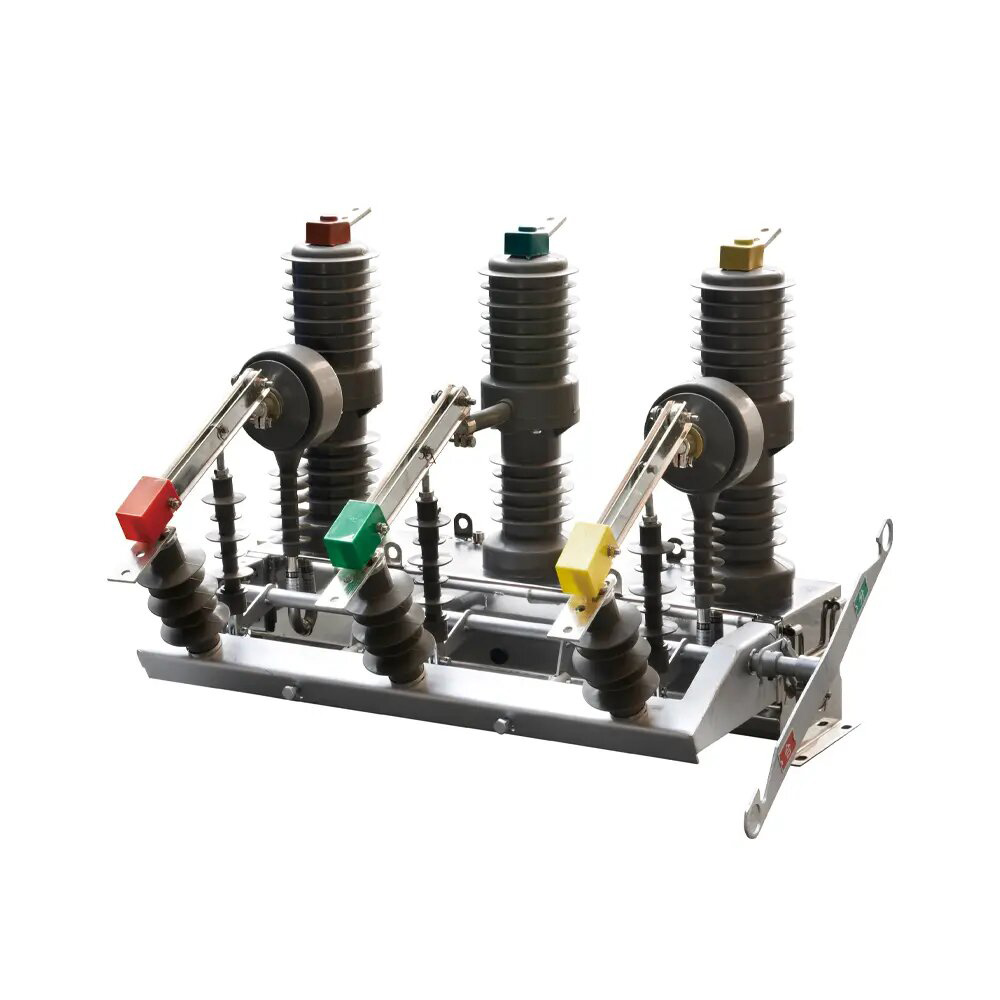

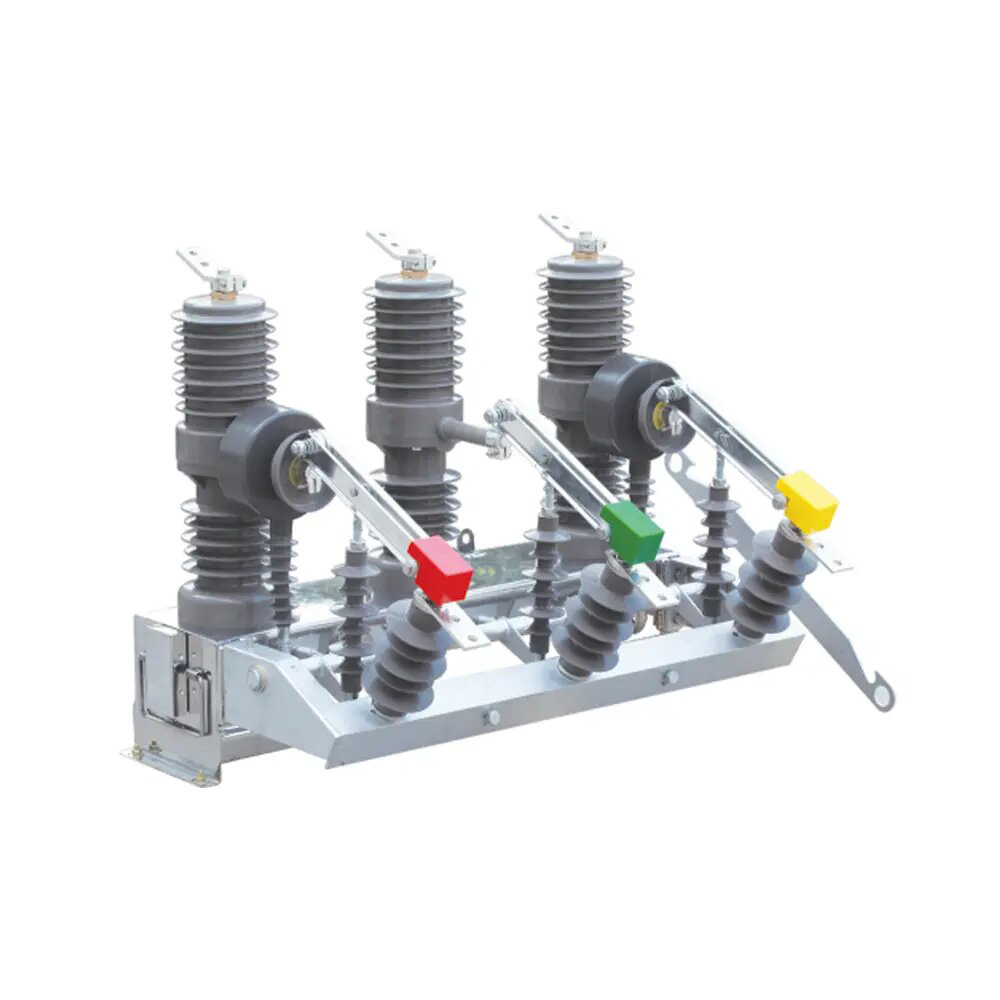

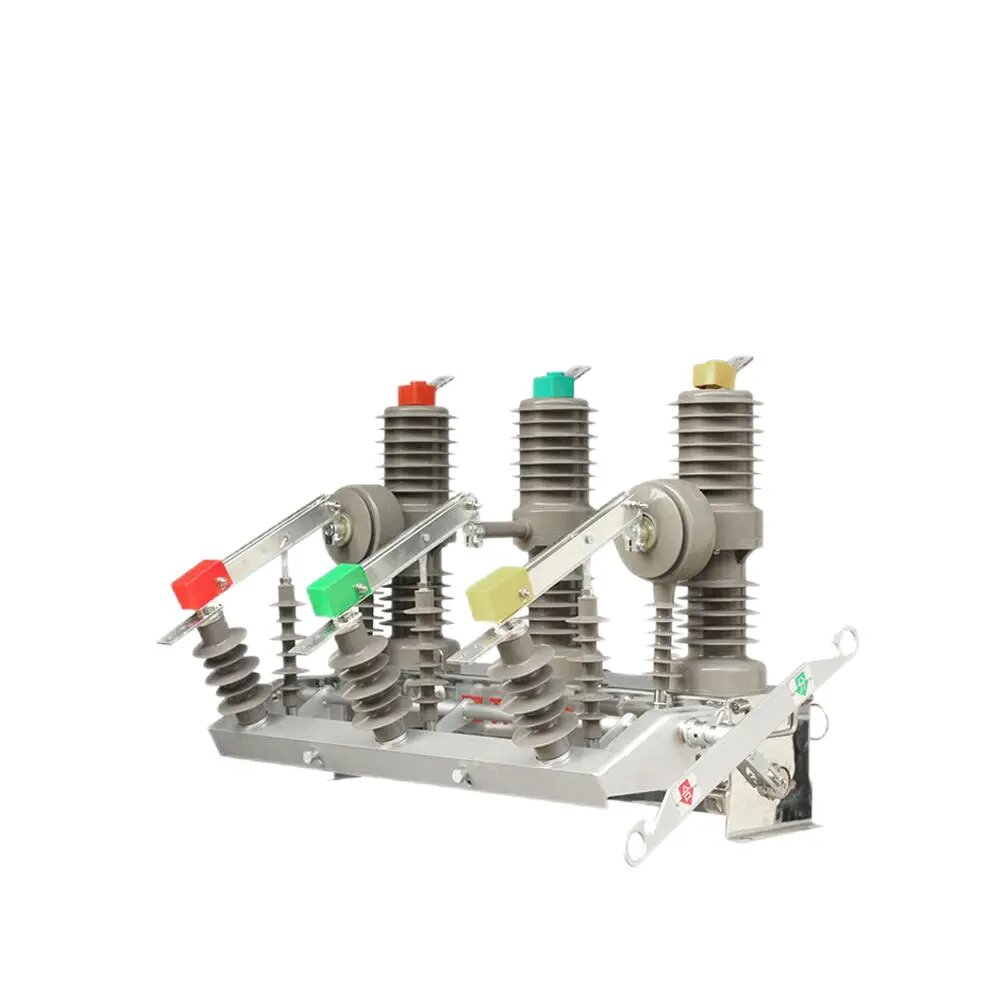

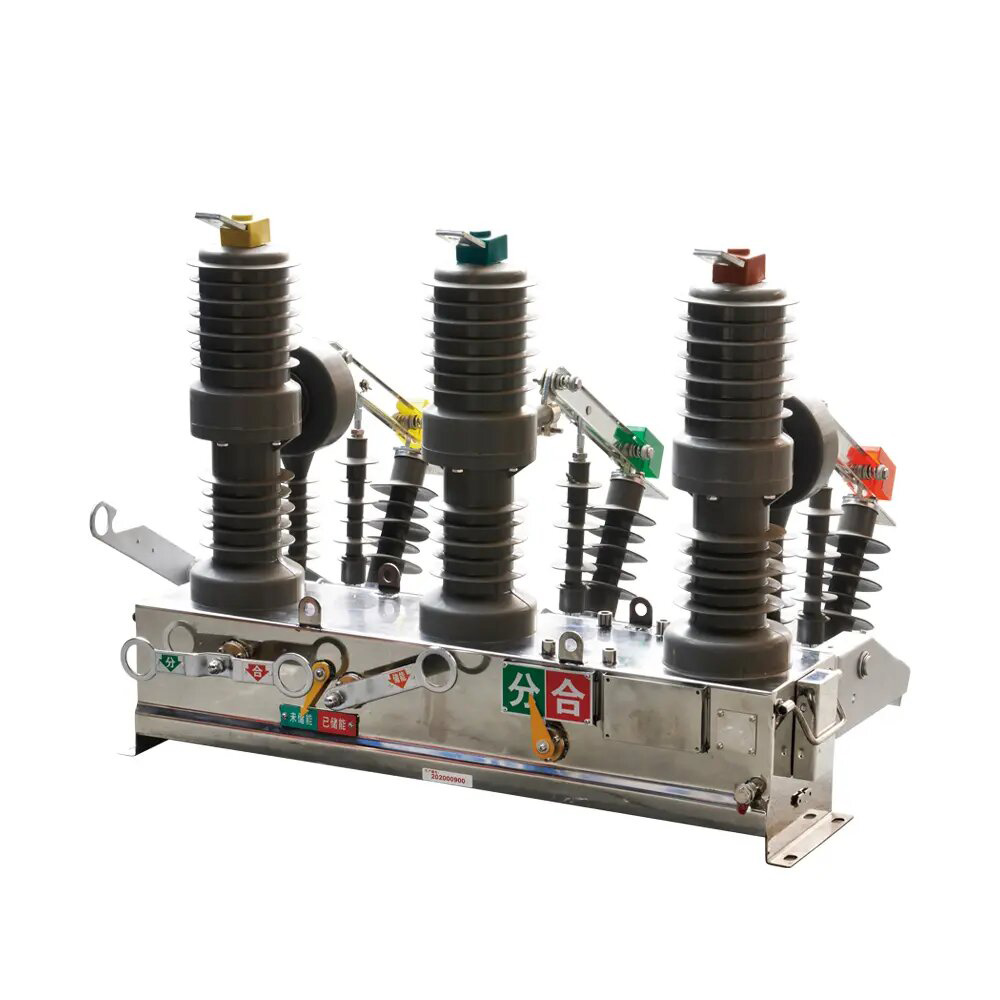

कंट्रोलर ऑटो रिक्लोझरसह झेडडब्ल्यू 32-12 आउटडोअर व्हॅक्यूम सर्किट ब्रेकर

झेडडब्ल्यू 32-12 आउटडोअर व्हॅक्यूम सर्किट ब्रेकर (त्यानंतर सर्किट ब्रेकर म्हणून ओळखले जाते) हे 12 केव्ही आणि तीन-फेज एसी 50 हर्ट्जचे रेट केलेले व्होल्टेज असलेले एक मैदानी उर्जा वितरण उपकरणे आहे. हे प्रामुख्याने पॉवर सिस्टममध्ये लोड चालू, ओव्हरलोड चालू आणि शॉर्ट सर्किट चालू तोडण्यासाठी आणि बंद करण्यासाठी वापरले जाते. हे सबस्टेशन आणि औद्योगिक आणि खाण एंटरप्राइझ सबस्टेशन सिस्टम आणि ग्रामीण उर्जा ग्रीड वारंवार कार्यरत असलेल्या ठिकाणी संरक्षण आणि नियंत्रणासाठी योग्य आहे.

झेडडब्ल्यू 32-12 मालिका आउटडोअर एसी हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर जीबी 1984 "एसी हाय-व्होल्टेज सर्किट ब्रेकर्स" आणि आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल कमिशन आयईसी 60056 "हाय-व्होल्टेज एसी सर्किट ब्रेकर" आणि इतर मानकांचे पालन करतात.

सर्किट ब्रेकरमध्ये लहान आकार, हलके वजन, कंडेन्सेशन आणि देखभाल-मुक्त वैशिष्ट्ये आहेत आणि कठोर हवामान आणि घाणेरडी वातावरणाशी जुळवून घेऊ शकतात.

झेडडब्ल्यू 32-12 आउटडोअर एमव्ही व्हॅक्यूम सर्किट ब्रेकर हे रेटेड व्होल्टेज 12 केव्ही, तीन फेज एसी 50 हर्ट्ज असलेले मैदानी वितरण उपकरणे आहेत. याचा उपयोग सबस्टेशन आणि औद्योगिक आणि खाण उपक्रम वितरण प्रणालीमध्ये वापर संरक्षण आणि नियंत्रित करण्यासाठी केला जातो. लोड चालू आणि ओव्हर लोड चालू आणि शॉर्ट सर्किट चालू आणि पॉवर सिस्टमची लोड चालू आणि बंद करण्यासाठी वारंवार ऑपरेशनसह ग्रामीण पॉवर ग्रिड ठिकाणी देखील याचा वापर केला जातो.

व्हॅक्यूम इंटरप्टरचे आउट इन्सुलेशन सिलिकॉन रबर केसिंगचा अवलंब करते, दीर्घ आयुष्य, उच्च विश्वसनीयता, चांगले हवामान प्रतिकार, वाहतुकीसाठी सोयीस्कर, चांगले रेटिंग. ऑपरेटिंग यंत्रणा मिनीएटरायझेशन, उच्च विश्वसनीय स्प्रिंग ऑपरेशन यंत्रणा स्वीकारते, साध्या रचना, यांत्रिक जीवनाचे 10000 वेळा फायदे आहेत.

हा सर्किट ब्रेकर आणि नियंत्रक रीक्लोझर म्हणून संपूर्ण सेट तयार करू शकतो, रिमोट कंट्रोल, टेलिमेट्री, रिमोट कम्युनिकेशन, रिमोट ment डजस्टमेंट फोर रिमोट फंक्शन. उत्पादन वैशिष्ट्ये: कोणतेही दहन आणि स्फोटांचे धोके, देखभाल मुक्त, लहान आकार, हलके वजन (100 किलोमीटरपेक्षा कमी), सुरक्षितता आणि विश्वसनीयता, सिंपल ऑपरेशन, सोयीस्कर देखभाल आणि स्थापना. थोड्या अंतरासाठी रिमोट कंट्रोलसाठी पॉवर इलेक्ट्रॉनिक्स पीटीसह सुसज्ज केले जाऊ शकते ड्युअल पॉवर सप्लायएटोमॅटिकसह सुसज्ज केले जाऊ शकते

स्विचिंग डिव्हाइस आणि इंटेलिजेंटॅटोमॅटिक रिक्लोझर प्रीपेमेंटमीटरिंग ऑटोमेशन सिस्टम.

मानक: आयईसी 62271-100

वैशिष्ट्ये

1. सर्किट ब्रेकर तीन-चरण स्ट्रट स्ट्रक्चरचा अवलंब करते, ज्यामध्ये ब्रेकिंग कामगिरीची वैशिष्ट्ये, दहन आणि स्फोटांचे धोके, देखभाल-मुक्त, लहान आकार, हलके वजन आणि लांब सेवा जीवनाची वैशिष्ट्ये आहेत.

२. सर्किट ब्रेकर चांगल्या सीलिंग कामगिरीसह संपूर्णपणे बंद केलेली रचना स्वीकारते, जी ओलावा-पुरावा आणि अखंड-विरोधाभासाची कार्यक्षमता सुधारण्यास मदत करते आणि विशेषतः थंड किंवा दमट भागात वापरण्यासाठी योग्य आहे.

3. तीन-चरण खांब आणि वर्तमान ट्रान्सफॉर्मर्स आयातित मैदानी इपॉक्सी राळ सॉलिड इन्सुलेशन वापरतात किंवा घरगुती इपॉक्सी राळ आउटसोर्सिंग सिलिकॉन रबर सॉलिड इन्सुलेशन वापरतात; यात उच्च आणि कमी तापमान प्रतिकार, अल्ट्राव्हायोलेट प्रतिरोध आणि वृद्धत्व प्रतिकारांची वैशिष्ट्ये आहेत.

4. ऑपरेटिंग यंत्रणा एक लघु वसंत ऑपरेटिंग यंत्रणा स्वीकारते, उर्जा स्टोरेज मोटरची शक्ती लहान आहे आणि उघडणे आणि बंद करण्याचा उर्जा वापर कमी आहे; यंत्रणा ट्रान्समिशन थेट ट्रान्समिशन मोडचा अवलंब करते, भागांची संख्या कमी आहे आणि विश्वसनीयता जास्त आहे. ऑपरेटिंग यंत्रणा सीलबंद यंत्रणा बॉक्समध्ये ठेवली जाते, जी ऑपरेटिंग यंत्रणेच्या गंजण्याची समस्या सोडवते आणि यंत्रणेची विश्वासार्हता सुधारते.

5. सर्किट ब्रेकरचे उद्घाटन आणि बंद करणे स्वहस्ते किंवा इलेक्ट्रिकली आणि रिमोट कंट्रोलद्वारे चालविले जाऊ शकते. पॉवर डिस्ट्रीब्यूशन ऑटोमेशनची जाणीव करण्यासाठी हे बुद्धिमान नियंत्रकाशी जुळले जाऊ शकते आणि स्वयंचलित रिक्लोझर आणि सेक्शनलाइझर तयार करण्यासाठी रिक्लोझरसह देखील एकत्र केले जाऊ शकते.

6. सर्किट ब्रेकर अति-वर्तमान किंवा शॉर्ट-सर्किट संरक्षणासाठी दोन-चरण किंवा तीन-चरण वर्तमान ट्रान्सफॉर्मर्ससह सुसज्ज केले जाऊ शकते आणि बुद्धिमान नियंत्रकास वर्तमान अधिग्रहण सिग्नल देखील प्रदान करू शकते; मीटरिंगसाठी सध्याचे ट्रान्सफॉर्मर्स वापरकर्त्याच्या आवश्यकतेनुसार जोडले जाऊ शकतात.

7. सर्किट ब्रेकर तीन-फेज लिंकेज वेगळ्या स्विचसह सुसज्ज असू शकतो आणि जेव्हा अलगाव स्विच उघडा असतो तेव्हा एक दृश्यमान फ्रॅक्चर असतो आणि हे सर्किट ब्रेकर बॉडीसह अँटी-मिस्टेक इंटरलॉकिंग डिव्हाइससह सुसज्ज असते. जेव्हा सर्किट ब्रेकर बंद स्थितीत असतो, तेव्हा अलगाव स्विच उघडला किंवा बंद केला जाऊ शकत नाही; जेव्हा अलगाव चाकू पूर्णपणे बंद किंवा पूर्णपणे उघडला असेल तेव्हाच सर्किट ब्रेकर ऑपरेट केला जाऊ शकतो. सहज देखभाल करण्यासाठी एरेस्टर पिलर इन्सुलेटर एकत्र जोडले जाऊ शकतात.

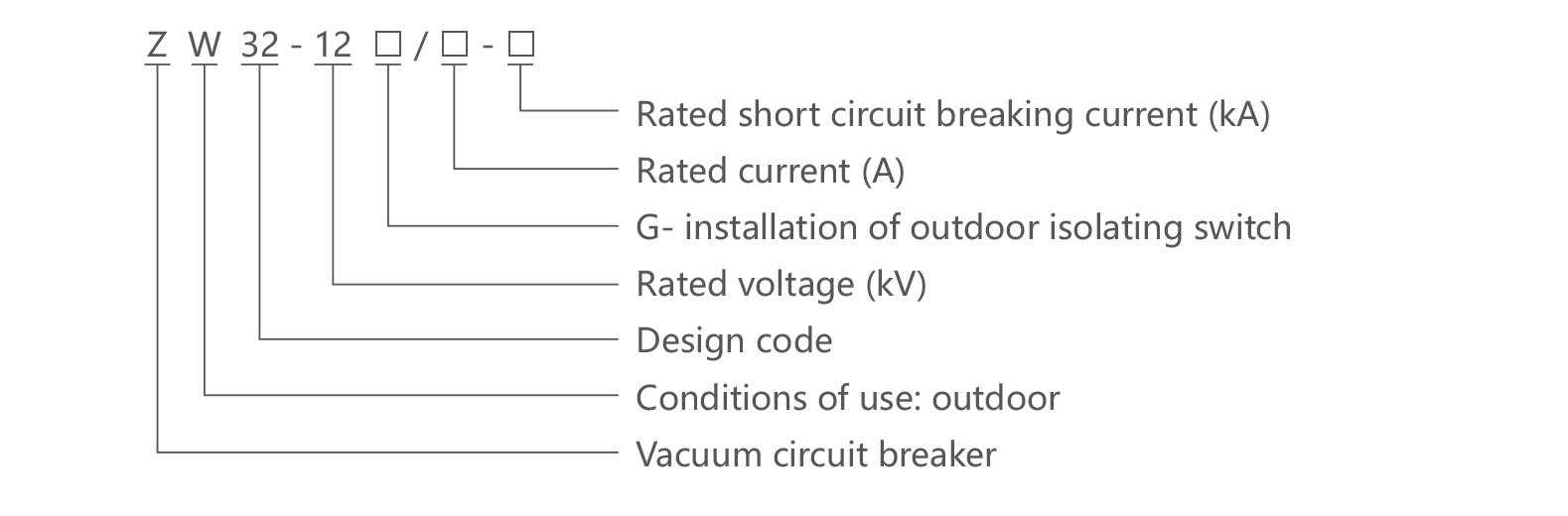

निवड

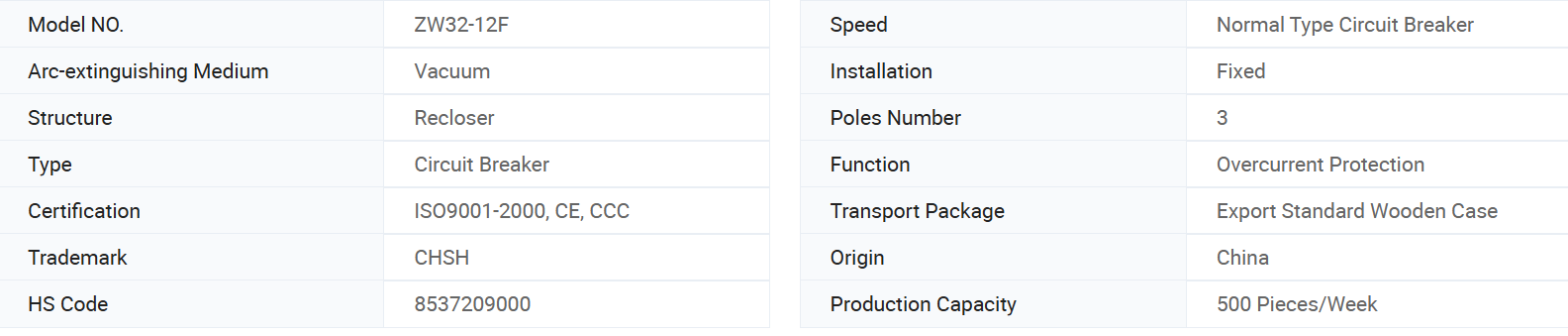

मूलभूत माहिती.

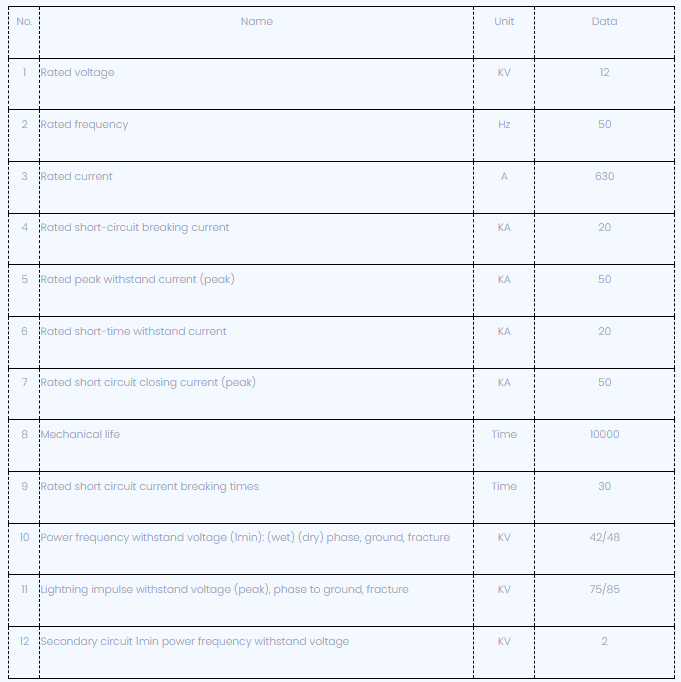

तांत्रिक मापदंड

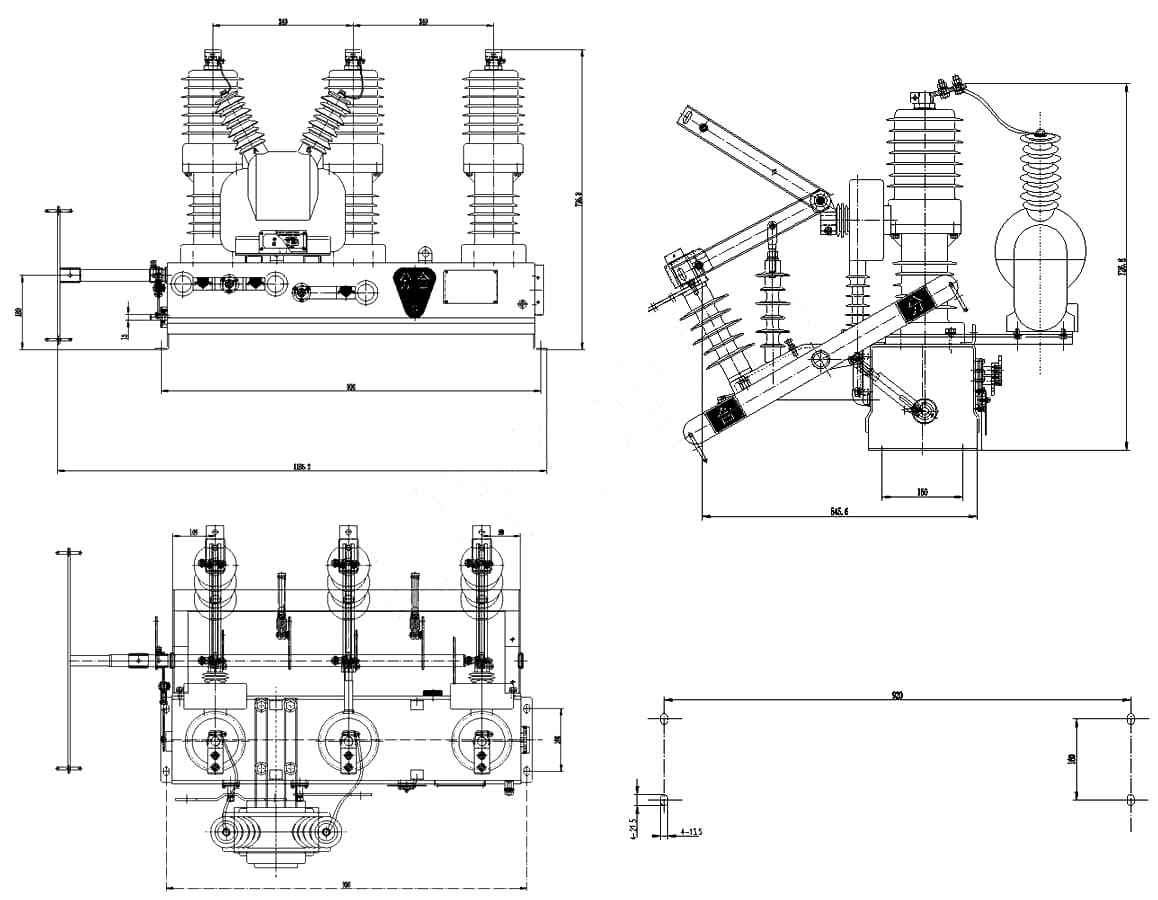

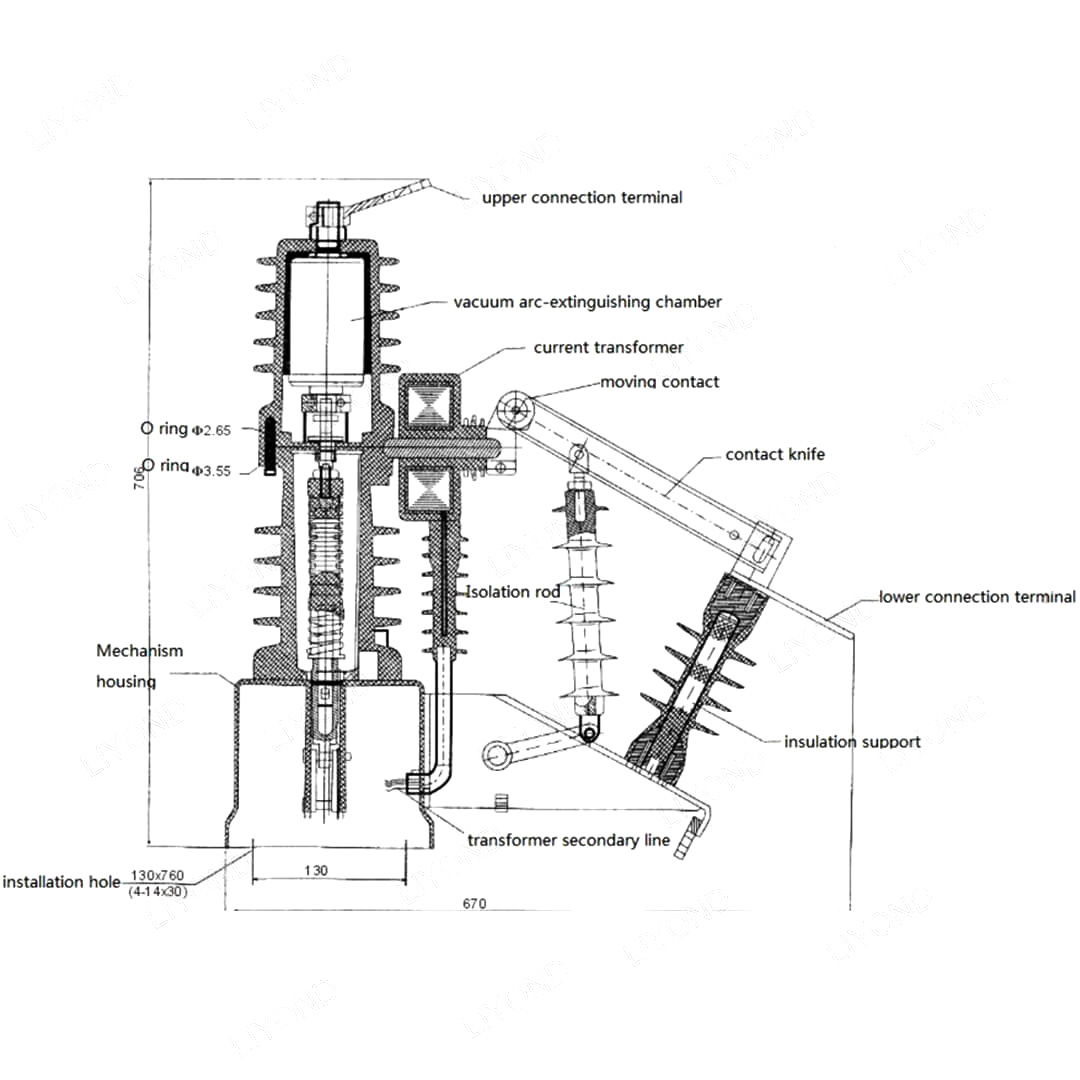

आयामी रेखांकन:

झेडडब्ल्यू 32-12 परिमाण संदर्भ

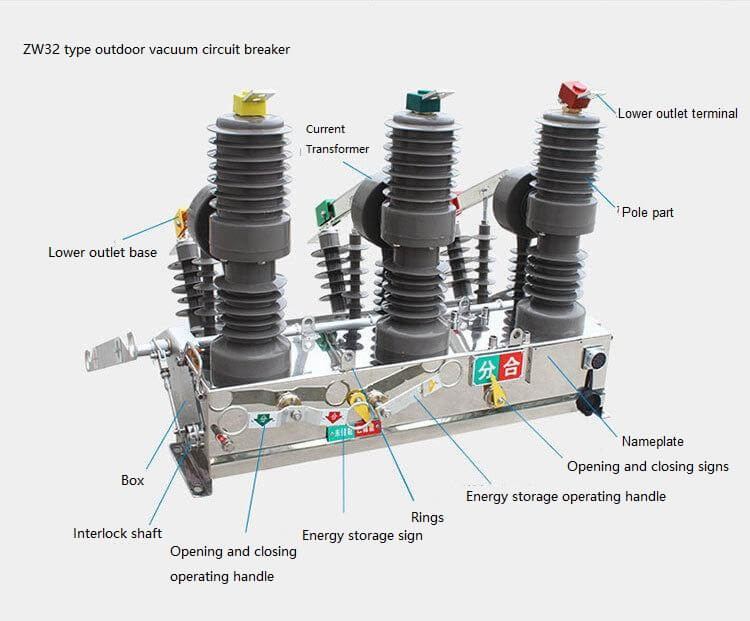

झेडडब्ल्यू 32-12 रचना संदर्भ

झेडडब्ल्यू 32 ऑटो रिक्लोझर स्ट्रक्चर

कामकाजाची परिस्थिती

1. सभोवतालचे हवेचे तापमान: -40 ℃ ~+40 ℃;

2. उंची: 2000 मीटरपेक्षा जास्त नाही;

3. आजूबाजूची हवा धूळ, धूर, संक्षारक वायू, स्टीम किंवा मीठ स्प्रेद्वारे प्रदूषित केली जाऊ शकते;

4. वारा वेग 34 मीटर/से पेक्षा जास्त नाही (दंडगोलाकार पृष्ठभागावर 700 पीएच्या समतुल्य);

5. स्विचगियर आणि नियंत्रण उपकरणांमधून कंपन किंवा ग्राउंड मोशनकडे दुर्लक्ष केले जाऊ शकते;

6. प्रदूषण पातळी: ⅲ
