VZM500 (VZM5) मालिका 5/2-वे यांत्रिक वाल्व

VZM500 (VZM5) मालिका 5/2-वे यांत्रिक वाल्व | मध्यम प्रवाह लवचिक सील वायवीय नियंत्रण वाल्व

ब्रँड: SOLH by Richge Technology | SMC सुसंगत 5-पोर्ट मेकॅनिकल ऍक्च्युएटेड वायवीय वाल्व

1. उत्पादन विहंगावलोकन

     SOLH VZM5 (VZM500) मालिका a आहेमध्यम आकाराचा 5/2-वे यांत्रिक नियंत्रण झडप SMC मानकांशी पूर्णपणे सुसंगत. उच्च-विश्वसनीयता लवचिक रबर सील संरचना स्वीकारून, त्यात स्थिर सीलिंग, जलद प्रतिसाद आणि 0.6 पर्यंत Cv मूल्यासह उत्कृष्ट मध्यम प्रवाह कार्यक्षमता आहे. मानक Rc1/8 पोर्ट आणि संपूर्ण पर्यायी ॲक्ट्युएटर हेडसह सुसज्ज, ते यांत्रिक मर्यादा ट्रिगरिंग, मॅन्युअल जॉग कंट्रोल आणि सेफ्टी सर्किट इंटरलॉकला समर्थन देते. लवचिक फूट माउंटिंग आणि मॅनिफोल्ड इंटिग्रेटेड इन्स्टॉलेशन, उच्च-फ्रिक्वेंसी टिकाऊपणा आणि विस्तृत दाब अनुकूलतेसह, हे ड्युअल-सिलेंडर सिंक्रोनाइझेशन, वायवीय सर्किट स्विचिंग आणि स्वयंचलित उत्पादन लाइनमध्ये यांत्रिक मर्यादा नियंत्रणासाठी मानक मुख्य प्रवाहाचे मॉडेल म्हणून काम करते.

2. मुख्य तांत्रिक तपशील

3. पोर्ट डेफिनेशन आणि सर्किट मोड

  3.1 मानक 5/2-वे मोड (दुहेरी नियंत्रण / यांत्रिक नियंत्रण)

     1(P) = एअर सप्लाय पोर्ट, 2(A) = पॉझिटिव्ह आउटपुट पोर्ट, 3(B) = रिव्हर्स आउटपुट पोर्ट, 4(EXH) = एक्झॉस्ट पोर्ट, 5(EXH) = एक्झॉस्ट पोर्ट. द्विदिशात्मक स्विचिंग आणि वायवीय ॲक्ट्युएटर्सचे जलद एक्झॉस्ट लक्षात येते.

  3.2 पर्यायी 5/3-वे मोड (मध्यम स्थान)

     पर्यायी मध्यम बंद प्रकार आणि मध्यम दाब आराम प्रकार, वायवीय स्थितीशी अचूकपणे जुळवून घेणे, दाब राखणे आणि अचूक स्ट्रोक नियंत्रण आवश्यकता.

  3.3 पायलट पोर्ट तपशील

     EXH पायलट पोर्ट M5×0.8 थ्रेड स्वीकारतो. बाह्य पायलट आवृत्ती स्वतंत्र वायु स्रोत नियंत्रणास समर्थन देते, केंद्रीकृत वायवीय नियंत्रण आणि मोठ्या-प्रवाह लूप जुळणाऱ्या परिस्थितीसाठी योग्य आहे.

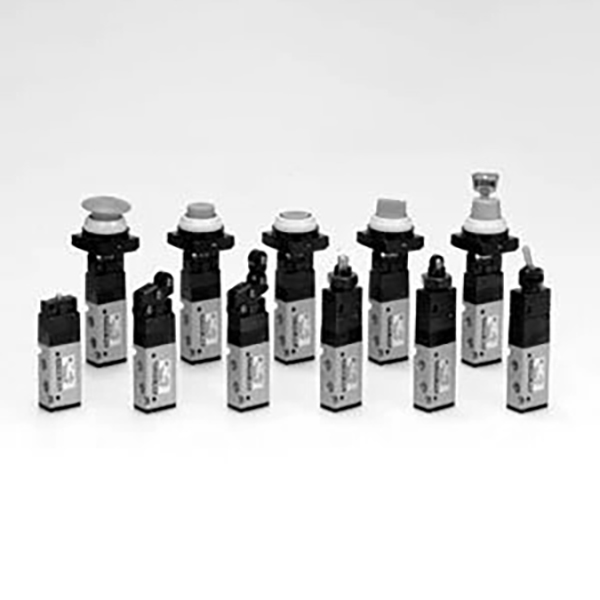

4. पूर्ण मालिका ॲक्ट्युएटर हेड पर्याय

5. मॉडेल कोडिंग नियम आणि सामान्य मॉडेल

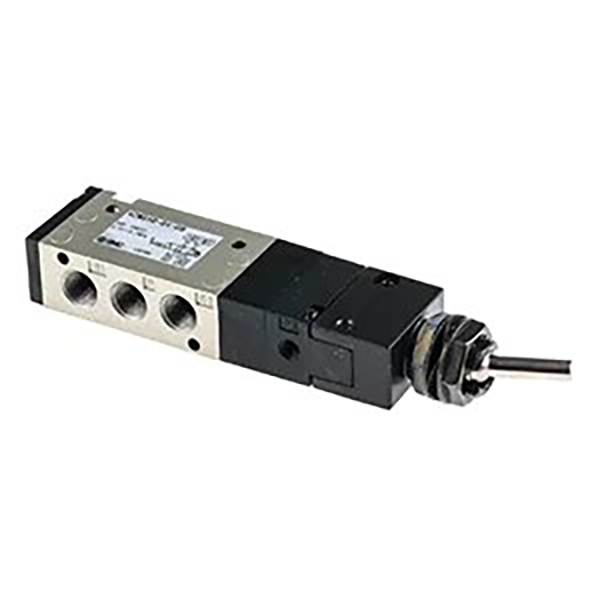

  5.1 मॉडेल इंटरप्रिटेशन (उदाहरण: VZM550-01-08)

     • VZM550: मानक 5/2-वे लवचिक सील मूलभूत यांत्रिक वाल्व

     • पोर्ट कोड: ०१=Rc1/8; N01=NPT1/8; F01=G1/8

     • ॲक्ट्युएटर कोड: 08 = टॉगल लीव्हर; 01 = रोलर लीव्हर; 30 = पुश बटण; 37=पुश-पुल

     • पर्यायी प्रत्यय:-L=पाय कंसासह; -3=5/3-वे प्रकार; P = बाह्य पायलट प्रकार

  5.2 हॉट-सेलिंग मानक मॉडेल

     • VZM550-01-01: 5/2-वे, मूलभूत रोलर लीव्हर, Rc1/8 पोर्ट, सामान्य यांत्रिक मर्यादा परिस्थितींसाठी प्राधान्य

     • VZM550-01-30: 5/2-वे, पुश बटण प्रकार, Rc1/8 पोर्ट, मॅन्युअल उपकरण जॉग आणि डीबगिंगसाठी योग्य

     • VZM550-01-37: 5/2-वे, पुश-पुल प्रकार, Rc1/8 पोर्ट, मॅन्युअल लॉकिंग आणि अँटी-मिसऑपरेशन कंट्रोलसाठी

     • VZM550-01-02: 5/2-वे, युनिडायरेक्शनल रोलर लीव्हर, Rc1/8 पोर्ट, व्यावसायिक अँटी-रिबाउंड मर्यादा नियंत्रण

6. मुख्य उत्पादन फायदे

  6.1 मानक मध्यम मोठा प्रवाह

     युनिव्हर्सल Rc1/8 पोर्ट आणि Cv=0.6 प्रवाह गुणांकने सुसज्ज, मध्यम-प्रवाह वायवीय सर्किट्सशी उत्तम प्रकारे जुळणारे, ड्युअल सिलेंडर्सची स्थिर समकालिक क्रिया आणि एकाधिक ॲक्ट्युएटर्सची विश्वसनीय जोडणी लक्षात घेऊन.

  6.2 उच्च-स्थिरता लवचिक सीलिंग

     एकात्मिक रबर व्हॉल्व्ह कोर लवचिक सीलिंग संरचना स्वीकारते, शून्य गळती, स्थिर दाब होल्डिंग आणि वेगवान प्रतिसाद गती वैशिष्ट्यीकृत करते. हे पारंपारिक औद्योगिक कामकाजाच्या परिस्थितीत दीर्घ सेवा आयुष्य आणि अत्यंत कमी देखभाल खर्च देते.

  6.3 पूर्ण-कव्हरेज ट्रिगर मोड

     रोलर, प्लंगर, टॉगल लीव्हर, बटण आणि पुश-पुल प्रकार यासह संपूर्ण ॲक्ट्युएटर पर्याय यांत्रिक मर्यादा, स्वयंचलित ट्रिगरिंग, मॅन्युअल डीबगिंग आणि सुरक्षा इंटरलॉक अनुप्रयोग परिस्थिती पूर्णपणे कव्हर करतात.

 6.4 वैविध्यपूर्ण लवचिक स्थापना

     स्वतंत्र फूट ब्रॅकेट इंस्टॉलेशन आणि मॅनिफोल्ड इंटिग्रेटेड क्लस्टर इंस्टॉलेशनला समर्थन देते. अनियंत्रित EXH पोर्ट्स एक्झॉस्टसाठी पाईप केले जाऊ शकतात, दाट पॅनेल लेआउट आणि मर्यादित इंस्टॉलेशन स्पेसशी जुळवून घेतात.

  6.5 उच्च-वारंवारता औद्योगिक टिकाऊपणा

     उत्कृष्ट प्रभाव आणि कंपन प्रतिरोधासह, 300c.p.m पर्यंत उच्च-फ्रिक्वेंसी चक्रीय ऑपरेशनला समर्थन देते. हे जड औद्योगिक उपकरणांच्या दीर्घकालीन सतत ऑपरेशनला स्थिरपणे अनुकूल करते.

  6.6 बाह्य पायलट विस्तारण्यायोग्य डिझाइन

     पर्यायी बाह्य पायलट कंट्रोल मोड रिमोट आणि सेंट्रलाइज्ड एअर सोर्स कंट्रोल ओळखतो, मोठ्या-प्रवाह मुख्य सर्किट्स आणि स्वयंचलित एकात्मिक वायवीय प्रणालींच्या जुळणाऱ्या मागण्या पूर्ण करतो.

7. विशिष्ट अनुप्रयोग परिस्थिती

     • ड्युअल-सिलेंडर सिंक्रोनस नियंत्रण: चालण्याची सुसंगतता सुधारण्यासाठी स्वयंचलित उपकरणांमध्ये दुहेरी सिलेंडर्सची समकालिक सहकारी क्रिया सुनिश्चित करा.

     • वायवीय सर्किट स्विचिंग: जिग्स आणि फिक्स्चरचे क्लॅम्प/अनक्लॅम्प स्विचिंग, स्टेशन स्विचिंग आणि वायवीय लूप डायरेक्शनल कंट्रोल.

     • यांत्रिक मर्यादा ट्रिगरिंग: स्ट्रोक इन-प्लेस सिग्नल ट्रिगरिंग आणि रोलर लीव्हर ॲक्ट्युएटरद्वारे यांत्रिक इंटरलॉक संरक्षण.

     • मॅन्युअल ऑपरेशन नियंत्रण: इक्विपमेंट डीबगिंग, मॅन्युअल जॉग स्टार्ट/स्टॉप आणि पॅनल मॅन्युअल कंट्रोल बटण आणि पुश-पुल प्रकारांद्वारे.

     • सेफ्टी प्रोटेक्शन सर्किट: लॉक करण्यायोग्य आणि मशरूम हेड ॲक्ट्युएटरसह आपत्कालीन स्टॉप रीसेट आणि सुरक्षितता दरवाजा इंटरलॉक संरक्षण.

     • इंडस्ट्री जनरल ऑटोमेशन: पॅकेजिंग, प्रिंटिंग आणि इलेक्ट्रॉनिक उत्पादन उपकरणांसाठी उच्च-फ्रिक्वेंसी पोझिशन कंट्रोल आणि मल्टी-ॲक्ट्युएटर लिंकेज.

8. VM मालिका मॉडेल निवड तुलना

एका वाक्याचा सारांश

     SOLH VZM500 (VZM5) मालिका 5/2-वे मेकॅनिकल वाल्व समाकलित करतेRc1/8 मानक पोर्ट, Cv0.6 मध्यम मोठा प्रवाह, पूर्ण-मालिका मल्टी-फंक्शन ॲक्ट्युएटर आणि लवचिक स्थापना मोड, स्वयंचलित ड्युअल-सिलेंडर सिंक्रोनस कंट्रोल आणि वायवीय सर्किट स्विचिंग सिस्टमसाठी मानक मुख्य प्रवाहातील मुख्य घटक आहे.
