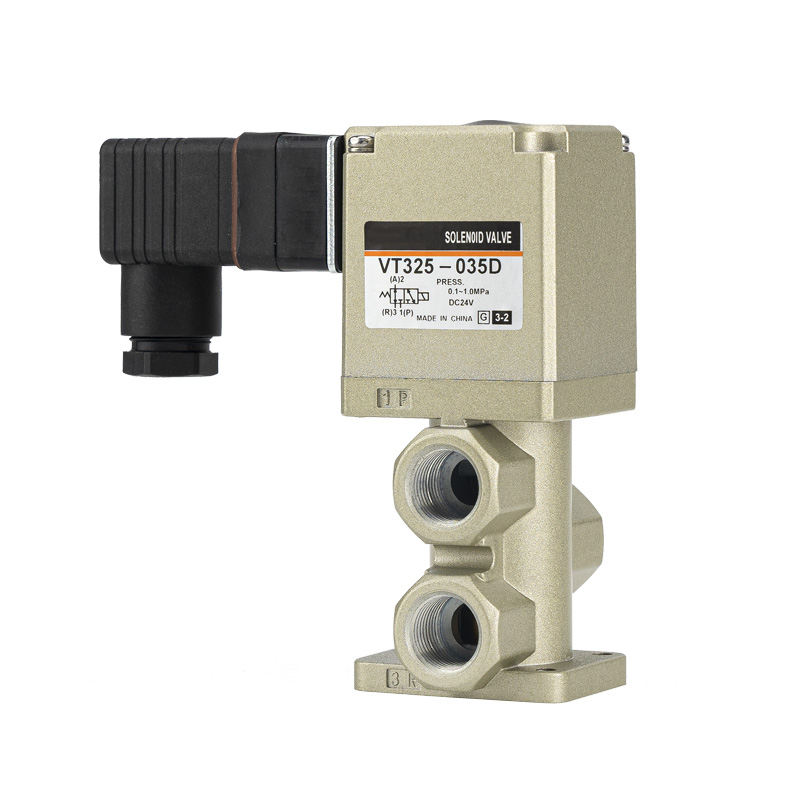

VT325 मालिका 3 पोर्ट सोलेनोइड वाल्व्ह - थेट अभिनय पॉपेट प्रकार

ब्रँड:SOLH by Richge Technology | SOLH मानक

1. उत्पादन स्थिती

     SOLH VT325 मालिका डायरेक्ट-ॲक्टिंग पॉपेट प्रकार 3-पोर्ट सोलेनोइड वाल्व आहे ज्यामध्ये संपूर्ण लवचिक सीलिंग आहे. कॉम्प्रेस्ड एअर आणि इनर्ट गॅस सर्किट्ससाठी डिझाइन केलेले, ते एअर सर्किट ऑन-ऑफ, डायरेक्शनल स्विचिंग आणि एक्झॉस्ट कंट्रोल करते. शून्य-दाब स्टार्टअपला समर्थन देणारे आणि सकारात्मक दाब आणि पूर्ण व्हॅक्यूम स्थिती दोन्हीशी सुसंगत, VT325 सामान्य औद्योगिक ऑटोमेशन उपकरणांसाठी उच्च-वारंवारता, स्थिर आणि विश्वासार्ह वायवीय स्विचिंग घटक म्हणून काम करते.

2. मुख्य मुख्य वैशिष्ट्ये

--डायरेक्ट पॉपेट स्ट्रक्चर आणि झिरो-प्रेशर स्टार्टअप

     किमान ऑपरेटिंग दबाव आवश्यक नाही. हे 0-1.0 MPa च्या पूर्ण सकारात्मक दाब श्रेणीमध्ये स्थिरपणे कार्य करते. व्हॅक्यूम आवृत्ती -101.2 kPa पर्यंत कामाच्या दाबाला समर्थन देते, कमी-दाब, व्हॅक्यूम आणि उच्च-दाब कार्य परिस्थितीशी पूर्णपणे जुळवून घेते.

--6‑इन‑1 युनिव्हर्सल पाइपिंगसाठी मल्टी-फंक्शन डिझाइन

     पोर्ट कनेक्शन मोड बदलून, एका झडपाला NC (सामान्यत: बंद), NO (सामान्यपणे उघडा), प्रवाह विभागणी आणि प्रवाह निवड यासह 6 कार्यात्मक मोड जाणवतात. हे उत्कृष्ट अष्टपैलुत्व आणि लवचिक कॉन्फिगरेशनसह विविध वायवीय तर्कशास्त्र आवश्यकता समाविष्ट करते.

--अल्ट्रा-हाय फ्लो क्षमता आणि जलद प्रतिसाद

     ऑप्टिमाइझ केलेल्या अंतर्गत प्रवाह पॅसेजसह सुसज्ज, झडप C=6.1 dm³/(s·bar) चा मोठा प्रवाह गुणांक वितरीत करतो. ते जलद प्रतिसाद वेळ ≤30 ms मिळवते आणि 5 Hz च्या कमाल स्विचिंग फ्रिक्वेन्सीला समर्थन देते, उच्च-स्पीड वायवीय स्विचिंग आणि उच्च-प्रवाह हवा पुरवठा नियंत्रणासाठी पूर्णपणे अनुकूल आहे.

--लवचिक सीलिंग आणि स्नेहन-मुक्त ऑपरेशन

     उत्कृष्ट हवाबंदपणा, वृद्धत्वविरोधी कार्यप्रदर्शन आणि दीर्घ सेवा आयुष्यासाठी उच्च-गुणवत्तेची लवचिक सीलिंग सामग्री स्वीकारते. पूर्णपणे स्नेहन-मुक्त ऑपरेशन स्वच्छ गॅस सर्किट्स, पर्यावरण मित्रत्व आणि दैनंदिन देखभाल खर्चात लक्षणीय घट सुनिश्चित करते.

--कॉम्पॅक्ट स्ट्रक्चर आणि लवचिक स्थापना

     मिनी आणि कॉम्पॅक्ट बॉडी इंस्टॉलेशन स्पेस वाचवते. हे दोन्ही डायरेक्ट वायर आउटलेट आणि सॉकेट वायरिंग पद्धतींना समर्थन देते. सोयीस्कर ऑन-साइट डीबगिंग, तपासणी आणि आपत्कालीन मॅन्युअल स्विचिंगसाठी मानक नॉन-लॉकिंग मॅन्युअल ओव्हरराइड बटणासह सुसज्ज.

--मनिफोल्ड माउंट करण्यायोग्य आणि मजबूत सुसंगतता

     दाट मॅनिफोल्ड असेंब्ली आणि स्टॅकिंग इंस्टॉलेशनला समर्थन देते. मानक औद्योगिक वाल्व्ह बेटांशी मितीयदृष्ट्या सुसंगत, ते मॉड्यूलर केंद्रीकृत वायवीय नियंत्रण प्रणाली आणि स्वयंचलित एकात्मिक उपकरणांसाठी आदर्श बनवते.

3. संपूर्ण तांत्रिक तपशील

     --पोर्ट कॉन्फिगरेशन: 3-पोर्ट, 2-पोझिशन सिंगल सोलेनोइड

     --ऑपरेशन प्रकार: डायरेक्ट ॲक्टिंग पॉपेट प्रकार

     --सीलिंग पद्धत: उच्च-कार्यक्षमता लवचिक रबर सील

     --लागू द्रव: संकुचित हवा, अक्रिय वायू

     --ऑपरेटिंग प्रेशर: 0-1.0 MPa; व्हॅक्यूम प्रकार: -101.2 kPa ~ 0.1 MPa

     --प्रूफ प्रेशर: 1.5 MPa

     --परिवेश तापमान श्रेणी: 5℃ ~ 50℃

     --प्रतिसाद वेळ: ≤30 ms (0.5 MPa वर चाचणी)

     --मॅक्स ऑपरेटिंग फ्रिक्वेंसी: 5 Hz

     --स्नेहन: स्नेहन-मुक्त डिझाइन

     --मॅन्युअल ऑपरेशन: मानक नॉन-लॉकिंग प्रकार; टूल लॉकिंग प्रकार पर्यायी

     --पोर्ट साइज: Rc 1/4, Rc 3/8

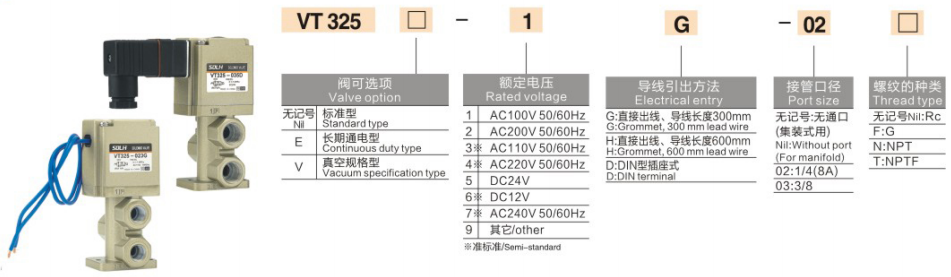

     --कॉइल व्होल्टेज: DC24V, AC110V, AC220V आणि सानुकूल पर्याय

4. विशिष्ट अनुप्रयोग परिस्थिती

     --स्वयंचलित उत्पादन लाइन, रोबोटिक आर्म्स आणि क्लॅम्पिंग फिक्स्चरसाठी वायवीय नियंत्रण

     --धूळ उडवणे, फ्लुइड जेटिंग आणि व्हॅक्यूम शोषण आणि व्हॅक्यूम ब्रेक सिस्टम

     --पॅकेजिंग, छपाई, कापड आणि लाकूडकाम प्रक्रिया यंत्रणा

     --ऑटोमेशन उपकरणांना शून्य-दबाव प्रारंभ, व्हॅक्यूम अनुकूलता आणि उच्च-फ्रिक्वेंसी स्विचिंग आवश्यक आहे

     --केंद्रित वाल्व बेटे आणि मॅनिफोल्ड मॉड्यूलर वायवीय नियंत्रण सर्किट

एका वाक्याचा सारांश

     SOLH VT325 डायरेक्ट-ॲक्टिंग 3-पोर्ट पॉपेट सोलेनोइड व्हॉल्व्हमध्ये शून्य-प्रेशर स्टार्टअप, पूर्ण व्हॅक्यूम कंपॅटिबिलिटी, 6-इन-1 मल्टी-फंक्शन स्विचिंग, अति-उच्च प्रवाह क्षमता आणि देखभाल-मुक्त कार्यप्रदर्शन, सर्वोत्कृष्ट सोल्यूशनसाठी सर्वोत्कृष्ट सोल्यूशनची वैशिष्ट्ये आहेत. औद्योगिक ऑटोमेशन सिस्टममध्ये उच्च-प्रवाह वायवीय स्विचिंग.
