ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

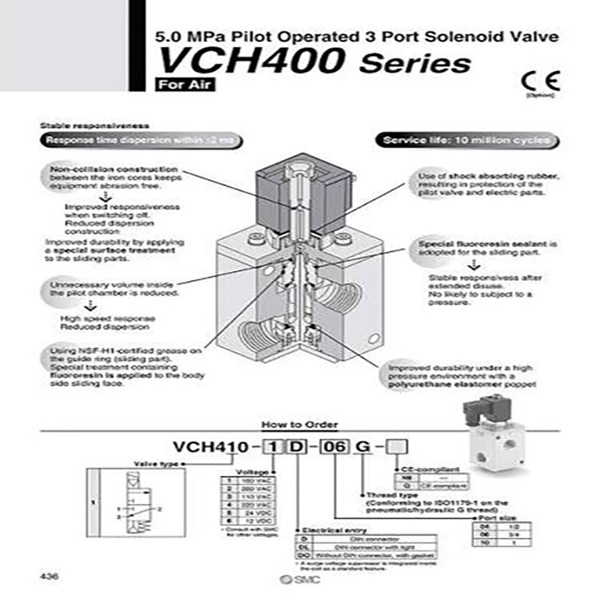

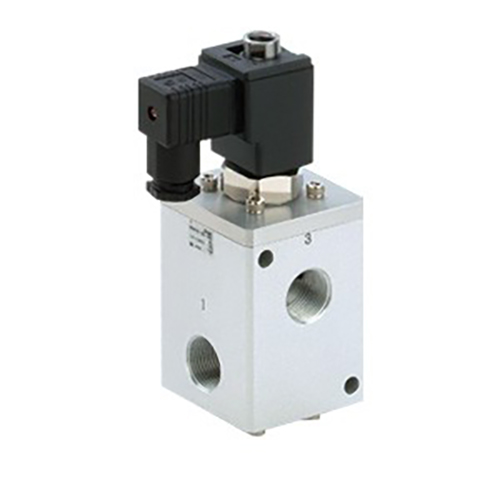

रिचज टेक्नॉलॉजी अंतर्गत SOLH द्वारे विकसित आणि उत्पादित, VCH400 मालिका (सामान्यत: VCH410 म्हणून ओळखली जाते) एक उच्च-दाब पायलट-ऑपरेटेड 3-पोर्ट पॉपेट सोलेनोइड वाल्व आहे. मध्यम आणि उच्च-दाब संकुचित हवा आणि अक्रिय गॅस पाइपलाइनसाठी खास इंजिनिअर केलेले, यात कमाल रेट केलेले कार्य दाब 5.0 MPa पर्यंत, उत्कृष्ट प्रवाह क्षमता आणि स्थिर उच्च-दाब स्विचिंग कार्यप्रदर्शन, उच्च-दाब चार्जिंग, व्हेंटिंग आणि प्रेशर स्विचिंग औद्योगिक उपकरणांसाठी मुख्य नियंत्रण घटक म्हणून काम करते.
|
तेem |
तपशील तपशील |
| वाल्व संरचना |
3-पोर्ट, पायलट संचालित पॉपपेट प्रकार, पॉलीयुरेथेन इलास्टोमर सील |
| लागू माध्यम |
संकुचित हवा, अक्रिय वायू (संक्षारक वायूशी सुसंगत नाही) |
| ऑपरेटिंग प्रेशर रेंज |
0.5-5.0 एमपीए; कमाल पुरावा दाब: 5.0 MPa |
| प्रवाह कामगिरी |
G1/2 पोर्ट: प्रभावी विभागीय क्षेत्र 100–110 mm², Cv 5.3–5.8G3/4 आणि G1 पोर्ट: प्रभावी विभागीय क्षेत्र 110–120 mm², Cv 5.8–6.3 |
| पोर्ट थ्रेड मानक |
G1/2, G3/4, G1 (ISO 1179-1 मानक समांतर G थ्रेड) |
| प्रतिसाद कामगिरी |
प्रतिसाद विचलन ≤ ±2 ms; डीसी कॉइल अनेक एमएस मध्ये स्विचिंग; AC कॉइल कट ऑफ विलंब 20-30 ms |
| सभोवतालचे ऑपरेटिंग तापमान |
5 ~ 80 ℃ |
| संरक्षण ग्रेड |
ठिबक-प्रूफ बांधकाम, IP65 च्या समतुल्य |
| रेटेड सेवा जीवन |
10 दशलक्ष स्विचिंग सायकल पर्यंत |
| कंपन आणि शॉक प्रतिकार |
कंपन प्रतिरोध: 300 m/s²; शॉक प्रतिरोध: 100 m/s² |
मॉडेल कोड उदाहरण:VCH410-06-5D
--VCH410: मालिका बेस कोड
--06: पोर्ट साइज कोड (G3/4)
--5D: DC24V पॉवर सप्लाय + DIN इलेक्ट्रिकल कनेक्टर सफिक्स कोड्स पूर्ण कॉन्फिगरेशन डिफरेंशनसाठी पोर्ट साइज, कॉइल व्होल्टेज आणि वायरिंग टर्मिनल प्रकार कव्हर करतात.
कार्यात्मक वर्गीकरण
--VCH410 (सामान्यत: बंद NC): पॉवर बंद असताना आउटपुट पोर्ट आपोआप बाहेर पडतो, मुख्य एअर सप्लाय ऑन-ऑफ कंट्रोलसाठी आदर्श.
- निवडक वाल्व आणि चार्ज आणि व्हेंट लूप नियंत्रण म्हणून वापरण्यायोग्य; पाइपिंग डिझाइन करण्यापूर्वी बॅक प्रेशर आणि स्विचिंग प्रेशर रेंजची पुष्टी करणे आवश्यक आहे.
--कोर पॅरामीटर्सच्या पुष्टीकरणाला प्राधान्य द्या: कामाचा दाब, पोर्ट थ्रेडचा आकार, NC/NO फंक्शन, कॉइल व्होल्टेज आणि इलेक्ट्रिकल वायरिंग इंटरफेस.
--उच्च-दाब स्विचिंग किंवा दुहेरी उच्च/कमी दाब रूपांतरण कार्य परिस्थितीसाठी, मध्यवर्ती सर्किट दाब स्थिर करण्यासाठी SOLH VCHR मालिका उच्च-दाब नियामकांशी जुळवा.
--फिल्ट्रेशन अचूकतेसह स्वच्छ कोरड्या हवेचा पुरवठा आवश्यक आहे ≤5 μm; तेलाचे धुके आणि कणातील अशुद्धता सील पोशाखांना गती देतील आणि सेवा आयुष्य खूपच कमी करेल.
--निषिद्ध माउंटिंग ओरिएंटेशन: धूळ, पाणी आणि परदेशी कण आर्मेचर असेंब्लीमध्ये प्रवेश करू नयेत आणि जॅमिंग होऊ नये म्हणून कॉइल कधीही खालच्या दिशेने येऊ नये.
--मानक धागा घट्ट करणारा टॉर्क:
*G1/2, G3/4 थ्रेड पोर्ट: 28–30 N·m
*G1 थ्रेड पोर्ट: 36–38 N·m
- सीलिंग कार्यप्रदर्शन आणि इलेक्ट्रिकल वायरिंग घट्टपणाची वेळोवेळी तपासणी करा.
--दीर्घकालीन स्थिर अवस्थेमुळे पॉपपेट स्पूल आसंजन आणि अडथळे टाळण्यासाठी दर 30 दिवसांतून एकदा पूर्ण स्विचिंग सायकल चालवा.
SOLH VCH410 हाय-प्रेशर पायलट पॉपपेट 3-पोर्ट सोलेनोइड व्हॉल्व्ह 5.0 MPa पर्यंत वर्किंग प्रेशर, पॉलीयुरेथेन इलास्टिक सीलिंग, लार्ज फ्लो जी स्टँडर्ड पोर्ट्स आणि 10-मिलिअन-सायकल सर्व्हिस लाइफ, मध्यम आणि उच्च-प्रेस इंडस्ट्रियल वायू चार्ज आणि एअर चार्जिंग कंट्रोलसाठी विश्वसनीय समर्पित स्विचिंग वाल्वसह सुसज्ज आहे.
