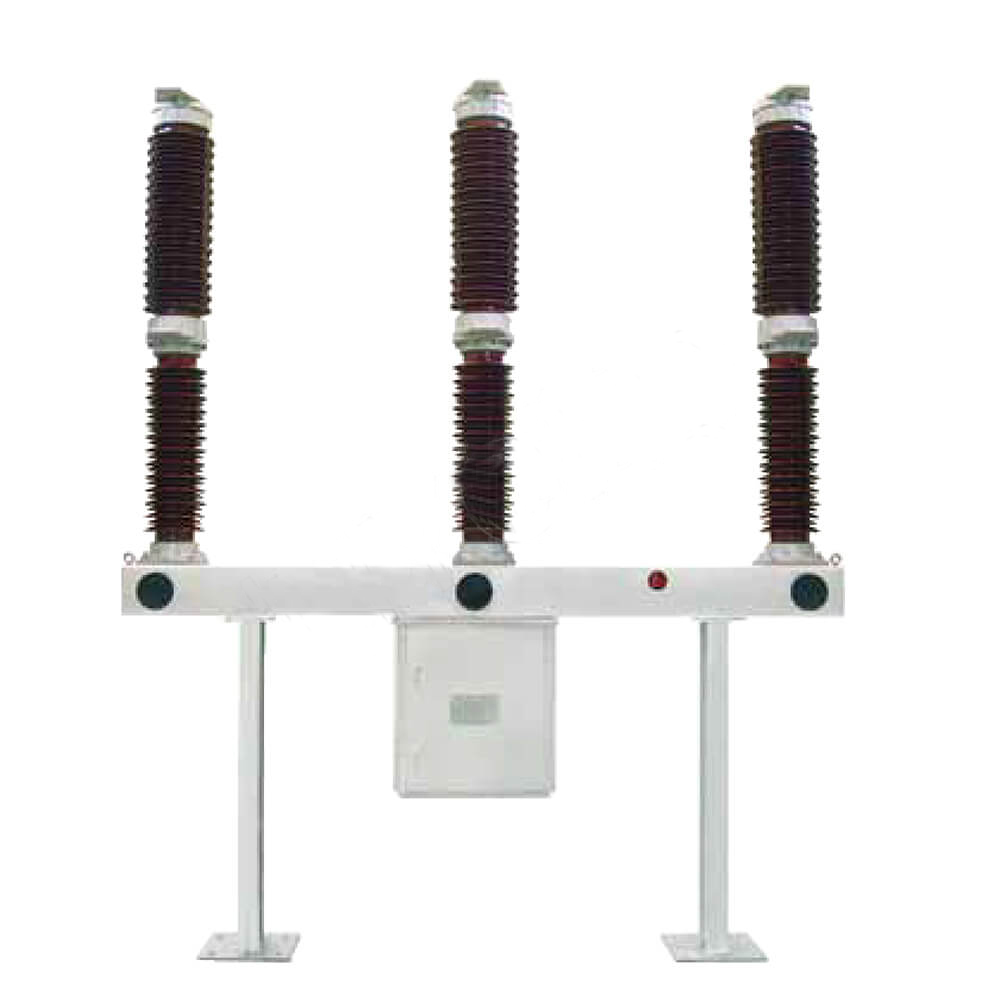

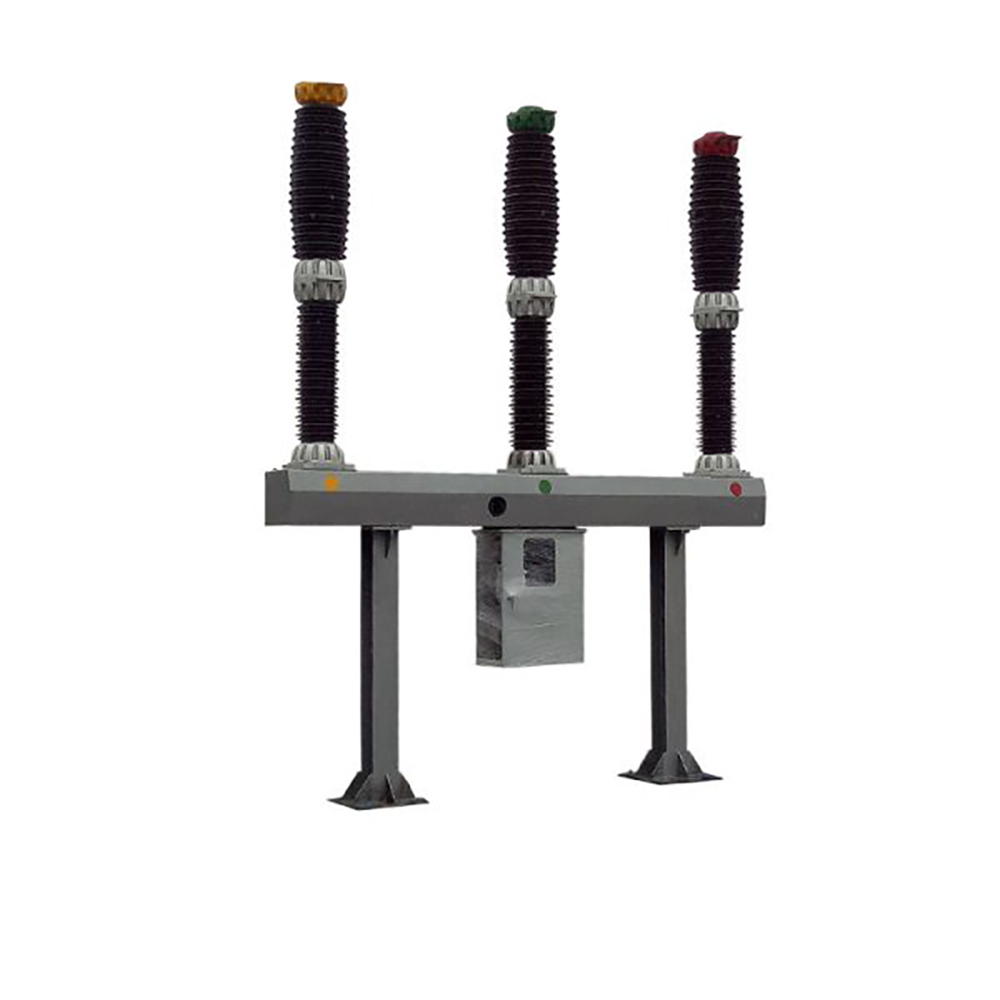

एलडब्ल्यू 36-126 110 केव्ही 126 केव्ही आउटडोअर एसएफ 6 सर्किट ब्रेकर

एलडब्ल्यू 36-126 110 केव्ही 126 केव्ही आउटडोअर एसएफ 6 सर्किट ब्रेकर

एलडब्ल्यू 36-126/145 एक संयुक्त उपकरण आहे ज्यात एसएफ 6 लाइव्ह टँक सर्किट ब्रेकरसह सेल्फ-ब्लास्ट आर्क विलुप्त होण्याचे तंत्रज्ञान आहे. सर्किट ब्रेकर एकल किंवा तीन पोल ऑपरेशनसाठी उपलब्ध आहेत ， याचा वापर रेट केलेला चालू, फॉल्ट करंट तोडण्यासाठी किंवा इलेक्ट्रिक लाईन्स स्विच करण्यासाठी केला जातो आणि अशा प्रकारे पॉवर सिस्टमचे नियंत्रण आणि संरक्षणाची जाणीव होते. हे नियमित ऑपरेशन करण्यास सक्षम आहे आणि कनेक्टिंग सर्किट ब्रेकर म्हणून देखील वापरले जाऊ शकते. नवीन वसंत ऑपरेटिंग यंत्रणा उच्च विश्वसनीयता आणि सुरक्षितता सुनिश्चित करते.

एलडब्ल्यू 36-126/3150-40 सेल्फ-एनर्झाइज्ड हाय व्होल्टेज एसएफ 6 सर्किट ब्रेकर हा एक आउटडोअर सर्किट ब्रेकर आहे जो उच्च-व्होल्टेज एसी सिस्टमसाठी डिझाइन केलेला आहे. जास्तीत जास्त 145 केव्ही आणि 50 हर्ट्झची रेटेड वारंवारता असलेल्या इलेक्ट्रिकल ग्रिडमध्ये वापरण्यासाठी हे आदर्श आहे. हा सर्किट ब्रेकर रेट केलेले प्रवाह, फॉल्ट प्रवाह किंवा सर्किट स्विच करण्यासाठी, पॉवर सिस्टमसाठी आवश्यक नियंत्रण आणि संरक्षण प्रदान करण्यासाठी वापरला जातो. हे नेटवर्क इंटरकनेक्शन्समध्ये लिंक ब्रेकर म्हणून वापरण्यासाठी देखील योग्य आहे.

हे उत्पादन एसएफ 6 गॅसचा वापर कंस विझवणे आणि इन्सुलेट माध्यम दोन्ही म्हणून करते. हे नवीनतम स्वयं-उन्नत कमानी विझविण्याच्या तंत्रज्ञानासह सुसज्ज आहे आणि एक नवीन वसंत-संचालित यंत्रणा आहे. एलडब्ल्यू 36-126/3150-40 लांब विद्युत जीवन, कमी ऑपरेशन प्रयत्न, कमी आवाज आणि उच्च विश्वसनीयता प्रदान करते, ज्यामुळे उच्च-उंचीच्या क्षेत्रासाठी किंवा 132 केव्ही पॉवर सिस्टमसाठी सर्वात विश्वासार्ह निवड आहे. हे एकाच प्रकारच्या आयातित उत्पादनांची जागा देखील बदलू शकते.

स्ट्रक्चरल वैशिष्ट्ये

सर्किट ब्रेकर तीन-फेज पोर्सिलेन कॉलम सिंगल-ब्रेक स्ट्रक्चर स्वीकारते. तीन टप्पे वसंत ऑपरेटिंग यंत्रणेने सुसज्ज आहेत, जी मध्यवर्ती व्यवस्था केली जाते आणि तीन-चरण चालविली जाते, म्हणून देखावा कादंबरी आणि उत्कृष्ट आहे. सर्किट ब्रेकर एसएफ 6 गॅसचा वापर इन्सुलेशन आणि आर्क विझविणारे माध्यम म्हणून वापरतो. ऑपरेशन दरम्यान, सर्किट ब्रेकरचा थ्री-पोल एसएफ 6 गॅस कनेक्ट केला जातो आणि पॉईंटर-प्रकार घनता रिले त्याच्या दबाव आणि घनतेच्या प्रगतीवर लक्ष ठेवण्यासाठी वापरली जाते. सर्किट ब्रेकर हालचाली प्रणालीतील स्वयं-उर्जा कमानी विझविणारे तत्त्व आणि ऑप्टिमाइझ्ड डिझाइनमुळे, यांत्रिक कार्यक्षमता प्रभावीपणे सुधारली जाते आणि ऑपरेटिंग कार्य कमी केले जाते;

उत्कृष्ट ब्रेकिंग कामगिरी आणि लांब विद्युत जीवन;

माउंटिंग फ्रेम आणि समर्थन संपूर्णपणे वाकलेल्या उच्च-गुणवत्तेच्या स्टील प्लेट्सचे बनलेले आहे. पृष्ठभागावरील उपचार हॉट-डिप गॅल्वनाइझिंग प्रक्रियेचा अवलंब करते. सर्व उघड्या फास्टनर्स उच्च-सामर्थ्यवान सामग्री आणि हॉट-डिप गॅल्वनाइज्ड किंवा स्टेनलेस स्टील मानक भागांचे बनलेले आहेत. यंत्रणा बॉक्स शेल स्टेनलेस स्टीलपासून बनलेला आहे, म्हणून उत्पादनास उत्कृष्ट गंज प्रतिकार आहे; उच्च यांत्रिक विश्वसनीयता आणि वारंवार ऑपरेट केली जाऊ शकते;

सल्फर हेक्साफ्लोराइड गॅसच्या मूळ उच्च इन्सुलेशन सामर्थ्यामुळे आणि सर्किट ब्रेकरच्या इष्टतम संपर्क हालचालीमुळे, सर्किट ब्रेकरने राजवटीशिवाय कॅपेसिटिव्ह प्रवाह तोडला; बाह्य इन्सुलेशन पातळी उच्च आहे, बाह्य इन्सुलेशन मोठ्या रांगणाच्या अंतरासह डिझाइन केलेले आहे, क्रीपेज रेशोचे अंतर ≥31 मिमी/केव्ही आहे आणि घाण प्रतिरोधक कामगिरी उत्कृष्ट आहे. हे कठोर वातावरणात सुरक्षितपणे कार्य करू शकते;

मजबूत वर्तमान वाहून नेण्याची क्षमता: तापमान वाढीची चाचणी 3150 ए च्या रेटेड करंटच्या 1.2 पट, म्हणजेच 3780 ए, आणि प्रत्येक बिंदूवर तापमानात वाढ होण्यास अद्याप एक मोठे फरक आहे;

उत्पादनाचे एकूण स्वरूप कॉम्पॅक्ट आहे, साइटवरील स्थापना आणि कमिशनिंग सोयीस्कर आहे आणि देखभाल वर्कलोड लहान आहे.

अनुप्रयोग:

पॉवर ग्रिड संरक्षण: संरक्षण आणि नियंत्रणासाठी 132 केव्ही किंवा उच्च व्होल्टेज पॉवर ग्रीडमध्ये मोठ्या प्रमाणात वापरले जाते.

स्विचिंग ऑपरेशन्स: सर्किट स्विचिंगसाठी आणि पॉवर सिस्टम इंटरकनेक्शन्समध्ये लिंक ब्रेकर म्हणून योग्य.

उच्च-उंचीचा वापर: त्याच्या मजबूत डिझाइन आणि प्रगत तंत्रज्ञानामुळे उच्च-उंचीच्या भागात वापरण्यासाठी आदर्श.

वापरासाठी पर्यावरणीय परिस्थिती

वापरासाठी सामान्य पर्यावरणीय परिस्थिती खालील आवश्यकता पूर्ण करतात:

अ) सभोवतालच्या हवेचे तापमान -25 ℃ (-40 ℃) ~ +40 ℃;

बी) उंची ≤2500 मी (2000 मी);

सी) वारा वेग ≤34 मी/से;

डी) दैनंदिन तापमान फरक ≤25 ℃;

ई) सूर्यप्रकाशाची तीव्रता ≤1000 डब्ल्यू/मीटर;

एफ) भूकंप प्रतिकार पातळी भूकंप तीव्रता 8 अंश (क्षैतिज प्रवेग 0.2 जी, अनुलंब प्रवेग 0.1 जी);

g) बर्फाची जाडी ≤10 मिमी;

एच) जीबी/टी 5582 मध्ये वायू प्रदूषण पातळी पातळीपेक्षा जास्त नाही;

i) स्थापना स्थान मैदानी.

वापरकर्त्यास वापराच्या वातावरणाच्या परिस्थितीसाठी विशेष आवश्यकता असल्यास ते लियॉन्ड तज्ञांशी बोलणी करू शकतात.

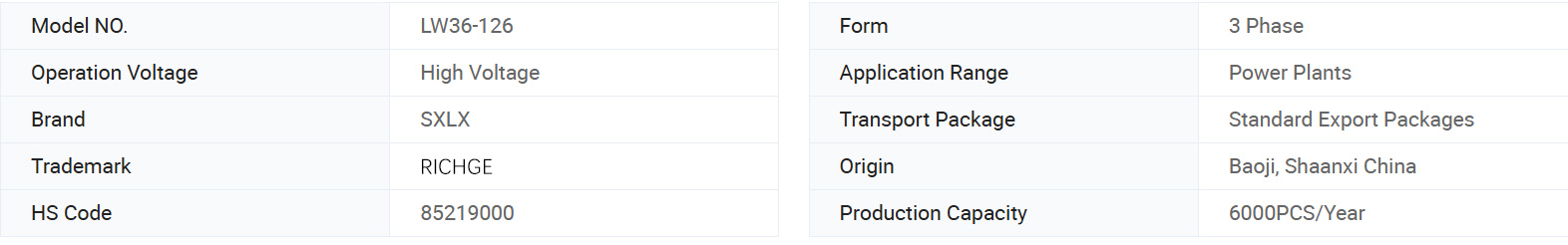

मूलभूत माहिती.

तांत्रिक मापदंड

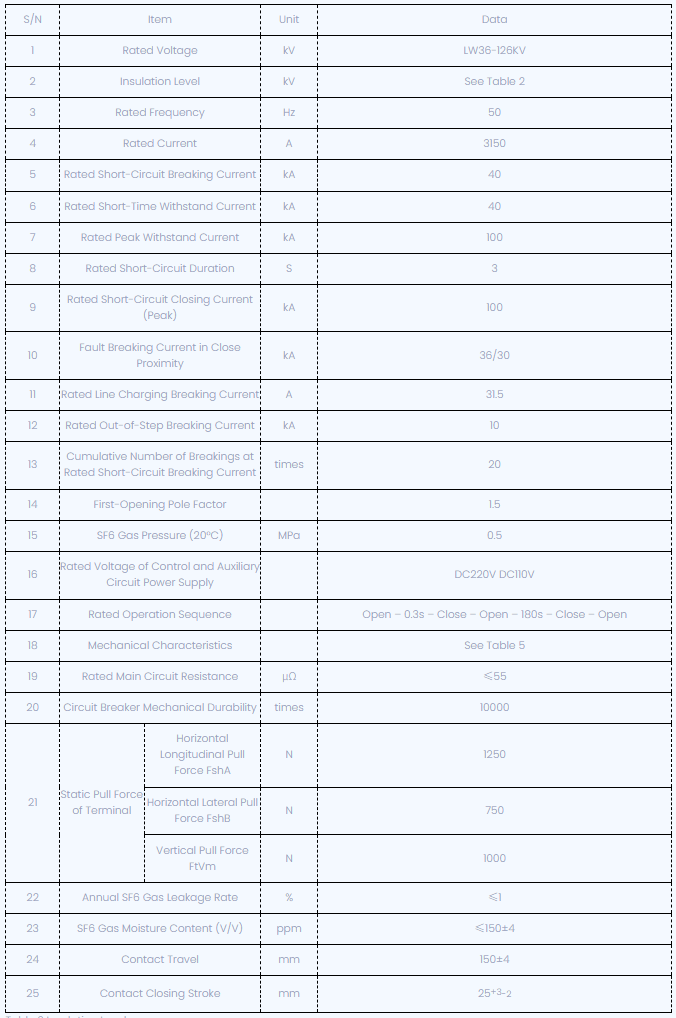

एलडब्ल्यू 36-126 एसएफ 6 सर्किट ब्रेकर तांत्रिक पॅरामीटर्स

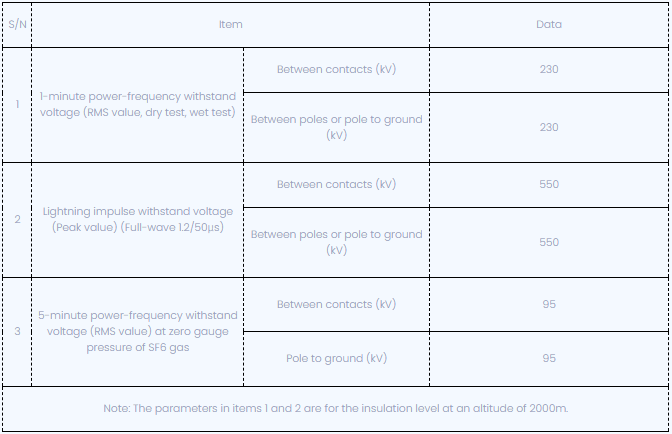

सारणी 2 इन्सुलेशन लेव्हल

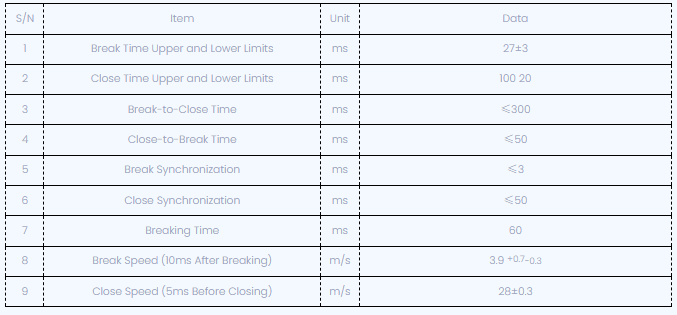

सारणी 3 यांत्रिक वैशिष्ट्ये

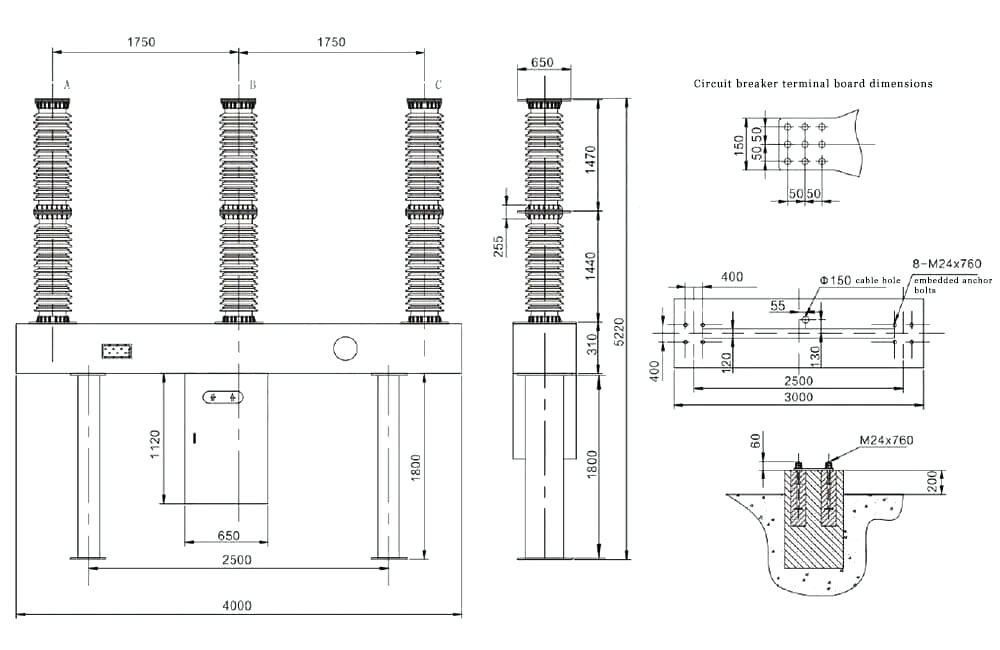

तांत्रिक रेखांकन

LW36 एसएफ 6 सर्किट ब्रेकर ऑर्डर सूचना

सर्किट ब्रेकर मॉडेल आणि वैशिष्ट्ये;

रेट केलेले इलेक्ट्रिकल पॅरामीटर्स (व्होल्टेज, चालू, ब्रेकिंग करंट इ.)

वापरासाठी पर्यावरणीय परिस्थिती (सभोवतालचे तापमान, उंची, पर्यावरण प्रदूषण पातळी)

रेटेड कंट्रोल सर्किट इलेक्ट्रिकल पॅरामीटर्स (उर्जा स्टोरेज मोटरचे रेट केलेले व्होल्टेज, ओपनिंग आणि क्लोजिंग कॉइलचे रेट केलेले व्होल्टेज);

सुटे भाग, विशेष उपकरणे आणि साधने आवश्यक असलेले नाव आणि प्रमाण (स्वतंत्रपणे ऑर्डर करणे आवश्यक आहे);

प्राथमिक अप्पर टर्मिनलची वायरिंग दिशा.

LW36 एसएफ 6 सर्किट ब्रेकर ऑर्डर सूचना

सर्किट ब्रेकर मॉडेल आणि वैशिष्ट्ये;

रेट केलेले इलेक्ट्रिकल पॅरामीटर्स (व्होल्टेज, चालू, ब्रेकिंग करंट इ.)

वापरासाठी पर्यावरणीय परिस्थिती (सभोवतालचे तापमान, उंची, पर्यावरण प्रदूषण पातळी)

रेटेड कंट्रोल सर्किट इलेक्ट्रिकल पॅरामीटर्स (उर्जा स्टोरेज मोटरचे रेट केलेले व्होल्टेज, ओपनिंग आणि क्लोजिंग कॉइलचे रेट केलेले व्होल्टेज);

सुटे भाग, विशेष उपकरणे आणि साधने आवश्यक असलेले नाव आणि प्रमाण (स्वतंत्रपणे ऑर्डर करणे आवश्यक आहे);

प्राथमिक अप्पर टर्मिनलची वायरिंग दिशा.
