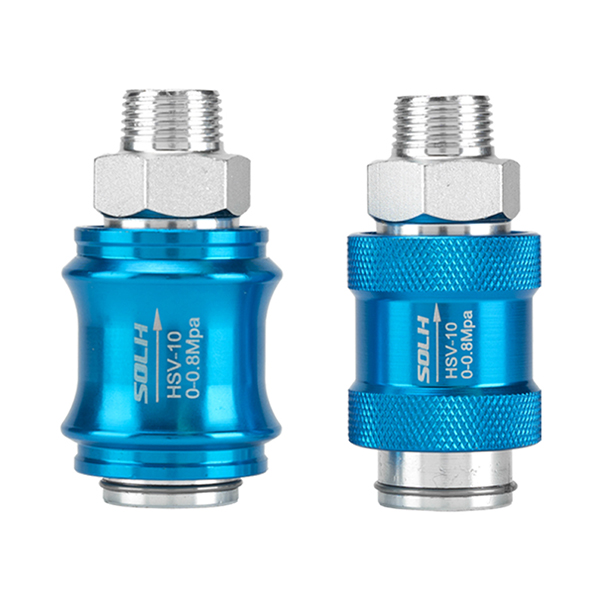

ब्रँड: SOLH by Richge Technology | वायवीय सर्किट मॅन्युअल ऑन-ऑफ आणि प्रेशर रिलीफसाठी 3/2 वे सेल्फ-लॉकिंग हँड स्लाइड व्हॉल्व्ह
SOLH HSV मालिका एक मानक आहे3/2 मार्ग हँड स्लाइड वायवीय वाल्व स्ट्रेट-थ्रू स्लीव्ह पुश-पुल स्ट्रक्चरसह, AirTAC HSV मालिका वैशिष्ट्यांशी पूर्णपणे सुसंगत आणि देशांतर्गत समतुल्य मॉडेल्ससह सार्वत्रिक बदलण्यायोग्य. नॉन-स्प्रिंग सेल्फ-लॉकिंग डिझाइनचा अवलंब केल्याने, ते फॉरवर्ड पुशिंगद्वारे हवेचा पुरवठा चालू ठेवते आणि बॅकवर्ड खेचून दाब आराम एक्झॉस्ट करते. बिल्ट-इन एक्झॉस्ट लॉजिकसह, वाल्व बंद होताना मागील पाइपलाइनमधून अवशिष्ट दाब त्वरित सोडतो. हे वायवीय शाखा सर्किट्ससाठी मॅन्युअल मुख्य स्विच आणि उपकरणांच्या देखभालीसाठी एअर कट-ऑफ सेफ्टी व्हॉल्व्ह म्हणून व्यावसायिकरित्या लागू केले जाते, स्थिर स्व-लॉकिंग आणि सुरक्षित दाब आराम कार्यप्रदर्शन वैशिष्ट्यीकृत करते.
1.1 कोर एअर पोर्ट लॉजिक आणि ऑपरेटिंग तत्त्व
• एअर पोर्ट व्याख्या: पी (एअर इनलेट), ए (वर्किंग आउटलेट), आर (अंगभूत एक्झॉस्ट पोर्ट)
• सामान्यतः बंद राज्य: P-A सर्किट डिस्कनेक्ट झाले, A-R सर्किट सतत एक्झॉस्टसाठी उघडे
• कार्यरत पुश स्थिती: P-A सर्किट हवा पुरवठ्यासाठी जोडलेले आहे, A-R सर्किट दाब धारण करण्यासाठी बंद आहे
• ऑपरेटिंग वैशिष्ट्य: यांत्रिक स्व-लॉकिंग स्ट्रक्चरसह अक्षीय स्लीव्ह पुश-पुल ऑपरेशन, हात सोडल्यानंतर स्थितीत विचलन नाही

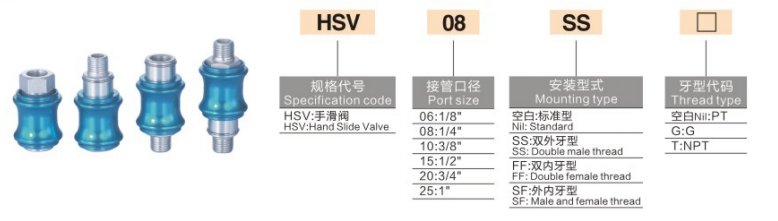

कोडिंग लॉजिक: HSV [पोर्ट साइज] - [थ्रेड स्ट्रक्चर कोड] + [थ्रेड प्रकार कोड]
2.1 पोर्ट आकार तपशील
• 06: G1/8 (PT1/8)
• 08: G1/4 (PT1/4)
• 10: G3/8 (PT3/8)
• 15: G1/2 (PT1/2)
• 20: G3/4
• 25: G1
2.2 थ्रेड स्ट्रक्चर प्रत्यय कोड
• SF: मानक रचना, एक टोकाचा बाह्य धागा + एक टोकाचा अंतर्गत धागा (सर्वात सामान्य मॉडेल)
• एस.एस: दोन्ही टोकांना दुहेरी बाह्य धागा
• एफएफ: दोन्ही टोकांना दुहेरी अंतर्गत धागा
2.3 थ्रेड प्रकार कोड
• डीफॉल्ट: पीटी टेपर धागा
• G: ब्रिटिश मानक समांतर धागा
• T: NPT अमेरिकन मानक टेपर धागा
मॉडेल उदाहरण: HSV08-SF | G1/4 पोर्ट, स्टँडर्ड एक-बाह्य-एक-अंतर्गत थ्रेड हँड स्लाइड व्हॉल्व्ह, बाजारात सर्वाधिक वापरले जाणारे तपशील
2.4 पूर्ण मालिका मुख्य प्रवाहातील तपशील पॅरामीटर्स
|
मॉडेल |
थ्रेड आकार |
प्रभावी क्षेत्र |
Cv मूल्य |
जुळणारी ट्यूब |
|
HSV06 |
G1/8 |
23 मिमी² |
1.28 |
φ4/φ6 |
|
HSV08 |
G1/4 |
40 मिमी² |
2.20 |
φ6/φ8 |
|
HSV10 |
G3/8 |
62 मिमी² |
3.50 |
φ१० |
|
HSV15 |
G1/2 |
140 मिमी² |
7.80 |
φ12/φ16 |
|
HSV20 |
G3/4 |
250 मिमी² |
13.8 |
φ२० |
|
HSV25 |
G1 |
392 मिमी² |
21.8 |
φ25 |
|
पॅरामीटर आयटम |
तपशील |
|
कार्यरत दबाव श्रेणी |
0～1.0MPa |
|
पुरावा दाब |
1.5MPa |
|
कामाचे माध्यम |
फिल्टर केलेली संकुचित हवा (≥40μm), ल्युब-फ्री ऑपरेशन |
|
कार्यरत तापमान श्रेणी |
-20 ℃～+70℃ |
|
शरीर साहित्य |
हार्ड anodized ॲल्युमिनियम मिश्र धातु |
|
स्पूल साहित्य |
स्टेनलेस स्टील, पोशाख-प्रतिरोधक आणि विरोधी गंज |
|
सीलिंग साहित्य |
NBR नायट्रिल रबर, टिकाऊ हवाबंद सील |
|
ऑपरेटिंग थ्रस्ट |
18～25N, गुळगुळीत पुश-पुल आणि स्थिर स्व-लॉकिंग |
|
एक्झॉस्ट स्ट्रक्चर |
अंगभूत लपलेले एक्झॉस्ट होल, त्वरित अवशिष्ट दाब आराम |
• इनलाइन स्ट्रेट-थ्रू इंस्टॉलेशन: वायवीय शाखा पाइपलाइनमध्ये मालिका कनेक्शनसाठी डिझाइन केलेले, बेसची आवश्यकता नाही, साध्या आणि जागा-बचत लेआउटसाठी थेट थ्रेड केलेले आणि एअर पाईप्सच्या मध्यभागी स्थापित केले जाऊ शकते.
• सुरक्षित 3/2 वे प्रेशर रिलीफ लॉजिक: हवेचे सेवन बंद करण्यासाठी ओढा आणि मागील सिलिंडर आणि पाइपलाइनमधून सर्व अवशिष्ट दाब सोडा; हवा पुरवठा आणि दाब होल्डिंग पुनर्संचयित करण्यासाठी दाबा. उपकरणांच्या देखभालीदरम्यान अवशिष्ट दाब धोके प्रभावीपणे काढून टाकते.
• विश्वासार्ह स्व-लॉकिंग कार्यप्रदर्शन: मेकॅनिकल पोझिशनिंग सेल्फ-लॉकिंग स्ट्रक्चर, स्प्रिंग रिसेट नाही, ऑपरेशननंतर स्थिर पोजीशनिंग, अपघाती विस्थापन किंवा हवा गळती नाही.
• वैविध्यपूर्ण थ्रेड मॅचिंग: एकाधिक थ्रेड स्ट्रक्चर्स आणि प्रकार पर्यायी, लवचिक ऑन-साइट असेंबलीसाठी द्रुत फिटिंग्ज, अंतर्गत थ्रेड जॉइंट्स आणि KQ2 एअर पाईप्ससह पूर्णपणे सुसंगत.
• टिकाऊ अँटी-गंज रचना: हार्ड एनोडाइज्ड ॲल्युमिनियम बॉडी आणि स्टेनलेस स्टील स्पूल जटिल वातावरणात पोशाख प्रतिरोध, ऑक्सिडेशन प्रतिरोध आणि दीर्घकालीन स्थिर ऑपरेशन साध्य करतात.
|
तुलना आयटम |
HSV हँड स्लाइड व्हॉल्व्ह (3/2 मार्ग) |
4HV हँड रोटरी व्हॉल्व्ह (4/2/3 मार्ग) |
|
एअर पोर्ट कॉन्फिगरेशन |
3 पोर्ट (P/A/R), ऑन-ऑफ आणि प्रेशर रिलीफसाठी समर्पित |
4 पोर्ट (P/A/B/R), ड्युअल-सर्किट सिलेंडर स्विचिंगसाठी |
|
ऑपरेशन मोड |
अक्षीय स्लीव्ह पुश-पुल |
90° नॉब रोटेशन |
|
मुख्य अनुप्रयोग |
वायवीय शाखा स्विच, देखभाल एअर कट ऑफ आणि दबाव आराम |
सिलेंडर विस्तार आणि मागे घेण्याचे थेट मॅन्युअल नियंत्रण |
• सिंगल सिलेंडर शाखा नियंत्रण: उपकरणे बंद आणि देखभालीसाठी मॅन्युअल एअर कट-ऑफ आणि अवशिष्ट दाब आराम लक्षात घेण्यासाठी हवा स्त्रोत आणि सोलेनोइड वाल्व दरम्यान स्थापित केले.
• उपकरणे मुख्य एअर कट-ऑफ: एकूणच जलद दाब आराम आणि सुरक्षित शटडाउन ऑपरेशनसाठी टूलींग उपकरणांच्या मुख्य एअर इनटेक पाइपलाइनवर आरोहित.
• व्हॅक्यूम सर्किट स्विचिंग: मॅन्युअल स्टार्ट-स्टॉप कंट्रोलसाठी व्हॅक्यूम पंप शाखा सर्किट्सवर लागू; व्हॅक्यूम दाब द्रुतपणे सोडण्यासाठी आणि सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी वाल्व खेचा.
SOLH HSV मालिका अंगभूत प्रेशर रिलीफ फंक्शनसह 3/2 मार्ग स्व-लॉकिंग स्ट्रेट-थ्रू हँड स्लाइड व्हॉल्व्ह आहे. ल्युब-फ्री ऑपरेशन, वैविध्यपूर्ण थ्रेड पर्याय आणि सुरक्षित अवशिष्ट दाब एक्झॉस्ट लॉजिक वैशिष्ट्यीकृत, हा वायवीय सर्किट देखभाल आणि शाखा ऑन-ऑफ नियंत्रणासाठी मानक मॅन्युअल एअर सोर्स स्विच वाल्व आहे.
