ASC मालिका वन-वे थ्रॉटल वाल्व
  • ASC मालिका वन-वे थ्रॉटल वाल्वASC मालिका वन-वे थ्रॉटल वाल्व

ASC मालिका वन-वे थ्रॉटल वाल्व

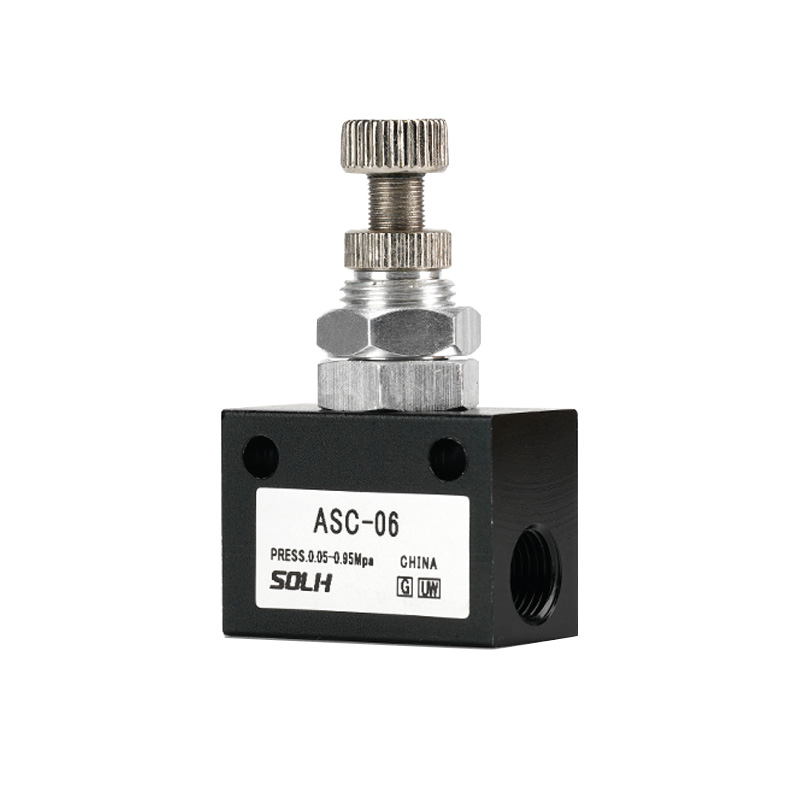

SOLH ASC मालिका वन-वे एक्झॉस्ट थ्रॉटल व्हॉल्व्ह, AirTAC मानक ॲल्युमिनियम मिश्र धातु इन-लाइन वायवीय प्रवाह नियंत्रण वाल्व. पुश-फिट जॉइंटशिवाय थ्रेड-प्रकार, लॉक अँटी-व्हायब्रेशन ॲडजस्टमेंट नट, डबल-ॲक्टिंग सिलेंडर स्पीड रेग्युलेशनसाठी एक्झॉस्ट थ्रॉटलिंग. मॉडेल्स ASC100-06, ASC200-08, ASC300-10, ASC300-15 PT/G/NPT थ्रेड पर्यायांसह, सामान्य हेतू स्वयंचलित वायवीय सर्किटसाठी आदर्श.

ASC मालिका वन-वे थ्रॉटल वाल्व | ॲल्युमिनियम मिश्र धातु इन-लाइन वायवीय गती नियंत्रण वाल्व

ब्रँड: SOLH by Richge Technology | युनिव्हर्सल AirTAC मानक वायवीय प्रवाह नियंत्रण वाल्व


1. उत्पादन विहंगावलोकन

     SOLH ASC मालिका आहे aकिफायतशीर ॲल्युमिनियम मिश्र धातु इन-लाइन वन-वे थ्रॉटल व्हॉल्व्ह चीनी वायवीय बाजारात मोठ्या प्रमाणावर दत्तक. यात AS मालिकेसारखीच कोर न्यूमॅटिक फंक्शन्स आहेत परंतु ऑल-ॲल्युमिनियम स्क्वेअर बॉडीसह अधिक टिकाऊ थ्रेडेड इन-लाइन इन्स्टॉलेशन संरचना स्वीकारते. मानक सिलेंडर गती नियमनासाठी डिझाइन केलेले, ते विनामूल्य फॉरवर्ड एअर इनटेक आणि अचूक एक्झॉस्ट थ्रॉटलिंग नियंत्रण ओळखते. कॉम्पॅक्ट स्ट्रक्चर, स्थिर समायोजन आणि सार्वत्रिक थ्रेड वैशिष्ट्यांसह, हे सामान्य स्वयंचलित वायवीय सर्किट्ससाठी मुख्य प्रवाहातील आर्थिक गती नियंत्रण समाधान आहे.


2. मुख्य कार्य कार्य (एक्झॉस्ट थ्रॉटलिंग तत्त्व)

     ASC वाल्व मानकांचे अनुसरण करतेएक्झॉस्ट थ्रॉटलिंग कंट्रोल लॉजिक, वायवीय सिलेंडर गती नियमनासाठी सर्वात विश्वासार्ह पद्धत:

     • फॉरवर्ड एअर इनटेक (सिलेंडर विस्तार): बिल्ट-इन चेक व्हॉल्व्ह पूर्णपणे उघडतो, जवळजवळ अबाधित सरळ-माध्यमातून वायुप्रवाह शून्य प्रवाहाच्या तोट्यासह सक्षम करतो, जलद आणि गुळगुळीत सिलेंडर क्रिया सुनिश्चित करतो.

     • रिव्हर्स एक्झॉस्ट (सिलेंडर मागे घेणे): चेक व्हॉल्व्ह आपोआप बंद होतो. अचूक सिलेंडर मागे घेण्याच्या गती नियंत्रणाची जाणीव करून समायोजित करण्यायोग्य थ्रॉटलिंगसाठी एक्झॉस्ट हवा अचूक सुई वाल्वमधून जाते.

      •मुख्य अनुप्रयोग: डबल-ॲक्टिंग सिलिंडरचा विस्तार किंवा मागे घेण्याची गती अचूकपणे समायोजित करा; एक्झॉस्ट-साइड थ्रॉटलिंग ही औद्योगिक परिस्थितींमध्ये सर्वात सामान्यपणे वापरली जाणारी आणि स्थिर वायवीय गती नियमन पद्धत आहे.


3. मॉडेल कोडिंग नियम आणि थ्रेड तपशील

     कोडिंग स्वरूप: ASC[आकार मालिका]-[थ्रेड कॅलिबर]+[थ्रेड प्रत्यय]

  3.1 आकार आणि कॅलिबर व्याख्या

     • 100 मालिका: ०६ = G1/8 (PT1/8)

     • 200 मालिका: 08 = G1/4 (PT1/4) | सर्वाधिक सार्वत्रिक मुख्य प्रवाहातील मॉडेल

     • 300 मालिका: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 थ्रेड प्रकार प्रत्यय

     • कोरा: मानक PT टेपर थ्रेड (डीफॉल्ट)

     • G: ब्रिटिश मानक G समांतर धागा

     • T: NPT अमेरिकन मानक टेपर धागा


4. पूर्ण मालिका मानक तपशील आणि प्रवाह मापदंड

मॉडेल

थ्रेड आकार

थ्रॉटलिंग फ्लो (एक्झॉस्ट एल/मिनिट)

मुक्त प्रवाह (लि./मिनिट सेवन)

ASC100-06

G1/8

200

400

ASC200-08

G1/4

450

800

ASC300-10

G3/8

1250

1500

ASC300-15

G1/2

1650

2500


5. कोर तांत्रिक पॅरामीटर्स

पॅरामीटर आयटम

तपशील

कार्यरत दबाव श्रेणी

०.०५–०.९५ एमपीए

पुरावा दाब

1.5 एमपीए

कार्यरत तापमान श्रेणी

-20 ℃~+70℃

शरीर साहित्य

उच्च-शक्ती ॲल्युमिनियम मिश्र धातु, अँटी-रस्ट आणि टिकाऊ

सीलिंग साहित्य

NBR नायट्रिल रबर, पोशाख-प्रतिरोधक आणि हवाबंद

नियंत्रण पद्धत

अचूक सुई वाल्व स्टेपलेस गती नियमन

कार्य तत्त्व

मोफत सेवन + एक्झॉस्ट थ्रॉटलिंग गती नियंत्रण


6. संरचनात्मक वैशिष्ट्ये आणि स्थापना सूचना

     • एकात्मिक ॲल्युमिनियम मिश्र धातु स्क्वेअर बॉडी: उच्च स्ट्रक्चरल सामर्थ्य असलेली कॉम्पॅक्ट आणि हलकी रचना, विकृत करणे सोपे नाही. बिल्ट-इन पुश-फिट जॉइंट्सशिवाय पूर्ण थ्रेडेड इन-लाइन डिझाइन स्वीकारते, टयूबिंग कनेक्शनसाठी स्वतंत्र पाईप फिटिंगची आवश्यकता असते, मजबूत सुसंगतता आणि उच्च टिकाऊपणा वैशिष्ट्यीकृत करते.

     • स्पष्ट प्रवाह दिशा ओळख: रिव्हर्स इंस्टॉलेशन एरर टाळण्यासाठी आणि योग्य गती नियमन लॉजिक सुनिश्चित करण्यासाठी सिलेंडरच्या बाजूकडे (एक्झॉस्ट थ्रॉटलिंग दिशा) निर्देशित करून वाल्व बॉडीवर चिन्हांकित केलेला मानक प्रवाह बाण.

     • लॉक करण्यायोग्य अँटी-कंपन समायोजन: शीर्ष समायोजन नॉब आणि लॉक नटसह सुसज्ज. स्पीड पॅरामीटर सेटिंग केल्यानंतर, उपकरणाच्या कंपनामुळे होणारे पॅरामीटर वाहणे टाळण्यासाठी, दीर्घकालीन स्थिर ऑपरेशन राखण्यासाठी नट लॉक केले जाऊ शकते.

     • सर्व दिशात्मक स्थापना: साइटवरील विविध जटिल पाइपलाइन लेआउट वातावरणाशी जुळवून घेऊन, दिशाहीन मर्यादांशिवाय अनियंत्रित कोन स्थापनेला समर्थन देते.

     • संवेदनशील आणि अचूक नियमन: प्रिसिजन सुई व्हॉल्व्ह कोर गुळगुळीत स्टेपलेस स्पीड ऍडजस्टमेंट सुनिश्चित करते, प्रभावीपणे सिलेंडर जिटर आणि अस्थिर वेग समस्या सोडवते.


7. मुख्य निवड फरक: ASC वि AS मालिका

तुलना आयटम

ASC मालिका

AS मालिका (SMC मानक)

शरीर साहित्य

पूर्ण ॲल्युमिनियम मिश्र धातु (मजबूत आणि टिकाऊ)

प्लास्टिक + आंशिक धातू संमिश्र

कनेक्शन पद्धत

शुद्ध थ्रेडेड इन-लाइन इंस्टॉलेशन, पुश-फिट नाही

एकात्मिक पुश-फिट कनेक्टर

खंड आणि रचना

चौरस शरीर, किंचित मोठे, उच्च कडकपणा



कॉस्ट पोझिशनिंग

आर्थिक आणि किफायतशीर, देशांतर्गत ऑटोमेशनसाठी मुख्य प्रवाहात

आयात केलेल्या उपकरणांसाठी उच्च-अंत स्थिती, लवचिक मांडणी

लागू परिस्थिती

सामान्य औद्योगिक मानक वायवीय सर्किट्स

उच्च-परिशुद्धता कॉम्पॅक्ट स्वयंचलित उपकरणे


8. व्यावसायिक निवड मार्गदर्शक

     • सूक्ष्म सिलेंडर आणि लहान प्रवाह सर्किट: निवडाASC100-06 (G1/8), φ12–φ20 लहान-बोअर सिलिंडर आणि अचूक सूक्ष्म वायवीय नियंत्रणासाठी योग्य.

     • मानक सामान्य सिलेंडर (सर्वात सार्वत्रिक): निवडाASC200-08 (G1/4), जुळणारे φ12–φ40 पारंपारिक सिलिंडर, बहुतेक स्वयंचलित उत्पादन रेषा, पॅकेजिंग आणि क्लॅम्पिंग उपकरणांना लागू.

     • मोठ्या बोअर सिलेंडर आणि उच्च प्रवाह मागणी: निवडाASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 आणि त्याहून अधिक मोठे-बोअर सिलिंडर आणि हाय-स्पीड हेवी-लोड वायवीय प्रणालींसाठी.


एका वाक्याचा सारांश

     SOLH ASC मालिका एक युनिव्हर्सल ॲल्युमिनियम मिश्र धातु थ्रेडेड वन-वे एक्झॉस्ट थ्रॉटल व्हॉल्व्ह आहे, ज्यामध्ये मोफत सेवन आणि अचूक एक्झॉस्ट गती नियमन, लॉक करण्यायोग्य अँटी-व्हायब्रेशन संरचना आणि किफायतशीर कामगिरी आहे. हे मानक वायवीय सिलेंडर रेसिप्रोकेटिंग मोशनसाठी पसंतीचे किफायतशीर स्पीड कंट्रोल व्हॉल्व्ह आहे, जे AirTAC घरगुती वायवीय प्रणालींशी व्यापकपणे सुसंगत आहे.
