ARM5 मालिका अल्ट्रा-कॉम्पॅक्ट प्रेशर रेग्युलेटर (ARM5S)

ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

उत्पादन स्थिती

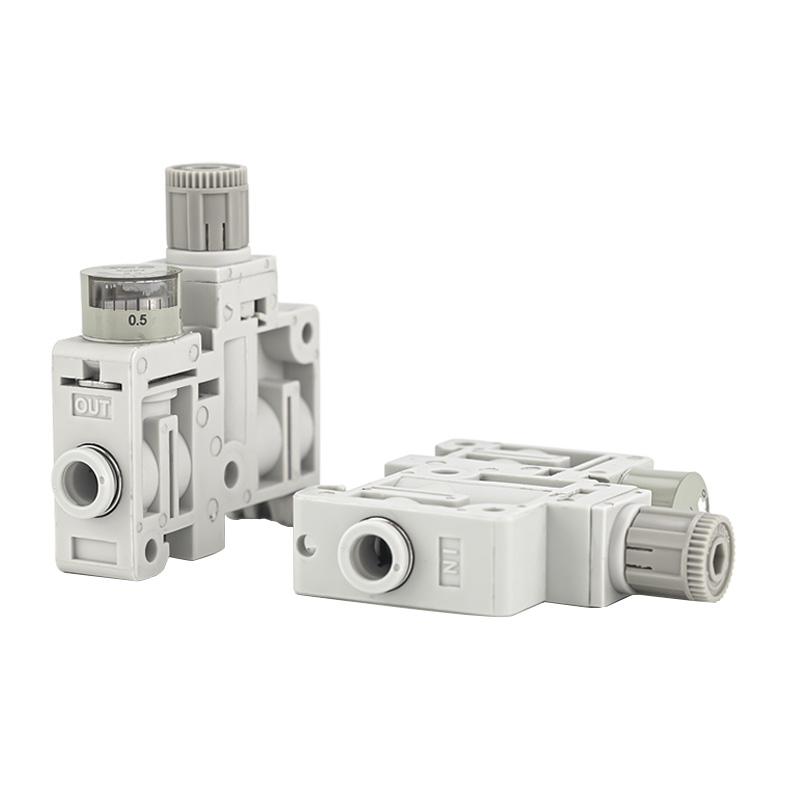

     ARM5 सिंगल रेग्युलेटर मॉडेल ARM5S हे अंगभूत मानक रिव्हर्स फ्लो फंक्शनसह 14mm अल्ट्रा-नॅरो डायरेक्ट-ॲक्टिंग पिस्टन प्रेशर रेग्युलेटर आहे. यात लहान आकारमान, पर्यायी सिंगल इंडिपेंडेंट इन्स्टॉलेशन किंवा मॅनिफोल्ड स्टॅक केलेले असेंब्ली, इंटिग्रेटेड वन-टच पुश-इन कनेक्टर्स आणि उच्च-परिशुद्धता दाब ट्यूनिंग वैशिष्ट्ये आहेत. हे मिनी रेग्युलेटर सूक्ष्म वायवीय सर्किट्ससाठी कठोर जागेच्या मर्यादा आवश्यकतांसह सानुकूलित केले आहे.

रचना आणि कार्य तत्त्व

     · थेट-अभिनय पिस्टन बांधकाम; मानक, नॉन-रिलीफ आवृत्ती पर्यायी म्हणून आराम आवृत्ती

     · मानक रिव्हर्स फ्लो डिझाइन आउटलेट पोर्टपासून इनलेट पोर्टपर्यंत बॅकफ्लोला परवानगी देते

     · φ4, φ6, 5/32" आणि 1/4" टयूबिंगसाठी एकात्मिक पुश-इन फिटिंग्ज सरळ आणि कोपर प्रकारात उपलब्ध आहेत

     · दोन माउंटिंग सोल्यूशन्स: डायरेक्ट पॅनेल माउंटिंग आणि डीआयएन रेल माउंटिंग

     अल्ट्रा-लाइट शरीराचे वजन फक्त 33 ग्रॅम

मुख्य मुख्य वैशिष्ट्ये

     1. 14 मिमी अल्ट्रा-कॉम्पॅक्ट अरुंद घरे शरीराची रुंदी केवळ 14 मिमी आहे, ज्याचा आवाज पारंपारिक AR20 मानक नियामकांच्या 1/7 पर्यंत कमी केला जातो. हे एम्बेडेड मशिनरी, कंट्रोल पॅनल आणि कॉम्पॅक्ट लहान जिग्समध्ये अखंडपणे बसते.

     2. उच्च-परिशुद्धता समायोज्य दाबसमायोज्य दाब श्रेणी 0.05–0.7 MPa कव्हर करते. स्टँडर्ड रिलीफ मॉडेल स्थिर आउटपुटसाठी आपोआप अतिरिक्त दबाव सोडते; वैकल्पिक नॉन-रिलीफ मॉडेल उच्च दाब धारणा कार्यप्रदर्शन प्रदान करते.

     3. बिल्ट-इन स्टँडर्ड रिव्हर्स फ्लो फंक्शनआऊटलेट प्रेशर इनलेट प्रेशर ओलांडल्यावर अंतर्गत चॅनल आपोआप उघडते. एकूण एअर सर्किट लेआउट सुलभ करण्यासाठी ते थेट सोलेनोइड वाल्व्हच्या डाउनस्ट्रीममध्ये स्थापित केले जाऊ शकते.

     4. लवचिक कनेक्टर आणि एकाधिक माउंटिंग वेज स्ट्रेट आणि एल्बो फिटिंग्ज इनलेट आणि आउटलेट पोर्टसाठी अदलाबदल करण्यायोग्य आहेत. रेग्युलेटर डायरेक्ट फिक्सिंग आणि DIN रेल स्टॅकिंगला समर्थन देतो, 0.8MPa वर रेट केलेल्या पर्यायी साइड-माउंट प्रेशर गेजसह.

     5. गंज प्रतिरोधक आणि दीर्घ सेवा जीवन एकत्रित राळ आणि ॲल्युमिनियम मिश्र धातु गृहनिर्माण गंज प्रतिकार. लागू वातावरणीय तापमान -5℃ ते +60℃ पर्यंत असते. स्नेहन-मुक्त ऑपरेशन स्थिर दीर्घकालीन सायकलिंग कामगिरी सुनिश्चित करते.

तांत्रिक तपशील सारणी

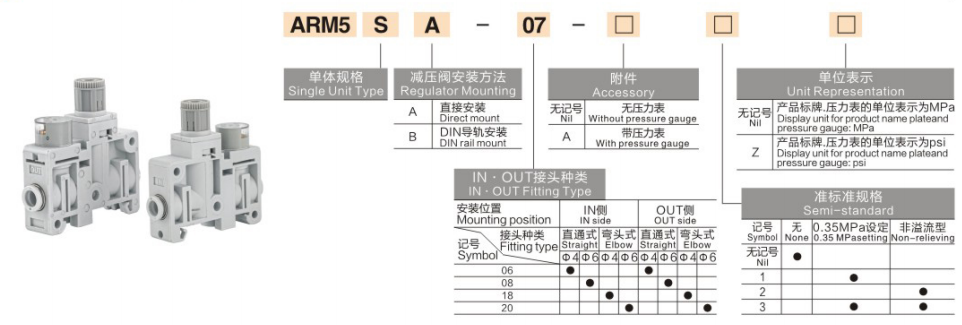

मॉडेल कोड स्पष्टीकरण

उदाहरण: ARM5SA-07-A

     · ARM5S: एकल स्वतंत्र नियामक संस्था

     · A: DIN रेल माउंट; बी: थेट पॅनेल माउंट

     · 07: फिटिंग कॉन्फिगरेशन (φ6 ट्यूबसाठी सरळ + आउट सरळ)

     · A: साइड प्रेशर गेजसह सुसज्ज; रिक्त = गेजशिवाय

ठराविक अनुप्रयोग परिस्थिती

     3C इलेक्ट्रॉनिक्स, वैद्यकीय उपकरणे आणि लहान रोबोट्ससाठी सूक्ष्म ऑटोमेशन उपकरणे आणि अचूक जिग्स अत्यंत मर्यादित स्थापना जागेसह उपकरणे मांडणी मायक्रो-फ्लो प्रिसिजन कंट्रोल: एअर ब्लोइंग, व्हॅक्यूम सक्शन, फ्लुइड डिस्पेंसिंग आणि पोझिशनिंग ॲक्च्युएशन मल्टी-सर्किट मॅनिफोल्ड स्टॅकिंग सिस्टम्स, कनेक्टिंग इन्स्टॉलेशन 1 पर्यंत सपोर्टिंग स्टेशन्स उलट प्रवाह वैशिष्ट्य

एका वाक्याचा सारांश

     ARM5S मिनी प्रेशर रेग्युलेटरमध्ये 14mm अल्ट्रा-नॅरो पिस्टन स्ट्रक्चर, स्टँडर्ड रिव्हर्स फ्लो डिझाइन, इंटिग्रेटेड पुश-इन फिटिंग, सिंगल/मॅनिफॉल्ड माउंटिंग आणि फक्त 33g लाइटवेट बॉडी, मायक्रो प्रिसिजन न्यूमॅटिक प्रेशर कंट्रोलसाठी पसंतीचे उपाय म्हणून काम करते. मेटा शीर्षक आणि मेटा कॉम्प्लेक्स एआरएम 15 मि.मी. नियामक | रिचज टेक्नॉलॉजी मेटा वर्णन: रिचज एआरएम5एस लघु वायवीय नियामक मानक रिव्हर्स फ्लोसह, डीआयएन रेल मॅनिफोल्ड माउंट, लहान अचूक ऑटोमेशन सर्किट्ससाठी लाइटवेट 33g डिझाइन.
