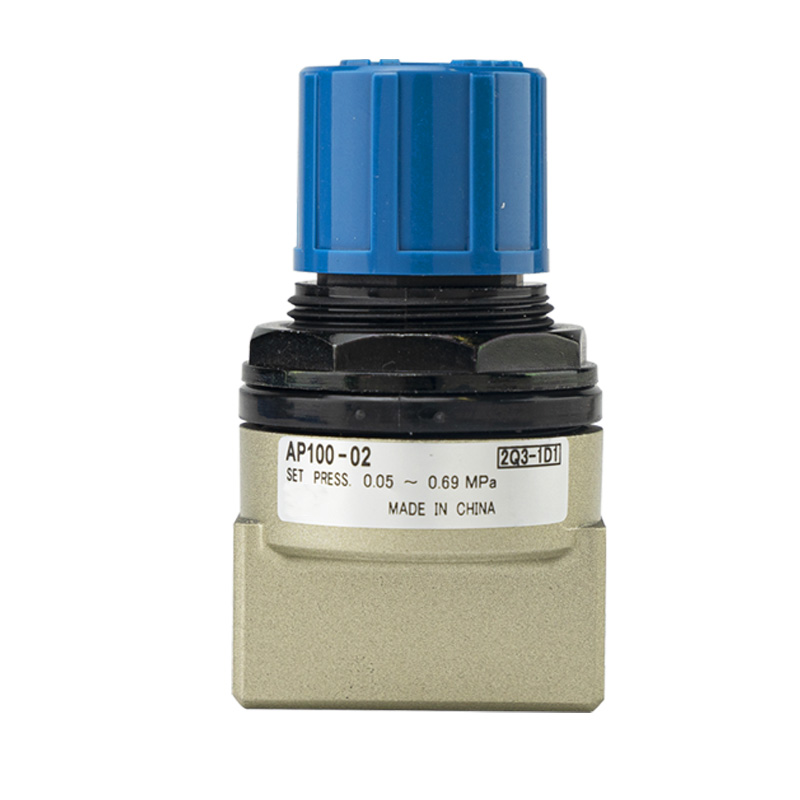

AP100 मालिका कॉम्पॅक्ट प्रेशर रिलीफ वाल्व

ब्रँड:SOLH by Richge Technology (睿其格科技)

उत्पादन स्थिती

     AP100 मालिका लघु वायवीय सर्किट्ससाठी थेट-अभिनय स्प्रिंग कॉम्पॅक्ट रिलीफ वाल्व आहे. प्रीसेट व्हॅल्यू ओलांडल्यानंतर सिस्टम दाब स्थिर करण्यासाठी ते आपोआप अतिरिक्त हवा बाहेर टाकते. लघु आकार आणि सुलभ दाब ट्यूनिंग वैशिष्ट्यीकृत, हे कॉम्पॅक्ट वायवीय उपकरणांसाठी अतिदाब संरक्षण आणि उच्च-मर्यादा दाब नियंत्रण घटक म्हणून काम करते.

रचना आणि कार्य तत्त्व

     --रचना: पायलट नियंत्रणाशिवाय थेट अभिनय स्प्रिंग रिटर्न रिलीफ डिझाइन

     --वर्किंग लॉजिक बंद स्थिती: सेट मूल्यापेक्षा सिस्टमचा दाब कमी आहे खुली स्थिती: सिस्टम दाब सेट मूल्यापर्यंत पोहोचतो किंवा ओलांडतो, वातावरणात हवा बाहेर पडते रीसेट स्थिती: जेव्हा दाब प्रीसेट थ्रेशोल्डच्या खाली येतो तेव्हा वाल्व पुन्हा बंद होते

     - समायोजन नॉब, स्प्रिंग आणि स्पूलची बनलेली साधी यांत्रिक असेंब्ली

     --स्मरणपत्र: JIS मानक सुरक्षा झडप म्हणून प्रमाणित नाही, फक्त दबाव नियमन आणि सर्किट ओव्हरप्रेशर नियंत्रणासाठी

मुख्य मुख्य वैशिष्ट्ये

1. अल्ट्रा-कॉम्पॅक्ट लाइटवेट सिंगल युनिट

     एकूण परिमाण 69×40mm, निव्वळ वजन फक्त 0.12kg. स्वतंत्र सिंगल-बॉडी डिझाइन थेट इंस्टॉलेशनला समर्थन देते, अरुंद आणि एम्बेडेड उपकरण लेआउटसाठी पूर्णपणे अनुकूल आहे.

2. लॉक करण्यायोग्य टूल-फ्री ऍडजस्टमेंट नॉब

     ब्लू टॉप नॉब अतिरिक्त साधनांशिवाय थेट दाब सेटिंग ओळखतो. लॉकिंग स्ट्रक्चर स्थिर दीर्घकालीन ऑपरेशनसाठी कंपन किंवा चुकीच्या ऑपरेशनमुळे अनपेक्षित दबाव बदलण्यापासून प्रतिबंधित करते.

3. दुहेरी ॲडजस्टेबल प्रेशर रेंज आणि उच्च रिलीफ फ्लो

     मानक मॉडेल समायोज्य श्रेणी: 0.05–0.69MPa कमी-दाब X201 आवृत्ती: 0.02–0.2MPa कमाल स्वीकार्य कार्य दबाव 1.0MPa हिट; मोठे अंतर्गत प्रवाह चॅनेल जलद दाब रिलीझ सुनिश्चित करते.

4. वैविध्यपूर्ण थ्रेड पर्याय आणि लवचिक माउंटिंग

     उपलब्ध पोर्ट आकार: 1/8"(01), 1/4"(02) कस्टमाइझ करण्यायोग्य थ्रेड मानक: Rc, NPT, G थ्रेड दोन इंस्टॉलेशन मार्ग: डायरेक्ट थ्रेडेड माउंटिंग किंवा ब्रॅकेट फिक्सिंग क्लियर इन/आउट मार्किंग दिशाहीन वायु प्रवाह स्थापना सुनिश्चित करते.

5. गंज प्रतिरोधक आणि स्थिर दीर्घ सेवा जीवन

     -5℃ ते +60℃ पर्यंत विस्तृत तापमान सहिष्णुतेसह डाय-कास्ट ॲल्युमिनियम मिश्र धातु वाल्व बॉडी. कोरड्या संकुचित हवेसाठी डिझाइन केलेले, स्नेहन-मुक्त ऑपरेशन देखभाल खर्च कमी करते.

तांत्रिक तपशील सारणी

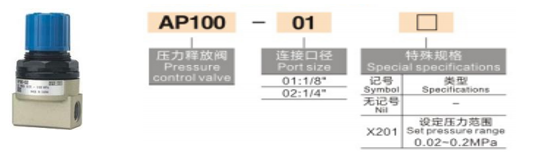

मॉडेल कोड व्याख्या

उदाहरण: AP100-02-B-N

     --AP100: उत्पादन आधार मालिका

     --01/02: संबंधित पोर्ट आयाम

     --बी: माउंटिंग ब्रॅकेटसह सुसज्ज; blank = कंस नसलेला

     --N: NPT धागा; रिक्त = मानक आरसी धागा; F = G धागा

     --प्रत्यय X201: कमी-दाब समायोजन आवृत्ती

ठराविक अनुप्रयोग परिस्थिती

     सिलेंडर बफर आणि एंड पोझिशन इम्पॅक्ट शॉक शोषण डाउनस्ट्रीम प्रेशर रेग्युलेटरसाठी ओव्हरप्रेशर संरक्षण कॉम्पॅक्ट जिग्स आणि 3C, इलेक्ट्रॉनिक आणि वैद्यकीय उद्योगांसाठी लहान ऑटोमेशन उपकरणे, सामान्य वायवीय एअर सर्किट्ससाठी अप्पर प्रेशर लिमिट लॉकिंग प्रयोगशाळा चाचणी आणि प्रायोगिक पाइपलाइन ज्यांना सतत दबाव वरच्या मर्यादेची आवश्यकता असते.

एका वाक्याचा सारांश

     AP100 स्वतंत्र कॉम्पॅक्ट रिलीफ व्हॉल्व्ह लॉक करण्यायोग्य नॉब समायोजन, 0.05–0.69MPa समायोज्य श्रेणी आणि थेट माउंटिंग संरचना एकत्रित करते, जे सूक्ष्म वायवीय प्रणालींच्या वरच्या दाब मर्यादा नियंत्रणासाठी इष्टतम उपाय आहे.
