ब्रँड:Richge तंत्रज्ञान द्वारे SOLH

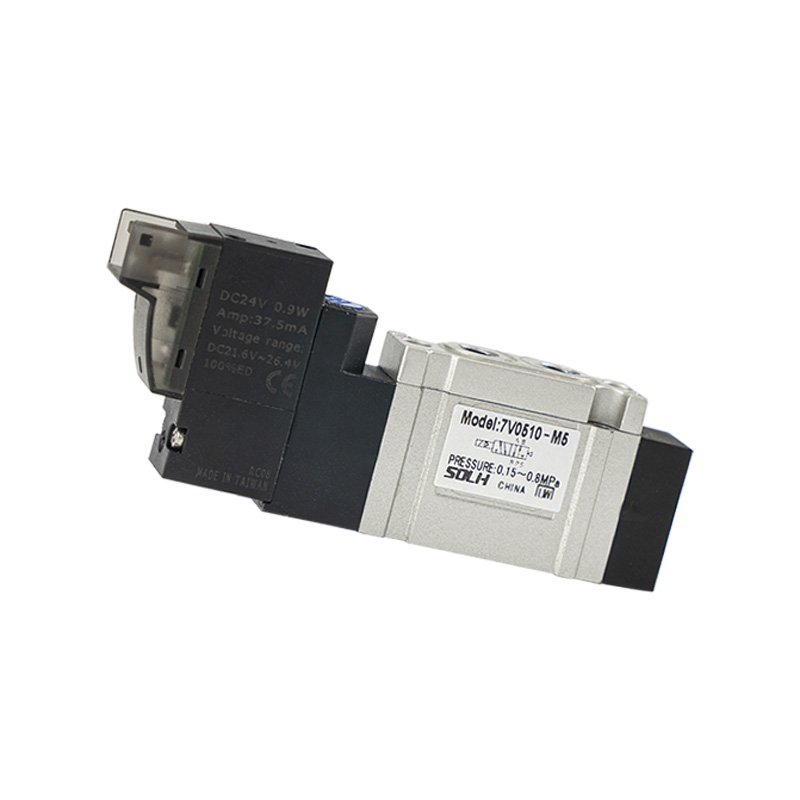

SOLH 7V मालिका एक कॉम्पॅक्ट पायलट-ऑपरेटेड डायरेक्शनल सोलेनोइड व्हॉल्व्ह आहे ज्यात 5/2-वे आणि 5/3-वे फंक्शन्स समाविष्ट आहेत, विशेषत: सामान्य मानक वायवीय सर्किट्ससाठी डिझाइन केलेले. ऑप्टिमाइज्ड फ्लो चॅनेलसह अंतर्गत केंद्रीकृत एक्झॉस्ट स्ट्रक्चरचा अवलंब केल्याने, ते उल्लेखनीय मोठ्या प्रवाह क्षमता, जलद स्विचिंग प्रतिसाद आणि कमी वीज वापर देते. एकाधिक सिलेंडर्सच्या केंद्रीकृत नियंत्रणासाठी ते स्वतंत्र वापरले जाऊ शकते किंवा मॅनिफोल्ड व्हॉल्व्ह बँक्समध्ये एकत्र केले जाऊ शकते.
1. पोर्ट आणि पोझिशन फंक्शन व्याख्या:
1.1 5/2 वे सोलेनोइड वाल्व: 1 इनलेट P, 2 कार्यरत पोर्ट A/B, 2 एक्झॉस्ट पोर्ट R/S
-- 10 प्रत्यय: सिंगल कॉइल सिंगल सोलेनोइड स्प्रिंग रिटर्न
-- 20 प्रत्यय: डबल कॉइल डबल सोलेनोइड लॅचिंग प्रकार
1.2 5/3 मार्ग डबल कॉइल सोलेनोइड वाल्व (3 केंद्र कोर फंक्शन्स)
-- 30C केंद्र बंद: क्लॅम्पिंग होल्डिंगसाठी सिलेंडरचा दाब लॉक करण्यासाठी मध्य स्थितीत सर्व बंदरे पूर्णपणे बंद आहेत
-- 30E सेंटर एक्झॉस्ट: A & B एक्झॉस्ट R/S शी जोडलेले आहे जेणेकरून अवशिष्ट दाब सुरक्षितपणे सोडला जाईल
--30P केंद्र दाब पुरवठा: P A आणि B दोन्हीशी जोडलेले, सिलेंडरच्या दोन्ही बाजू हवेचा दाब राखतात
2. ड्राइव्ह आणि स्ट्रक्चरल वैशिष्ट्य
-- ड्राइव्ह प्रकार: पायलट संचालित डिझाइन, कमी स्टार्टअप प्रेशर, अल्ट्रा-फास्ट रिस्पॉन्स आणि मोठा प्रवाह आउटपुट
-- अंतर्गत केंद्रीकृत एक्झॉस्ट: पायलट हवा मुख्य एक्झॉस्ट पोर्ट्स R/S द्वारे एकसमानपणे बाहेर पडते, विखुरलेल्या पायलट एक्झॉस्टशिवाय स्वच्छ आणि नीटनेटके पाइपिंग
|
मालिका कोड |
पोर्ट आकार |
प्रभावी क्रॉस सेक्शन क्षेत्र |
Cv प्रवाह गुणांक |
| 7V0500 |
M5×0.8 |
3.4 मिमी² |
0.20 |
| 7V100 |
1/8" (06) |
8.0 मिमी² |
0.47 |
| 7V200 |
१/४" (०८) |
16.0 मिमी² |
0.94 |
| 7V300 |
3/8" (10) |
22.0 मिमी² |
1.30 |
-- ऑपरेटिंग प्रेशर रेंज: 0.15 ~ 0.8 MPa
--प्रूफ टेस्ट प्रेशर: 1.2 MPa
-- ऑपरेटिंग तापमान: -20 ℃ ~ +70 ℃ (हवेच्या पुरवठ्यात आयसिंग नाही)
-- स्विचिंग प्रतिसाद वेळ: ≤50 ms
-- कमाल ऑपरेटिंग वारंवारता: 5 Hz
-- कॉइल वीज वापर: DC = 0.7W; AC = 1.1VA
-- मानक व्होल्टेज पर्याय
DC: 12V(F), 24V(B)
AC: 110V(C), 220V(A)
-- संरक्षण ग्रेड: IP40 धूळ प्रतिरोधक
-- वाल्व बॉडी मटेरिअल: डाय-कास्ट ॲल्युमिनियम मिश्र धातु

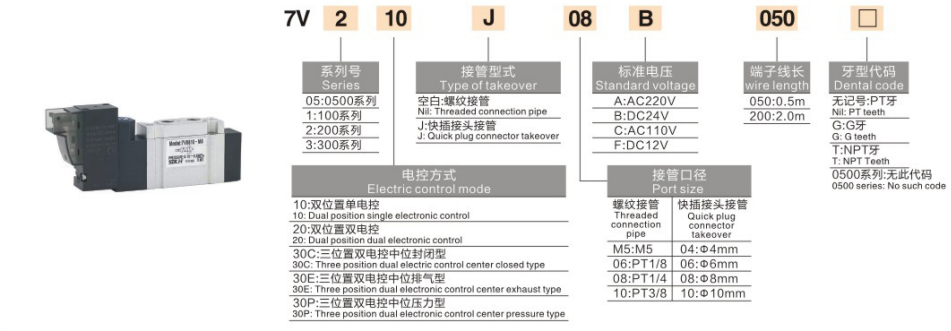

1. उदाहरण मॉडेल: 7V210J08B050
-- 7V: पायलट संचालित 5/2 आणि 5/3 कॉम्पॅक्ट सोलेनोइड वाल्वसाठी मालिका कोड
-- 2: आकार कोड (2 = 7V200 मालिका, 1/4" पोर्ट)
-- 10/20/30C/30E/30P: सर्किट फंक्शन
10=5/2 सिंगल कॉइल; 20=5/2 दुहेरी कॉइल; 30 मालिका = 5/3 तीन-स्थिती
-- J: पोर्ट कनेक्शन फॉर्म; J = पुश-इन क्विक फिटिंग, रिक्त = मानक थ्रेड पोर्ट
-- ०८: पोर्ट साइज कोड (०८ = १/४")
-- B: कॉइल व्होल्टेज कोड (B=DC24V, A=AC220V)
-- 050: केबल लांबी कोड (050 = 0.5 मीटर केबल)
1. 5/2 दोन-स्थिती मालिका
-- सिंगल कॉइल स्प्रिंग रिटर्न: 7V110-06 (1/8", DC24V)
-- डबल कॉइल लॅचिंग: 7V220-08 (1/4", AC220V)
2. 5/3 तीन-स्थिती मालिका
-- केंद्र बंद दाब होल्डिंग: 7V130C-06
-- केंद्र एक्झॉस्ट प्रेशर रिलीज: 7V230E-08
-- सेंटर ड्युअल पोर्ट प्रेशराइज्ड: 7V330P-10
1. वर्धित उच्च प्रवाह कार्यप्रदर्शन
-- ऑप्टिमाइझ केलेले अंतर्गत स्ट्रीमलाइन रनर डिझाइन, प्रवाह क्षमता पारंपारिक 4V मालिका सोलेनोइड वाल्व्हच्या तुलनेत सुमारे 30% ने वाढली, जलद सिलेंडरचा विस्तार आणि मागे घेण्याची गती लक्षात घेऊन.
2. लवचिक बहु-दिशा स्थापना आणि ड्युअल पोर्ट पर्याय
- क्षैतिज आणि अनुलंब माउंटिंगला समर्थन देते; दोन कनेक्शन मोड: जलद ट्यूबिंग असेंबलीसाठी मानक थ्रेड पोर्ट किंवा द्रुत पुश-इन फिटिंग.
3. मॅनिफोल्ड इंटिग्रेटेड मॉड्यूलर डिझाइन
--मल्टी-स्टेशन मॅनिफोल्ड व्हॉल्व्ह बेसशी सुसंगत, कॅबिनेट इंस्टॉलेशनची जागा वाचवण्यासाठी आणि मुख्य एअर पाइपिंग लेआउट सुलभ करण्यासाठी एकापेक्षा जास्त व्हॉल्व्ह एकत्र स्टॅक केलेले आहेत.
4. अल्ट्रा-लो पॉवर कॉइल
-- कमी वॅटेज कॉइल डिझाइनमुळे उष्णता निर्मिती कमी होते, कमी ऊर्जेच्या वापरासह दीर्घकालीन सतत ऊर्जा असलेल्या कामाच्या परिस्थितीसाठी योग्य.
5. अल्ट्रा-लाँग सेवा आयुर्मान
-- अचूक अंतर्गत स्पूल आणि सीलिंग स्ट्रक्चर, किमान देखरेखीसह लाखो स्विचिंग सायकलपर्यंत स्थिर कामगिरी.
SOLH 7V कॉम्पॅक्ट पायलट-ऑपरेटेड सोलनॉइड व्हॉल्व्ह पूर्ण 5/2 सिंगल/डबल कॉइल आणि 5/3 तीन सेंटर फंक्शन व्हेरियंटसह M5~3/8" पूर्ण पोर्ट आकारांसह कव्हर करते, पारंपारिक 4V मालिकेपेक्षा 30% जास्त प्रवाह, कमी उर्जा वापर आणि मॅनिफोल्ड स्टॅकेबल डिझाइन सर्व सार्वत्रिक मानक ऑटोमॅटिक दिशानिर्देशांसाठी स्वयंचलित सर्कल कंट्रोल.
