5V मालिका सोलेनोइड वाल्व | 5/2 आणि 5/3 मार्ग उच्च-फ्रिक्वेंसी लो पॉवर वायवीय नियंत्रण वाल्व

ब्रँड: SOLH by Richge Technology | AirTAC 5V मालिका हाय-एंड सोलेनोइड वाल्वसाठी पूर्ण सुसंगत बदली

1. उत्पादन विहंगावलोकन

     SOLH 5V मालिका हा हाय-एंड 5-पोर्ट न्यूमॅटिक डायरेक्शनल सोलेनोइड व्हॉल्व्ह आहे जो AirTAC मूळ 5V मालिकेसह पूर्णपणे बदलू शकतो. ते कव्हर करते5/2 मार्ग दोन-स्थिती आणि5/3 मार्ग तीन-स्थिती कार्यात्मक प्रकार. लो-पॉवर एनर्जी सेव्हिंग कॉइल डिझाइनसह प्रगत स्पूल स्लाइडिंग स्ट्रक्चरचा अवलंब करून, यात अल्ट्रा-लाँग सर्व्हिस लाइफ, स्थिर उच्च-फ्रिक्वेंसी स्विचिंग आणि कमी अपयश दर वैशिष्ट्ये आहेत. अंतर्गत पायलट एक्झॉस्ट स्ट्रक्चर आणि IP65 संरक्षण ग्रेडसह, हे इलेक्ट्रॉनिक्स, अन्न आणि वैद्यकीय उपचार यांसारखे कामकाजाचे वातावरण स्वच्छ करण्यासाठी अनुकूल आहे. दुहेरी-अभिनय सिलिंडरच्या परस्पर नियंत्रणासाठी व्यावसायिकरित्या वापरला जातो, हा उच्च-मानक स्वयंचलित वायवीय प्रणालींसाठी प्राधान्यीकृत कोर कंट्रोल वाल्व आहे.

  1.1 कोर पोर्ट आणि कार्य व्याख्या

     • 5-पोर्ट कॉन्फिगरेशन: P (मुख्य एअर इनलेट), A/B (ड्युअल वर्किंग आउटलेट्स), R/S (ड्युअल इंडिपेंडेंट एक्झॉस्ट पोर्ट)

     • 5/2 मार्ग दोन-स्थिती: सिंगल-डिरेक्शन रिव्हर्सिंग फंक्शन, सिलेंडर विस्तार आणि मागे घेणे चक्र नियंत्रण पूर्ण करते

     • 5/3 मार्ग तीन-स्थिती: मध्यम तटस्थ स्थितीसह सुसज्ज, सिलेंडर स्टॉप होल्डिंगला आधार देणे, दाब राखणे आणि पूर्ण एक्झॉस्ट रीसेट फंक्शन्स

     • मुख्य अनुप्रयोग: सर्व डबल-ॲक्टिंग वायवीय सिलिंडरच्या पूर्ण-स्ट्रोक रेसिप्रोकेटिंग ऑपरेशन नियंत्रणासाठी खास

2. मुख्य उत्पादन वर्गीकरण आणि कार्यात्मक तर्क

  2.1 5/2 मार्ग दोन-बिंदू सोलेनोइड वाल्व

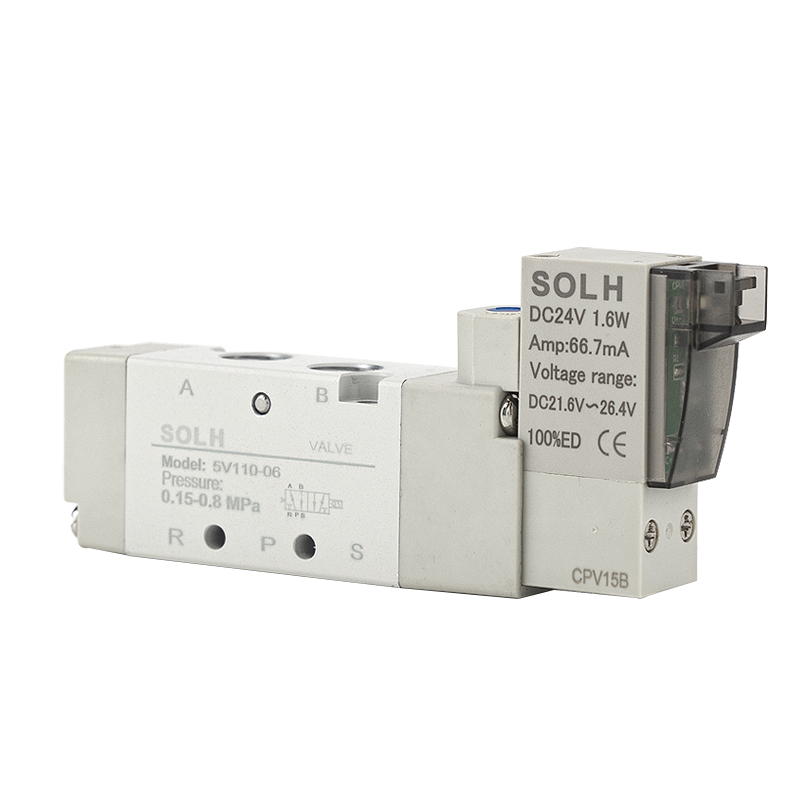

     • सिंगल इलेक्ट्रिक कंट्रोल (5V110/210/310): दिशात्मक स्विचिंगसाठी विद्युतीकरण, पॉवर-ऑफ स्वयंचलित स्प्रिंग रीसेट, पारंपारिक परस्पर जॉग कंट्रोलसाठी योग्य

     • डबल इलेक्ट्रिक कंट्रोल (5V120/220/320): रिव्हर्सिंग ॲक्शन पूर्ण करण्यासाठी विद्युतीकरण, पॉवर-ऑफ स्टेट मेमरी आणि सेल्फ-होल्डिंग, दीर्घकालीन स्थिती लॉकिंग कामाच्या परिस्थितीसाठी योग्य

  2.2 5/3 मार्ग थ्री-पॉइंट सोलेनोइड वाल्व (डबल इलेक्ट्रिक कंट्रोल)

     विविध ऑन-साइट प्रक्रिया आवश्यकता पूर्ण करण्यासाठी तीन पर्यायी केंद्रीय तटस्थ कार्ये:

     • 30C (मध्यवर्ती बंद): सेंट्रल पोझिशन P पोर्ट बंद, A/B पोर्ट R/S एक्झॉस्ट पोर्टशी संवाद साधतात, कोणत्याही स्ट्रोक पोझिशनवर सिलेंडर स्टॉप आणि प्रेशर धारण करतात

     • 30E (सेंट्रल एक्झॉस्ट): सेंट्रल पोझिशन पी पोर्ट बंद, A/B ड्युअल पोर्ट पूर्णपणे संपले, कोणत्याही अवशिष्ट दाबाशिवाय सिलेंडर त्वरीत रीसेट होते

     • 30P (केंद्रीय दाब होल्डिंग): सेंट्रल पोझिशन P पोर्ट A/B पोर्ट्सशी संवाद साधते, R/S एक्झॉस्ट पोर्ट बंद होते, सिस्टम पाइपलाइनचा दाब स्थिर ठेवते

3. मुख्य प्रवाहातील मॉडेल्स, कॅलिबर आणि फ्लो पॅरामीटर्स

4. मुख्य तांत्रिक मापदंड

5. मॉडेल कोडिंग क्विक इंटरप्रिटेशन

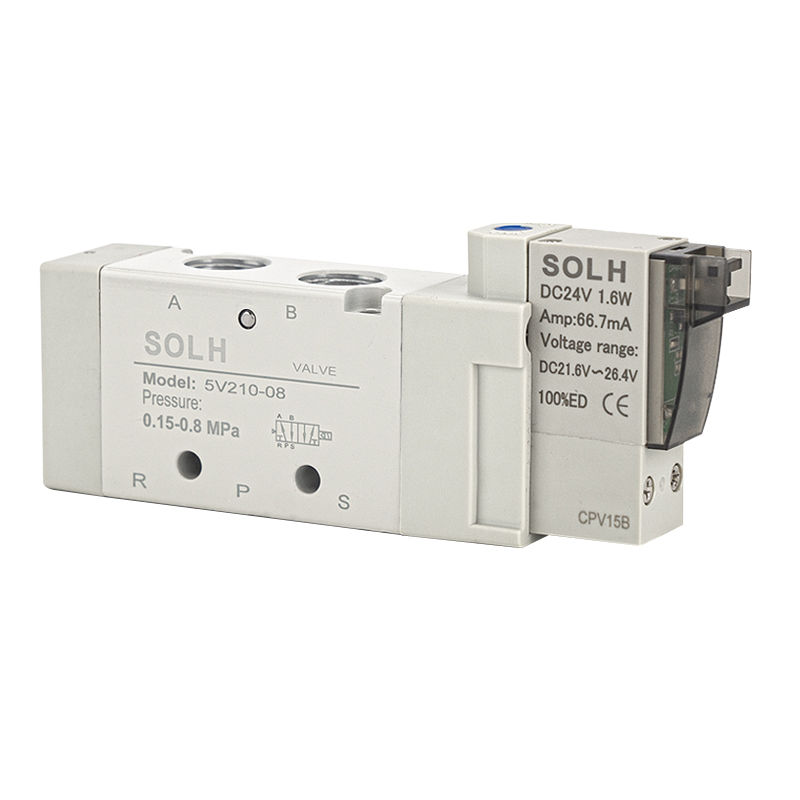

     मानक उदाहरण म्हणून 5V210-08 DC24V घेणे

     • 5V: 5-पोर्ट 2/3 पोझिशन वायवीय सोलेनोइड वाल्वसाठी मालिका कोड

     • 2: 200 मालिका तपशील, G1/8 आणि G1/4 मुख्य प्रवाहातील कॅलिबरशी संबंधित

     • 10: सिंगल इलेक्ट्रिक कंट्रोल 2-पोझिशन प्रकार;20 = दुहेरी विद्युत नियंत्रण प्रकार;30C/E/P = 3-स्थिती केंद्रीय कार्यात्मक प्रकार

     • 08: इंटरफेस कॅलिबर G1/4;06 = G1/8;M5 = मायक्रो M5 धागा

     • DC24V: रेटेड व्होल्टेज;B याचा अर्थ DC24V,A AC220V चा अर्थ आहे, एकाधिक व्होल्टेज पर्याय उपलब्ध आहेत

6. मुख्य उत्पादन फायदे

     • कमी पॉवर आणि अल्ट्रा-लाँग सर्व्हिस लाइफ: 0.9W लो-पॉवर ऊर्जा-बचत कॉइल दीर्घकालीन ऑपरेटिंग पॉवर वापर कमी करते. कमी घर्षण प्रतिरोधासह उच्च-परिशुद्धता स्पूल सीलिंग संरचना स्वीकारणे, ते 30 दशलक्ष+ स्थिर स्विचिंग चक्रांना समर्थन देते आणि नंतरची देखभाल वारंवारता कमी करते.

     • अल्ट्रा-फास्ट उच्च-वारंवारता प्रतिसाद: ऑप्टिमाइझ केलेले अंतर्गत एअर पॅसेज डिझाइन स्वयंचलित उत्पादन लाइनच्या उच्च-फ्रिक्वेंसी चक्रीय क्रिया आवश्यकतांशी उत्तम प्रकारे जुळवून घेत 0.05 सेकंदात प्रतिसाद वेळ बदलते.

     • स्वच्छ पर्यावरण अनुकूलता: अंगभूत केंद्रीकृत अंतर्गत पायलट एक्झॉस्ट संरचना बाह्य तेल आणि वायू ओव्हरफ्लो प्रदूषण टाळते, पूर्णपणे इलेक्ट्रॉनिक्स, अन्न आणि वैद्यकीय उद्योगांच्या धूळ-मुक्त आणि स्वच्छ उत्पादन मानकांची पूर्तता करते.

     • मजबूत एकीकरण आणि सोयीस्कर डीबगिंग: उपकरणाची जागा वाचवण्यासाठी मॅनिफोल्ड व्हॉल्व्ह बँक इंटिग्रेटेड इंस्टॉलेशनला सपोर्ट करा. वाल्व बॉडीवर मॅन्युअल बटणासह सुसज्ज, सिंगल-व्हॉल्व्ह डीबगिंग आणि उपकरणे चाचणी ऑपरेशन सुलभ करते.

     • स्थिर आणि हवामान-प्रतिरोधक कामगिरी: विस्तृत तापमान अनुकूलन श्रेणी आणि IP65 डस्टप्रूफ आणि वॉटरप्रूफ ग्रेड, जटिल इनडोअर आणि आउटडोअर औद्योगिक वातावरणात स्थिर ऑपरेशन.

7. विशिष्ट अनुप्रयोग परिस्थिती

     • डबल-ॲक्टिंग सिलेंडर रेसिप्रोकेटिंग कंट्रोल: स्वयंचलित हाताळणी, मटेरियल पुशिंग, फिक्स्चर क्लॅम्पिंग, रोटरी पोझिशनिंग आणि इतर वायवीय परस्पर क्रियांसाठी मोठ्या प्रमाणावर वापरले जाते.

     • उच्च-मानक स्वयंचलित उत्पादन लाइन: ऑटोमोटिव्ह वेल्डिंग लाइन, पॅकेजिंग सीलिंग आणि कटिंग, इलेक्ट्रॉनिक पृष्ठभाग माउंटिंग, फूड फिलिंग आणि इतर अचूक ऑटोमेशन उपकरणांवर लागू.

     • उच्च-वारंवारता आणि स्वच्छ कामाची परिस्थिती: औद्योगिक परिस्थितींसाठी प्राधान्यकृत वाल्व प्रकार ज्यात वारंवार उलट करणे, शून्य प्रदूषण आणि दीर्घकालीन स्थिर सतत ऑपरेशन आवश्यक आहे.

8. निवड फरक: 5V मालिका वि 4V मालिका Solenoid वाल्व

एका वाक्याचा सारांश

     SOLH 5V मालिका हा कमी उर्जा वापर, अति-दीर्घ सेवा जीवन आणि जलद उच्च-फ्रिक्वेंसी स्विचिंग कार्यक्षमतेसह उच्च-एंड 5/2 आणि 5/3 मार्ग वायवीय सोलेनोइड वाल्व आहे. स्वच्छ अंतर्गत एक्झॉस्ट आणि IP65 वॉटरप्रूफ आणि डस्टप्रूफ डिझाइनसह, हे डबल-ॲक्टिंग सिलिंडर आणि उच्च-मानक स्वच्छ स्वयंचलित वायवीय प्रणालींसाठी इष्टतम कोर कंट्रोल व्हॉल्व्ह आहे, जे AirTAC मूळ 5V मालिकेशी पूर्णपणे सुसंगत आहे.
