ब्रँड: SOLH by Richge Technology | मॅन्युअल डीबग आणि सेफ्टी स्टॉपसाठी 5/2 5/3 वे हँड लीव्हर वायवीय वाल्व

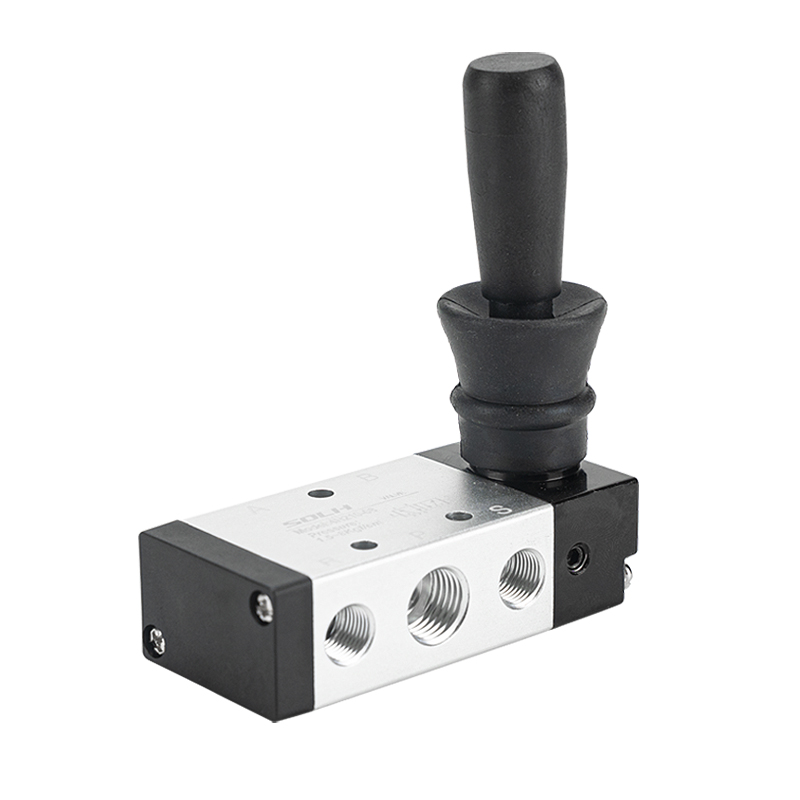

SOLH 4H मालिका एक AirTAC मानक आहे5/2 मार्ग आणि 5/3 मार्ग मॅन्युअल लीव्हर दिशात्मक नियंत्रण वाल्व, ज्याला हाताने चालवलेले स्पूल वाल्व असेही म्हणतात. हे इलेक्ट्रिक किंवा वायवीय नियंत्रण सिग्नलशिवाय मॅन्युअल लीव्हर ऑपरेशनद्वारे वायवीय सर्किट पूर्णपणे स्विच करते. उपकरणे मॅन्युअल डीबगिंग, आपत्कालीन सुरक्षा स्टॉप आणि सिलेंडर जॉग कंट्रोलसाठी मोठ्या प्रमाणावर वापरले जाते, यात एक अचूक स्पूल रचना आणि टिकाऊ ॲल्युमिनियम मिश्र धातुची बॉडी आहे ज्यामध्ये स्प्रिंग रीसेट आणि स्टील बॉल लॉकिंगच्या ड्युअल पोझिशनिंग मोड आहेत. 4V सोलेनोइड वाल्व्ह आणि 4A वायवीय वाल्व्हसह पूर्णपणे अदलाबदल करण्यायोग्य, हे मानक वायवीय प्रणालींसाठी एक सार्वत्रिक मॅन्युअल नियंत्रण घटक आहे.
1.1 मानक 5-पोर्ट इंटरफेस व्याख्या
• पी पोर्ट: मुख्य कॉम्प्रेस्ड एअर इनलेट पोर्ट
• A/B कार्यरत बंदरे: एक्स्टेंशन आणि रिट्रॅक्शन स्ट्रोक नियंत्रित करण्यासाठी दुहेरी-अभिनय सिलिंडर जोडण्यासाठी दुहेरी आउटपुट पोर्ट
• आर/एस एक्झॉस्ट पोर्ट्स: प्रेशर रिलीफ एक्झॉस्ट पोर्ट, आवाज कमी करण्यासाठी मानक मफलर इंस्टॉलेशनशी सुसंगत
• ड्राइव्ह मोड: सरळ मॅन्युअल लीव्हर टॉगल ऑपरेशन
• स्ट्रक्चरल वैशिष्ट्य: उच्च-परिशुद्धता स्पूल प्रकार, उच्च-शक्ती ॲल्युमिनियम मिश्र धातु शरीर, स्थिर ऑपरेशनसाठी स्प्रिंग रीसेट / स्टील बॉल पोझिशनिंग संरचना
2.1 स्प्रिंग मॅन्युअल रीसेट प्रकार (4H210/310/410)
• कामाचे तत्व: एअर सर्किट उलट करण्यासाठी लीव्हर टॉगल करा; हात सोडल्यानंतर स्प्रिंग फोर्सद्वारे लीव्हर आपोआप रीसेट होते.
• मुख्य वैशिष्ट्ये: हँड रिलीझसह त्वरित रीसेट, उत्कृष्ट अँटी-मिसऑपरेशन कार्यप्रदर्शन आणि उच्च ऑपरेशनल सुरक्षितता.
• ठराविक मॉडेल: 4H210-08 (G1/4 पोर्ट, 5/2 वे स्प्रिंग रीसेट मॅन्युअल वाल्व)
2.2 मॅन्युअल लॉकिंग प्रकार (4H210L/310L)
• कामाचे तत्व: लीव्हर स्व-लॉकिंग स्ट्रक्चरसह सुसज्ज. टॉगल केल्यानंतर वाल्व उलट स्थिती राखते आणि परत येण्यासाठी मॅन्युअल रीसेट करणे आवश्यक आहे.
• मुख्य वैशिष्ट्ये: स्थिर पोझिशनिंग आणि दीर्घकालीन पोझिशन होल्डिंग, प्रभावीपणे अपघाती स्पर्श आणि चुकीचे ऑपरेशन प्रतिबंधित करते, दीर्घकाळ कामकाजाच्या परिस्थितीसाठी योग्य.
• ठराविक मॉडेल: 4H210L-08 (G1/4 पोर्ट, 5/2 मार्ग लॉकिंग मॅन्युअल वाल्व)
4H230/330/430 मालिका 5/3 मार्ग मॅन्युअल वाल्व्ह प्रगत वायवीय नियंत्रण आवश्यकता पूर्ण करण्यासाठी तीन व्यावसायिक मध्यम स्थिती कार्यांसह ड्युअल-स्टेबल स्टील बॉल पोझिशनिंग डिझाइनचा अवलंब करतात.
• बंद केंद्र (C प्रकार): मध्यम स्थितीत पूर्णपणे बंद. निलंबित आणि उभ्या स्थानकांसाठी सिलेंडर लॉकिंग, प्रेशर होल्डिंग आणि अँटी-फॉलिंग संरक्षण लक्षात येते.ठराविक मॉडेल: 4H230C-08
• एक्झॉस्ट सेंटर (ई प्रकार): A/B कार्यरत पोर्ट मध्यम स्थितीत एक्झॉस्ट पोर्टशी संवाद साधतात. प्रणाली पूर्णपणे दाब सोडते, फ्री सिलेंडर फ्लोटिंग, मॅन्युअल उपकरण डीबगिंग आणि सुरक्षा संरक्षण सक्षम करते.ठराविक मॉडेल: 4H230E-08
• दाब केंद्र (पी प्रकार): P एअर इनलेट मध्यम स्थितीत A/B पोर्टशी संवाद साधते, सिंक्रोनस क्लॅम्पिंग आणि बल संतुलन नियंत्रणासाठी डबल-ॲक्टिंग सिलेंडर सिंगल-ॲक्टिंग आउटपुटमध्ये रूपांतरित करते.ठराविक मॉडेल: 4H230P-08
1. कोडिंग लॉजिक: 4H [आकार कोड] [फंक्शन कोड] - [पोर्ट आकार]
|
कोड विभाग |
तपशीलवार व्याख्या |
|
4H |
5/2 आणि 5/3 मार्ग मॅन्युअल लीव्हर वाल्व मालिका |
|
आकार कोड |
2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
फंक्शन कोड |
10=5/2 मार्ग स्प्रिंग रीसेट; 10L=5/2 मार्ग लॉकिंग प्रकार; 30C/30E/30P=5/3 मार्ग बंद/एक्झॉस्ट/प्रेशर सेंटर |
|
पोर्ट आकार |
०६=जी१/८", ०८=जी१/४", १०=जी३/८", १५=जी१/२" |
2. मुख्य प्रवाहातील सामान्य मॉडेल
• 4H210-08: 5/2 मार्ग स्प्रिंग रीसेट, G1/4 पोर्ट युनिव्हर्सल मॅन्युअल वाल्व
• 4H210L-08: 5/2 मार्ग स्व-लॉकिंग दीर्घकालीन पोझिशन होल्डिंग प्रकार
• 4H230C-08: 5/3 मार्ग बंद केंद्र, सिलेंडर दाब होल्डिंग आणि लॉकिंग मॉडेल
• 4H310-10: 5/2 मार्ग स्प्रिंग रीसेट, G3/8 मोठा प्रवाह मॅन्युअल नियंत्रण वाल्व
|
पॅरामीटर आयटम |
तपशील |
|
कामाचे माध्यम |
फिल्टर केलेली संकुचित हवा (फिल्टरेशन अचूकता ≥40μm) |
|
कार्यरत दबाव श्रेणी |
0.15～0.8MPa |
|
पुरावा दाब |
1.2MPa |
|
कार्यरत तापमान श्रेणी |
-20 ℃～+70℃ |
|
स्नेहन आवश्यकता |
ल्युब-फ्री डिझाइन (विशेष कामकाजाच्या परिस्थितीसाठी पर्यायी स्नेहन) |
|
4H210-08 फ्लो पॅरामीटर |
प्रभावी क्षेत्र 17.0mm², Cv=1.0 |
|
4H310-10 फ्लो पॅरामीटर |
प्रभावी क्षेत्र 28.0mm², Cv=1.65 |
|
शरीर साहित्य |
उच्च-शक्ती ॲल्युमिनियम मिश्र धातु |
• शुद्ध मॅन्युअल स्फोट-पुरावा सुरक्षा कार्यप्रदर्शन: कोणतेही विद्युत घटक आणि वीज पुरवठा आवश्यक नाही, स्पार्कचा धोका शून्य. उपकरणे डीबगिंग, आपत्कालीन स्टॉप ऑपरेशन आणि ज्वलनशील, स्फोटक आणि धुळीच्या वातावरणात मॅन्युअल नियंत्रणासाठी पूर्णपणे योग्य.
• पूर्ण परिस्थितींसाठी ड्युअल पोझिशनिंग मोड: झटपट सुरक्षितता रीसेट आणि गैरकारभारविरोधी स्प्रिंग रीसेट प्रकार; दीर्घकालीन स्थिर पोझिशन होल्डिंगसाठी लॉकिंग प्रकार, शॉर्ट-टाईम जॉग आणि दीर्घकाळ काम करण्याच्या परिस्थितीला कव्हर करणे.
• बहुमुखी तीन-स्थिती मध्य कार्ये: सिलेंडर लॉकिंग आणि प्रेशर होल्डिंग, सिस्टम सेफ्टी प्रेशर रिलीफ आणि सिंक्रोनस क्लॅम्पिंग बॅलन्स कंट्रोल लक्षात घेण्यासाठी C/E/P तीन मध्यम मोडसह सुसज्ज.
• लवचिक आणि सार्वत्रिक स्थापना: मल्टी-एंगल फिक्स्ड इंस्टॉलेशनसह पॅनेल माउंटिंग आणि बेस माउंटिंगला समर्थन देते. इंस्टॉलेशन परिमाणांमध्ये 4V इलेक्ट्रिक कंट्रोल व्हॉल्व्ह आणि 4A वायवीय नियंत्रण वाल्वसह पूर्णपणे सार्वत्रिक आणि अदलाबदल करण्यायोग्य.
• स्थिर आणि टिकाऊ ऑपरेशन: प्रिसिजन स्पूल मॅचिंग आणि स्टील बॉल पोझिशनिंग स्ट्रक्चर स्पष्ट हाताचा अनुभव, कुरकुरीत उलट, कमी घर्षण आणि दीर्घ सेवा आयुष्य सुनिश्चित करते.
• दुहेरी-अभिनय सिलिंडरचे मॅन्युअल डीबगिंग, जॉग ऑपरेशन आणि देखभाल सुरक्षा नियंत्रण
• सुरक्षा दरवाजा इंटरलॉक आणि आपत्कालीन स्टॉप वायवीय सर्किट्स, स्फोट-प्रूफ झोनसाठी मॅन्युअल नियंत्रण
• नॉन-पॉवर उपकरणे आणि स्वयंचलित उत्पादन लाइनसाठी मॅन्युअल रिव्हर्सिंग कंट्रोल
• इलेक्ट्रिक/न्यूमॅटिक/मॅन्युअल कंट्रोल मोड्सच्या लवचिक स्विचिंगसाठी 4V इलेक्ट्रोमॅग्नेटिक व्हॉल्व्ह आणि 4A वायवीय वाल्व्हचे ऑन-साइट बदलणे आणि डीबगिंग
SOLH 4H मालिका एक सार्वत्रिक 5/2 आणि 5/3 मार्ग मॅन्युअल लीव्हर व्हॉल्व्ह आहे ज्यामध्ये रीसेट/लॉकिंग ड्युअल पोझिशनिंग आणि C/E/P तीन मध्यम कार्ये आहेत. शुद्ध मॅन्युअल सेफ्टी ऑपरेशन आणि 4V/4A पूर्ण अदलाबदली वैशिष्ट्यपूर्ण, हा वायवीय प्रणाली मॅन्युअल डीबगिंग आणि सुरक्षा आणीबाणी स्टॉप नियंत्रणासाठी मानक हाताने चालवलेला वाल्व आहे.
