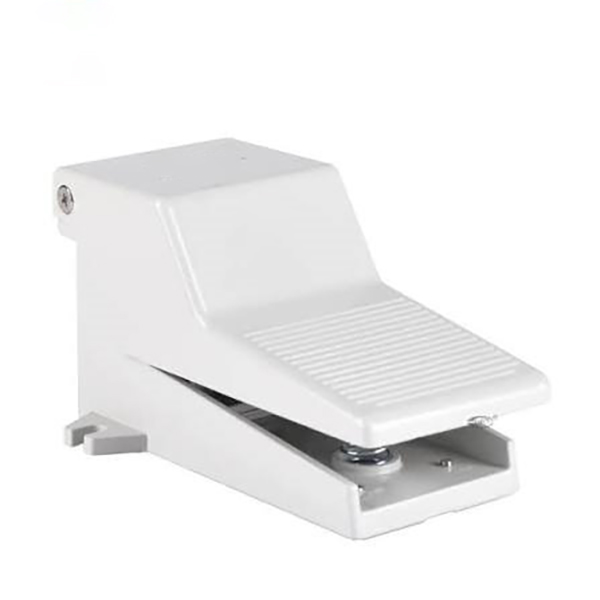

4F मालिका 5/2 वे फूट पेडल वाल्व | थेट अभिनय पूर्ण ॲल्युमिनियम वायवीय पाऊल झडप

ब्रँड: SOLH by Richge Technology | AirTAC 4F मालिका फूट वाल्वसाठी पूर्ण सुसंगत बदली

1. उत्पादन विहंगावलोकन

     SOLH 4F मालिका एक व्यावसायिक आहे5/2 मार्ग वायवीय पाऊल पेडल दिशात्मक वाल्व संपूर्ण AirTAC 4F मालिकेशी पूर्णपणे सुसंगत आणि अदलाबदल करण्यायोग्य. डायरेक्ट-ॲक्टिंग स्प्रिंग रीसेट स्ट्रक्चरसह संपूर्ण डाय-कास्ट ॲल्युमिनियम मिश्र धातु बॉडी आणि घट्ट नॉन-स्लिप फूट पॅडल स्वीकारणे, हे विशेषतः यासाठी डिझाइन केलेले आहेडबल-ॲक्टिंग सिलेंडर फॉरवर्ड आणि रिव्हर्स कंट्रोल. पूर्ण सीरिजमध्ये चार कॉन्फिगर करता येणारे प्रकार समाविष्ट आहेत: स्टँडर्ड सेल्फ-रीसेट, एल मेकॅनिकल सेल्फ-लॉकिंग, जी सेफ्टी प्रोटेक्टिव्ह कव्हर आणि LG लॉकिंग + गार्ड इंटिग्रेशन. हे उपकरणे स्टार्ट-स्टॉप आणि डायरेक्शनल स्विचिंगसाठी मॅन्युअली सोलेनोइड व्हॉल्व्ह बदलू शकते, टूलिंग फिक्स्चर, स्टॅम्पिंग, रिव्हटिंग आणि औद्योगिक वायवीय नियंत्रण परिस्थितींमध्ये मोठ्या प्रमाणावर लागू केले जाते.

  1.1 कोर 5/2 वे एअर सर्किट लॉजिक

     • एअर पोर्ट व्याख्या: P (मुख्य एअर इनलेट), A/B (ड्युअल वर्किंग आउटलेट्स), R1/R2 (ड्युअल इंडिपेंडेंट एक्झॉस्ट पोर्ट)

     • सामान्य स्थिती (पेडल रिलीज): P हवा पुरवठ्यासाठी B शी जोडतो; A एक्झॉस्टसाठी R1 ला जोडतो, सिलेंडर मागे घेतो आणि रीसेट करतो

     • कार्यरत स्थिती (पेडल दाबलेले): P हवा पुरवठ्यासाठी A शी जोडतो; एक्झॉस्टसाठी B R2 शी जोडतो, सिलेंडर वाढतो आणि चालतो

     • नॉन-एल मानक प्रकार: जॉग अधूनमधून नियंत्रणासाठी पाऊल सोडल्यानंतर झटपट स्प्रिंग रिबाउंड रीसेट

     • एल लॉकिंग प्रकार: स्थिती लॉक करण्यासाठी आणि हवेचा दाब राखण्यासाठी एकदा दाबा; अनलॉक करण्यासाठी आणि दाब आराम रीसेट करण्यासाठी पुन्हा दाबा

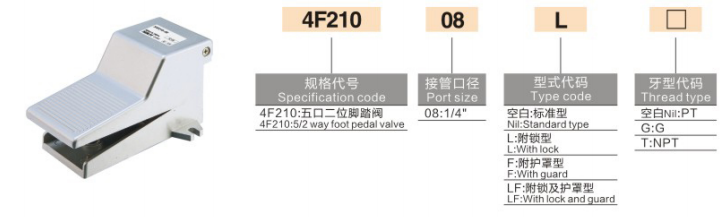

2. मॉडेल कोडिंग नियम आणि प्रत्यय व्याख्या

     कोडिंग लॉजिक: 4F210 - [पोर्ट साइज] + [फंक्शन प्रत्यय] - [थ्रेड प्रकार]

  2.1 मूलभूत मॉडेल आणि पोर्ट आकार

     • 4F210: युनिव्हर्सल मेनस्ट्रीम 5/2 वे फूट व्हॉल्व्ह बेस बॉडी

     • 06: G1/8 (PT1/8) थ्रेड पोर्ट

     • 08: G1/4 (PT1/4) सार्वत्रिक मुख्य प्रवाह तपशील

 2.2 कोर फंक्शन प्रत्यय निवड मार्गदर्शक

  2.3 थ्रेड प्रकार प्रत्यय

     • कोरा: PT टेपर थ्रेड (मानक डीफॉल्ट)

     • G: ब्रिटिश मानक G समांतर धागा

     • T: NPT अमेरिकन मानक टेपर धागा

  मॉडेल उदाहरण: 4F210-08 | G1/4 मानक स्व-रीसेट फूट वाल्व; 4F210-08LG | G1/4 सेल्फ-लॉकिंग फूट व्हॉल्व्ह सुरक्षा संरक्षक कव्हरसह

3. मुख्य तांत्रिक मापदंड

4. निवड फरक: 4F 5/2 मार्ग वि 3F 3/2 मार्ग फूट वाल्व

5. स्ट्रक्चरल कोर फायदे

     • दुहेरी स्वतंत्र एक्झॉस्ट डिझाइन: सिलेंडर रिव्हर्सिंग, जलद क्रिया प्रतिसाद आणि स्थिर ऑपरेशन दरम्यान सिलेंडर रिव्हर्सिंग दरम्यान गुळगुळीत एक्झॉस्ट सुनिश्चित करण्यासाठी दोन स्वतंत्र एक्झॉस्ट होलसह सुसज्ज.

     • अँटी-स्लिप हेवी-ड्यूटी पेडल: रोलर टेक्सचर पेडल पृष्ठभाग घर्षण प्रभावीपणे वाढवते, उच्च-लोड स्टेपिंग दरम्यान घसरणे प्रतिबंधित करते आणि ऑपरेशनल स्थिरता सुधारते.

     • स्थिर स्वतंत्र लॉकिंग यंत्रणा: स्वतंत्र स्नॅप-फिट लॉकिंग स्ट्रक्चर फर्म पोझिशनिंग आणि हलके अनलॉकिंग सुनिश्चित करते. टीप: अल्ट्रा-हाय फ्रिक्वेंसी सतत प्रभाव असलेल्या कामाच्या परिस्थितीसाठी योग्य नाही.

     • पर्यायी सुरक्षा संरक्षक कवच: सानुकूल प्लॅस्टिक डस्टप्रूफ गार्ड वर्कपीस किंवा कर्मचारी चुकीच्या स्पर्शामुळे होणारे अपघाती उलटणे प्रभावीपणे टाळते, ऑन-साइट ऑपरेशन सुरक्षितता सुधारते.

     • पूर्ण ॲल्युमिनियम टिकाऊ रचना: इंटिग्रल डाय-कास्ट ॲल्युमिनियम मिश्र धातुच्या शरीरात कठोर औद्योगिक कार्यशाळेच्या वातावरणासाठी उच्च कडकपणा, प्रभाव प्रतिकार आणि दीर्घ सेवा आयुष्याची वैशिष्ट्ये आहेत.

6. विशिष्ट अनुप्रयोग परिस्थिती

     • डबल-ॲक्टिंग सिलेंडर मॅन्युअल नियंत्रण: हवेचा स्रोत → 4F फूट वाल्व → डबल-ॲक्टिंग सिलेंडर. सेल्फ-रीसेट प्रकार एक्स्टेंड-ऑन-प्रेस आणि रिट्रॅक्ट-ऑन-रिलीझ समजतो; लॉकिंग प्रकार दीर्घकालीन स्थितीसाठी क्लॅम्पिंग दाब राखतो.

     • औद्योगिक प्रक्रिया उपकरणे नियंत्रण: स्टॅम्पिंग मशीन, रिव्हेटिंग मशीन आणि ग्राइंडर फिक्स्चरसाठी व्यावसायिक पाय-ऑपरेट डायरेक्शनल स्विचिंग, कार्यक्षम प्रक्रिया ऑपरेशनसाठी हात मोकळे करणे.

     • ऑन-साइट उपकरण डीबगिंग: वायवीय सर्किट डीबगिंगसाठी सोलेनॉइड वाल्व्ह मॅन्युअल फूट व्हॉल्व्हसह तात्पुरते बदला, उपकरण चाचणी ऑपरेशन आणि पॅरामीटर कॅलिब्रेशनसाठी सोयीस्कर.

एका वाक्याचा सारांश

     SOLH 4F मालिका पूर्ण-ॲल्युमिनियम 5/2 मार्ग थेट-अभिनय पाय पेडल वाल्व आहे ज्यामध्ये सेल्फ-रीसेट, सेल्फ-लॉकिंग आणि अँटी-मिसऑपरेशन गार्ड पर्याय आहेत. ड्युअल क्विक एक्झॉस्ट, मोठा प्रवाह आणि पूर्ण AirTAC सुसंगतता असलेले, हे डबल-ॲक्टिंग सिलिंडर फॉरवर्ड/रिव्हर्स स्विचिंग आणि मेकॅनिकल प्रोसेसिंग वायवीय नियंत्रणासाठी मानक औद्योगिक फूट नियंत्रण वाल्व आहे.
