4A मालिका आकाशवाणी नियंत्रण वाल्व | 5/2 आणि 5/3 मार्ग
  • 4A मालिका आकाशवाणी नियंत्रण वाल्व | 5/2 आणि 5/3 मार्ग4A मालिका आकाशवाणी नियंत्रण वाल्व | 5/2 आणि 5/3 मार्ग

4A मालिका आकाशवाणी नियंत्रण वाल्व | 5/2 आणि 5/3 मार्ग

SOLH 4A मालिका 5/2-वे आणि 5/3-वे एअर-ऑपरेटेड डायरेक्शनल कंट्रोल व्हॉल्व्ह हे क्लासिक 4V इलेक्ट्रोमॅग्नेटिक सोलेनोइड व्हॉल्व्ह मालिकेचे पूर्ण वायवीय प्रतिरूप आहेत. आतमध्ये कोणतेही कॉइल किंवा इलेक्ट्रिकल भाग नसलेल्या बाह्य वायवीय नियंत्रण सिग्नलद्वारे पूर्णपणे चालवलेले, हा झडप अंतर्निहित स्फोट-प्रूफ सुरक्षितता प्राप्त करतो आणि नॉन-इलेक्ट्रिक वायवीय लूप, धोकादायक स्फोटक क्षेत्रे आणि सुरक्षा इंटरलॉक सिस्टमसाठी कोर कंट्रोल युनिट म्हणून काम करतो. हे उच्च-परिशुद्धता स्पूल कॉन्फिगरेशन आणि मजबूत ॲल्युमिनियम मिश्र धातु गृहनिर्माण, 4V मालिकेसह एकसमान स्थापना परिमाणे आणि प्रवाह वैशिष्ट्ये सामायिक करते आणि विद्युत-चालित आणि पूर्ण-वायवीय नियंत्रण योजनांमध्ये अखंड थेट बदली आणि अपग्रेडसाठी स्वीकारते. मानक पाच-पोर्ट लेआउट उद्योगाच्या सार्वत्रिक वैशिष्ट्यांचे पालन करते: मुख्य एअर सप्लाय इनलेटसाठी P, विस्तार आणि मागे घेण्याच्या नियमनासाठी डबल-ॲक्टिंग सिलिंडरच्या दोन चेंबरला जोडलेले कार्यरत पोर्ट्स म्हणून, ऑपरेशनल आवाज कमी करण्यासाठी मानक सायलेन्सरशी सुसंगत एक्झॉस्ट पोर्ट म्हणून R आणि S. 5/2-वे लाइनअप सिंगल वायवीय नियंत्रण आणि दुहेरी वायवीय नियंत्रण पर्याय पुरवते. एकल एअर-नियंत्रित मॉडेल्स कंट्रोल एअर सिग्नल्स मिळाल्यावर स्विच होतात आणि अयशस्वी-सुरक्षित संरक्षण देण्यासाठी नियंत्रण दाब अदृश्य झाल्यानंतर अंगभूत स्प्रिंग्सद्वारे स्वयंचलितपणे रीसेट होतात. डबल एअर-कंट्रोल व्हेरियंटमध्ये रिटर्न स्प्रिंग्स नाहीत आणि कंट्रोल एअर डिस्कनेक्ट झाल्यानंतर वर्तमान स्पूल पोझिशन सतत लॉक करते, दीर्घ-काळ पोझिशनिंग आणि सतत नियंत्रण एअर इनपुटशिवाय दबाव टिकवून ठेवण्यास समर्थन देते. 5/3-वे आवृत्त्या केवळ तीन निवडण्यायोग्य तटस्थ कॉन्फिगरेशनसह दुहेरी एअर-चालित आहेत: बंद केंद्र (टाइप सी) सिलिंडर लॉक करण्यासाठी आणि उभ्या पडण्यापासून रोखण्यासाठी सर्व पोर्ट सील करतात; एक्झॉस्ट सेंटर (टाइप ई) दबाव सोडण्यासाठी आणि मॅन्युअल कमिशनिंगसाठी वातावरणात A/B पोर्ट्स सोडते; प्रेशर सेंटर (टाईप पी) सिंक्रोनस क्लॅम्पिंग आणि फोर्स बॅलन्स ऍडजस्टमेंटसाठी दोन्ही कार्यरत पोर्ट्सवर कॉम्प्रेस्ड एअर फीड करते. 0.15~0.8 MPa वर्किंग प्रेशरमध्ये फिल्टर केलेल्या कॉम्प्रेस्ड एअरसाठी योग्य, संपूर्ण मालिका स्नेहन-मुक्त ऑपरेशनला समर्थन देते आणि -20℃ ते +70℃ पर्यंत विश्वसनीयपणे कार्य करते. केमिकल प्लांट्स, पेंटिंग वर्कशॉप्स, खाणकाम आणि इतर स्फोट-जोखीम वातावरणात मोठ्या प्रमाणावर लागू केले जाते, ते दुहेरी-अभिनय सिलिंडरसाठी संपूर्ण वायवीय लॉजिक कंट्रोल सिस्टम तयार करण्यासाठी यांत्रिक वाल्व, हाताने चालणारे वाल्व आणि एअर पायलट वाल्वसह सहकार्य करते.

4A मालिका 5/2 आणि 5/3 मार्ग वायवीय नियंत्रण वाल्व | शुद्ध हवा संचालित दिशात्मक वाल्व

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH


1. उत्पादन विहंगावलोकन आणि मुख्य रचना

     SOLH 4A मालिका एक AirTAC मानक आहे5/2 मार्ग आणि 5/3 मार्ग बाह्य वायवीय दिशात्मक नियंत्रण वाल्व, म्हणून ओळखले जाते4V मालिका सोलेनोइड वाल्व्हची शुद्ध वायवीय आवृत्ती. कोणत्याही विद्युत घटकांशिवाय किंवा इलेक्ट्रोमॅग्नेटिक कॉइलशिवाय पूर्णपणे एअर सिग्नलद्वारे चालविले जाते, हे आंतरिकरित्या सुरक्षित वायवीय स्विचिंग कार्यप्रदर्शन प्रदान करते. स्फोट-प्रूफ, नॉन-पॉवर आणि सेफ्टी इंटरलॉक वायवीय सर्किट्ससाठी डिझाइन केलेले, यात स्पूल-प्रकारची रचना, विश्वसनीय सीलिंग आणि उच्च-शक्तीची ॲल्युमिनियम मिश्र धातु बॉडी, मुख्य प्रवाहातील 4V मालिका व्हॉल्व्हसह परिपूर्ण सुसंगतता आणि अदलाबदल करण्याची क्षमता आहे.

  1.1 मानक 5-पोर्ट इंटरफेस व्याख्या

     • पी पोर्ट: मुख्य कॉम्प्रेस्ड एअर इनलेट पोर्ट

     • A/B कार्यरत बंदरे: विस्तार आणि मागे घेणे नियंत्रित करण्यासाठी डबल-ॲक्टिंग सिलिंडर कनेक्ट करण्यासाठी आउटपुट पोर्ट

     • आर/एस एक्झॉस्ट पोर्ट्स: प्रेशर रिलीफ एक्झॉस्ट पोर्ट्स, स्टँडर्ड मफलर इन्स्टॉलेशनशी सुसंगत

     • ड्राइव्ह मोड: बाह्य वायवीय नियंत्रण, द्विपक्षीय नियंत्रण बंदरांमधून हवा सिग्नल इनपुट

     • रचना वैशिष्ट्य: अचूक स्लाइड स्पूल डिझाइन, टिकाऊ ॲल्युमिनियम मिश्र धातु शरीर, स्थिर आणि दीर्घ आयुष्य सीलिंग कार्यप्रदर्शन


2. 5/2 मार्ग वायवीय नियंत्रण वाल्व (मूलभूत रिव्हर्सिंग)

  2.1 सिंगल न्यूमॅटिक कंट्रोल (4A110/210/310/410)

     • कामाचे तत्व: व्हॉल्व्ह रिव्हर्सिंगसाठी एका बाजूच्या कंट्रोल पोर्टवर हवेचा दाब लागू केला जातो; दबाव सोडल्यानंतर स्वयंचलित स्प्रिंग रीसेट.

     • मुख्य वैशिष्ट्ये: एअर कट-ऑफ, साधी रचना आणि उच्च ऑपरेशनल स्थिरतेसह अयशस्वी-सुरक्षित रीसेट डिझाइन.

     • ठराविक मॉडेल: 4A210-08 (G1/8 पोर्ट, सिंगल एअर कंट्रोल, 5/2 वे)

  2.2 दुहेरी वायवीय नियंत्रण (4A120/220/320/420)

     • कामाचे तत्व: द्विपक्षीय हवाई नियंत्रण बंदरांचे पर्यायी दाब; रिसेट स्प्रिंग नाही, एअर कट ऑफ नंतर वर्तमान वाल्व स्थिती राखतेमेमरी लॅचिंग फंक्शन.

     • मुख्य वैशिष्ट्ये: उच्च स्थिती अचूकता, ऊर्जा-बचत ऑपरेशन (सतत हवा पुरवठा आवश्यक नाही), स्थिर एअर-ऑफ पोझिशन होल्डिंग.

     • ठराविक मॉडेल: 4A220-08 (G1/8 पोर्ट, डबल एअर कंट्रोल, 5/2 मार्ग)


3. 5/3 मार्ग दुहेरी वायवीय नियंत्रण वाल्व (प्रिसिजन इंटरमीडिएट कंट्रोल)

  सर्व 5/3 मार्ग 4A मालिका मॉडेल (4A130/230/330/430) दुहेरी वायवीय नियंत्रणाचा अवलंब करतात, प्रगत वायवीय नियंत्रण आवश्यकता पूर्ण करण्यासाठी तीन व्यावसायिक मध्यम स्थिती कार्यांसह सुसज्ज असतात.

     • बंद केंद्र (C प्रकार): सर्व पोर्ट मध्यम स्थितीत पूर्णपणे बंद. उभ्या आणि निलंबित स्थानकांसाठी सिलेंडर लॉकिंग, प्रेशर होल्डिंग आणि अँटी-फॉलिंग संरक्षण लक्षात येते.

     • एक्झॉस्ट सेंटर (ई प्रकार): A/B कार्यरत पोर्ट मध्यम स्थितीत एक्झॉस्ट पोर्टशी संवाद साधतात. सिस्टीम पूर्णपणे दाब सोडते, फ्री सिलेंडर फ्लोटिंग, मॅन्युअल डीबगिंग आणि उपकरणे सुरक्षा संरक्षण सक्षम करते.

     • दाब केंद्र (पी प्रकार): P एअर इनलेट मध्यम स्थितीत दोन्ही A/B पोर्टशी संवाद साधते. दुहेरी-अभिनय सिलेंडरला सिंगल-ॲक्टिंग आउटपुटमध्ये रूपांतरित करते, सिंक्रोनस क्लॅम्पिंग आणि बल संतुलन नियंत्रणासाठी योग्य.

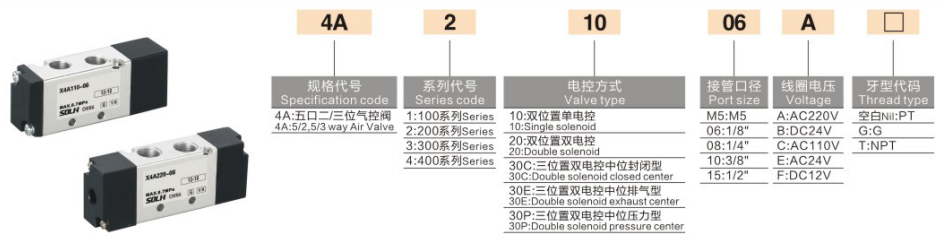

4. मानक मॉडेल कोडिंग नियम आणि सामान्य मॉडेल

 1. कोडिंग लॉजिक: 4A [आकार कोड] [नियंत्रण / मध्य कार्य कोड] - [पोर्ट आकार]

कोड विभाग

तपशीलवार व्याख्या

4A

5/2 आणि 5/3 मार्ग शुद्ध वायवीय दिशात्मक नियंत्रण वाल्व मालिका

आकार कोड

1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2")

फंक्शन कोड

1=सिंगल एअर कंट्रोल 5/2 मार्ग; 2=दुहेरी हवा नियंत्रण 5/2 मार्ग; 3C/3E/3P=5/3 मार्ग बंद/एक्झॉस्ट/प्रेशर सेंटर

पोर्ट साइज कोड

M5, 06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"

  2.मुख्य प्रवाहातील सामान्य मॉडेल

     • 4A210-08: सिंगल वायवीय नियंत्रण, 5/2 मार्ग, G1/4 पोर्ट

     • 4A220-08: दुहेरी वायवीय नियंत्रण, 5/2 मार्ग, G1/4 पोर्ट

     • 4A230C-08: दुहेरी वायवीय नियंत्रण, 5/3 मार्ग बंद केंद्र, G1/4 पोर्ट

     • 4A310-10: सिंगल वायवीय नियंत्रण, 5/2 मार्ग, G3/8 मोठा प्रवाह पोर्ट


5. युनिव्हर्सल कोर टेक्निकल पॅरामीटर्स (AirTAC मानक)

पॅरामीटर आयटम

तपशील

कामाचे माध्यम

फिल्टर केलेली संकुचित हवा (फिल्टरेशन अचूकता ≥40μm)

कार्यरत दबाव श्रेणी

0.15~0.8MPa

पुरावा दाब

1.2MPa

कार्यरत तापमान श्रेणी

-20 ℃~+70℃

सिग्नल प्रेशर नियंत्रित करा

0.2~0.8MPa

स्नेहन आवश्यकता

ल्युब-फ्री डिझाइन (विशेष कामकाजाच्या परिस्थितीसाठी पर्यायी स्नेहन)

कमाल क्रिया वारंवारता

3~5 वेळा/सेकंद (लोड नाही)

शरीर साहित्य

उच्च-शक्ती ॲल्युमिनियम मिश्र धातु


6. मुख्य उत्पादन फायदे

     • आंतरिक स्फोट-पुरावा आणि सुरक्षित: विद्युत घटक आणि ठिणग्यांशिवाय शुद्ध वायवीय रचना. धूळयुक्त, दमट, ज्वलनशील आणि स्फोटक कार्य वातावरणाशी पूर्णपणे जुळवून घेण्यायोग्य, शून्य-जोखीम सुरक्षित ऑपरेशनची जाणीव.

     • ड्युअल कंट्रोल मेमरी फंक्शन: दुहेरी वायवीय नियंत्रण मॉडेल्स एअर कट-ऑफनंतर वाल्वची स्थिती राखतात, सतत हवा पुरवठा न करता दीर्घकाळ पोझिशनिंग आणि दाब होल्डिंगला समर्थन देतात, ऊर्जा-बचत आणि स्थिर असतात.

     • बहुमुखी तीन-स्थिती मध्य कार्ये: सिलेंडर लॉकिंग, प्रेशर रिलीफ फ्री फ्लोटिंग आणि सिंक्रोनस क्लॅम्पिंग प्रेशर स्टॅबिलायझेशन डिमांड कव्हर करण्यासाठी C/E/P तीन मध्यम मोडसह सुसज्ज.

     • 100% युनिव्हर्सल इंटरचेंजेबिलिटी: 4V मालिका सोलेनोइड वाल्व्हसह सातत्यपूर्ण स्थापना परिमाणे आणि प्रवाह पॅरामीटर्स, थेट बदलणे आणि इलेक्ट्रिक कंट्रोल सिस्टमचे शुद्ध वायवीय प्रणालींमध्ये अपग्रेड सक्षम करणे.

     • स्थिर आणि टिकाऊ कामगिरी: कमी घर्षण प्रतिरोध, कमी स्टार्टअप दाब, उत्कृष्ट हवा घट्टपणा आणि ल्युब-फ्री ऑपरेशनसह दीर्घ सेवा आयुष्यासह अचूक स्पूल संरचना.


7. विशिष्ट अनुप्रयोग परिस्थिती

     • डबल-ॲक्टिंग सिलेंडर वायवीय रिव्हर्सिंग कंट्रोल आणि उपकरणे सुरक्षा इंटरलॉक सिस्टम

     • स्फोट-प्रूफ झोन, नॉन-पॉवर उपकरणे, खाणकाम, रासायनिक आणि कोटिंग उद्योग वायवीय नियंत्रण सर्किट

     • सुरक्षा वायवीय सर्किट्स ज्यांना एअर कट-ऑफ रीसेट किंवा दीर्घकालीन पोझिशन होल्डिंग आवश्यक आहे

     • हँड व्हॉल्व्ह, मेकॅनिकल कंट्रोल व्हॉल्व्ह आणि वायवीय ट्रॅव्हल व्हॉल्व्हसह बनलेल्या शुद्ध वायवीय लॉजिक सिस्टम


एका वाक्याचा सारांश

  SOLH 4A मालिका एक सार्वत्रिक 5/2 आणि 5/3 मार्ग शुद्ध वायवीय दिशात्मक नियंत्रण वाल्व आहे ज्यामध्ये सिंगल/डबल एअर कंट्रोल आणि तीन C/E/P मध्यम कार्ये आहेत. आंतरिक सुरक्षा आणि 4V मालिका अदलाबदल करण्यायोग्य परिमाणे वैशिष्ट्यीकृत, हे स्फोट-प्रूफ, नॉन-इलेक्ट्रिक आणि उच्च-सुरक्षा वायवीय नियंत्रण सर्किटसाठी प्राधान्य दिलेले मुख्य घटक आहे.
