ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

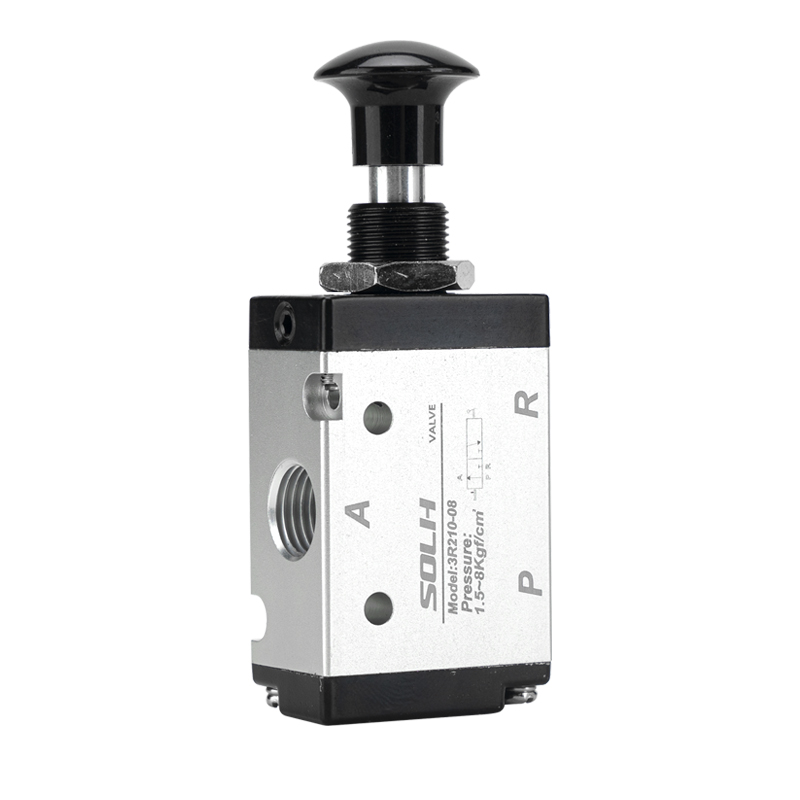

SOLH 3L मालिका एक AirTAC मानक आहे3/2 मार्ग मॅन्युअल पुश-पुल डायरेक्शनल कंट्रोल व्हॉल्व्ह साधारणपणे बंद (NC) डिझाइनसह. हे अक्षीय हँडल पुश आणि पुल क्रियेद्वारे थेट वायवीय सर्किट्स स्विच करते. इलेक्ट्रिक किंवा वायवीय ड्राइव्ह स्रोतांशिवाय पूर्णपणे मॅन्युअल वायवीय घटक म्हणून, हे विशेषत: सिंगल-ॲक्टिंग सिलेंडर नियंत्रण, एअर सर्किट ऑन-ऑफ, जॉग ऑपरेशन आणि उपकरण सुरक्षा इंटरलॉक सिस्टमवर लागू केले जाते, डीबगिंग, आणीबाणी स्टॉप आणि स्फोट-प्रूफ कार्य परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते.
1.1 मानक 3-पोर्ट इंटरफेस व्याख्या
• पी पोर्ट: मुख्य कॉम्प्रेस्ड एअर इनलेट पोर्ट
• एक बंदर: कार्यरत आउटपुट पोर्ट, एकल-अभिनय सिलेंडरशी जोडलेले
• आर पोर्ट: एक्झॉस्ट पोर्ट, आवाज कमी करण्यासाठी मफलर इंस्टॉलेशनला सपोर्ट करा
• ड्राइव्ह मोड: अक्षीय सरळ मॅन्युअल पुश-पुल ऑपरेशन
• स्ट्रक्चरल वैशिष्ट्य: अचूक स्पूल प्रकार रचना, उच्च-शक्ती ॲल्युमिनियम मिश्र धातु शरीर, अंगभूत स्प्रिंग स्वयंचलित रीसेट यंत्रणा
• सामान्य रीसेट स्थिती: अंतर्गत स्प्रिंग स्पूलला घट्ट करते, P इनलेट बंद होते, एक कार्यरत पोर्ट दबाव कमी करण्यासाठी R एक्झॉस्ट पोर्टशी संवाद साधतो.
• कार्यरत पुल स्थिती: वाल्व कोर उलट करण्यासाठी अक्षीय हँडल मॅन्युअली खेचा, P पोर्ट हवा पुरवठ्यासाठी A पोर्टशी संवाद साधतो, R एक्झॉस्ट पोर्ट सिलेंडर क्रिया चालविण्यासाठी बंद आहे.
• रिलीझ रीसेट करा: हँडल सैल करा, झडप स्प्रिंग फोर्सद्वारे आपोआप रीसेट होते, हवेचे सेवन कमी होते आणि अवशिष्ट दाब संपतो.
• कोर लॉजिक: मानक NC साधारणपणे मॅन्युअल रीसेट फंक्शनसह बंद रचना, प्रभावीपणे गैरकारभार रोखते आणि उपकरणांची सुरक्षितता सुनिश्चित करते.

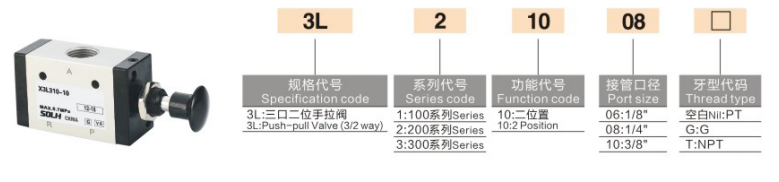

1. कोडिंग लॉजिक: 3L [आकार कोड] 10 - [पोर्ट आकार] [थ्रेड प्रकार]
|
कोड विभाग |
तपशीलवार व्याख्या |
|
3L |
3/2 मार्ग मॅन्युअल हँड पुल वाल्व मालिका |
|
आकार कोड |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
3/2 मार्ग स्प्रिंग रीसेट संरचनेसाठी निश्चित कोड |
|
पोर्ट आकार |
०६=जी१/८", ०८=जी१/४", १०=जी३/८", १५=जी१/२" |
|
थ्रेड प्रकार |
रिक्त = PT मानक धागा; T=NPT धागा; G=G धागा |
2. मुख्य प्रवाहातील सामान्य मॉडेल
• 3L110-06: G1/8 पोर्ट, सूक्ष्म वायवीय प्रणालींसाठी लहान आकाराचे हँड पुल वाल्व
• 3L210-08: G1/4 पोर्ट, सर्वात सार्वत्रिक मॉडेल, मानक एकल-अभिनय सिलिंडरशी पूर्णपणे जुळलेले
• 3L310-10: G3/8 पोर्ट, उच्च-थ्रस्ट सिलिंडर उपकरणांसाठी मोठा प्रवाह डिझाइन
• 3L410-15: G1/2 मोठे बोर पोर्ट, हेवी-ड्युटी लार्ज फ्लो न्यूमॅटिक सर्किट्ससाठी योग्य
|
पॅरामीटर आयटम |
तपशील |
|
कामाचे माध्यम |
फिल्टर केलेली संकुचित हवा (फिल्टरेशन अचूकता ≥40μm) |
|
कार्यरत दबाव श्रेणी |
0.15～0.8MPa |
|
पुरावा दाब |
1.2MPa |
|
कार्यरत तापमान श्रेणी |
-20 ℃～+70℃ |
|
3L110-06 फ्लो पॅरामीटर |
प्रभावी क्षेत्र 10.2mm², Cv=0.6 |
|
3L210-08 फ्लो पॅरामीटर |
प्रभावी क्षेत्र 17.0mm², Cv=1.0 |
|
3L310-10 फ्लो पॅरामीटर |
प्रभावी क्षेत्र 28.0mm², Cv=1.65 |
|
स्नेहन आवश्यकता |
ल्युब-फ्री डिझाइन (विशेष परिस्थितीसाठी पर्यायी स्नेहन) |
|
स्थापना पद्धत |
पॅनेल माउंटिंग / बेस माउंटिंग, मल्टी-पोझिशन निश्चित स्थापना |
|
शरीर साहित्य |
उच्च-शक्ती ॲल्युमिनियम मिश्र धातु |
• शुद्ध मॅन्युअल स्फोट-पुरावा सुरक्षा डिझाइन: कोणतेही विद्युत घटक आणि वायु नियंत्रण स्रोत नाहीत, शून्य स्पार्क धोका. अति-उच्च ऑपरेशनल सुरक्षिततेसह आणीबाणीच्या थांबा, उपकरणे डीबगिंग आणि विस्फोट-प्रूफ धूळ वातावरणासाठी योग्य.
• श्रम-बचत अक्षीय पुश-पुल ऑपरेशन: स्पष्ट फीडबॅक आणि खुसखुशीत रिव्हर्सिंगसह सरळ रेषीय हँडल क्रिया, स्थिर हाताचा अनुभव आणि जाम करणे सोपे नाही.
• स्प्रिंग स्वयंचलित रीसेट आणि NC सुरक्षा: डीफॉल्ट सामान्यतः बंद स्थिती, स्वयंचलितपणे रीसेट होते आणि हँडल सोडल्यानंतर हवा पुरवठा बंद करते, चुकीच्या ऑपरेशनमुळे होणारी सतत क्रिया प्रभावीपणे टाळते.
• कॉम्पॅक्ट आणि टिकाऊ संरचना: कमी-घर्षण स्पूल डिझाइन, विश्वासार्ह सीलिंग, पोशाख प्रतिरोध आणि दीर्घ सेवा आयुष्यासह एकात्मिक ॲल्युमिनियम मिश्र धातु शरीर.
• व्यावसायिक एकल-अभिनय सिलेंडर जुळणी: 3/2 वे डेडिकेटेड एअर सर्किट लॉजिक, स्प्रिंग रिटर्न सिंगल-ॲक्टिंग सिलिंडर जसे की क्लॅम्पिंग आणि इजेक्शन मेकॅनिझमशी पूर्णपणे जुळवून घेतले.
• उच्च सुसंगतता आणि अदलाबदली: 3A मालिका न्यूमॅटिक कंट्रोल व्हॉल्व्हसह सातत्यपूर्ण इंस्टॉलेशन आकार, थेट बदलण्यासाठी आणि मॅन्युअल/न्यूमॅटिक कंट्रोल मोड्सच्या स्विचिंगला समर्थन.
• क्लॅम्पिंग, इजेक्शन आणि स्प्रिंग रिटर्न मोशन सिस्टमसाठी सिंगल-ॲक्टिंग सिलिंडरचे मॅन्युअल नियंत्रण
• वायवीय सर्किट ऑन-ऑफ नियंत्रण, उपकरणे जॉग डीबगिंग आणि देखभाल सुरक्षा स्विच
• स्फोट-प्रूफ झोन, नॉन-पॉवर आणि धुळीच्या औद्योगिक वातावरणासाठी मॅन्युअल वायवीय नियंत्रण
• मॅन्युअल/न्यूमॅटिक कंपोझिट कंट्रोलसाठी 3A वायवीय वाल्व्हशी जुळलेल्या वायवीय लॉजिक सिस्टम
SOLH 3L मालिका ही एक क्लासिक 3/2 मार्ग NC आहे जी स्प्रिंग ऑटोमॅटिक रीसेटसह मॅन्युअल पुश-पुल व्हॉल्व्ह साधारणपणे बंद केली जाते. हा एक कॉम्पॅक्ट, सुरक्षित आणि टिकाऊ मानक मॅन्युअल कंट्रोल घटक आहे जो विशेषत: सिंगल-ॲक्टिंग सिलेंडर वायवीय प्रणालींसाठी डिझाइन केलेला आहे.
