3A मालिका 3/2 मार्ग वायवीय नियंत्रण वाल्व | बाह्य वायु संचालित दिशात्मक वाल्व

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादन विहंगावलोकन आणि कोर इंटरफेस कार्य

     SOLH 3A मालिका मुख्य प्रवाहात आहे3/2 मार्ग बाह्य वायु-संचालित दिशात्मक नियंत्रण वाल्व Airtac मानक वैशिष्ट्यांचे अनुसरण करा. इलेक्ट्रोमॅग्नेटिक कॉइलऐवजी पूर्णपणे एअर सिग्नलद्वारे चालविले जाते, ते दुर्बिणीसंबंधी हालचाली आणि सिंगल-ॲक्टिंग सिलिंडरचे दाब धारण करण्यात माहिर आहे. हे हवेचे सेवन, पोझिशन होल्डिंग आणि एक्झॉस्टचे सुरक्षित आणि स्थिर वायवीय तर्क ओळखते, नॉन-इलेक्ट्रिक वायवीय प्रणाली, स्फोट-प्रूफ वातावरण आणि अयशस्वी-सुरक्षित उपकरणांसाठी मुख्य सुरक्षा नियंत्रण घटक म्हणून काम करते.

  1.1 मानक 3-पोर्ट इंटरफेस व्याख्या

     • पी पोर्ट: संकुचित हवा पुरवठ्यासाठी मुख्य एअर इनलेट पोर्ट

     • एक बंदर: कार्यरत आउटपुट पोर्ट, थेट सिंगल-ॲक्टिंग सिलेंडरशी जोडलेले

     • आर पोर्ट: दाब आराम आणि द्रुत रीसेटसाठी एक्झॉस्ट पोर्ट

  1.2 कार्यरत तर्कशास्त्र आणि संरचनात्मक वैशिष्ट्ये

     • सिंगल वायवीय नियंत्रण (3A110/210/310/410): रिव्हर्सिंगसाठी एअर सिग्नल, सिग्नल कट-ऑफ नंतर स्वयंचलित स्प्रिंग रीसेट, अयशस्वी-सुरक्षित रीसेट डिझाइन.

     • दुहेरी वायवीय नियंत्रण (3A120/220/320/420): पर्यायी ड्युअल एअर सिग्नल कंट्रोल, मेमरी लॅचिंग फंक्शनसह एअर कट-ऑफ नंतर वर्तमान स्थिती राखते.

     • कोर स्ट्रक्चर: उच्च-परिशुद्धता स्पूल प्रकारची रचना, बाह्य वायवीय ड्राइव्ह, टिकाऊ ॲल्युमिनियम मिश्र धातु शरीर, मानक ल्युब-मुक्त ऑपरेशन (अत्यंत कामाच्या परिस्थितीसाठी विशेष स्नेहन उपलब्ध).

2. मानक मॉडेल कोडिंग नियम आणि सामान्य मॉडेल

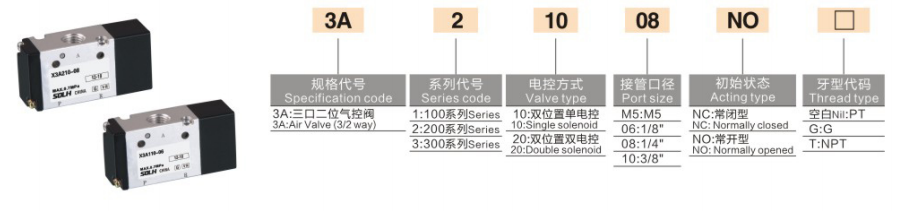

  1. कोडिंग लॉजिक: 3A [मालिका आकार] [नियंत्रण प्रकार] - [पोर्ट आकार]

  2. सामान्य मॉडेल तपशील आणि अनुप्रयोग परिस्थिती

3. मुख्य तांत्रिक मापदंड

4. मुख्य उत्पादन फायदे

     • शुद्ध वायवीय स्फोट-प्रूफ डिझाइन: आत कोणतेही विद्युत घटक नाहीत, धूळयुक्त, दमट आणि ज्वलनशील स्फोटक वातावरणात पूर्णपणे जुळवून घेण्यासारखे. हे अति-उच्च ऑपरेशनल विश्वासार्हतेसह, हवेचा स्रोत किंवा उर्जा अयशस्वी झाल्यावर स्वयंचलित रीसेट आणि उपकरणांची सुरक्षितता सुनिश्चित करते.

     • दुहेरी नियंत्रण मोड अनुकूलता: सुरक्षित रीसेट आणि दाब होल्डिंगसाठी एकल वायवीय नियंत्रण; एअर कट-ऑफ पोझिशन मेमरी आणि दीर्घकाळ लॉकिंगसाठी दुहेरी वायवीय नियंत्रण, सर्व पारंपारिक सिंगल-ॲक्टिंग सिलेंडर कंट्रोल लॉजिक कव्हर करते.

     • उच्च-कार्यक्षमता सीलिंग कार्यप्रदर्शन: कमी स्टार्टअप दाब, उत्कृष्ट हवा घट्टपणा, स्थिर स्विचिंग आणि दीर्घ सेवा आयुष्य वैशिष्ट्यीकृत, विशेष पृष्ठभाग उपचार प्रक्रियेसह अचूक स्पूल संरचना.

     • लवचिक आणि जागा-बचत स्थापना: मल्टी-एंगल अनियंत्रित इंस्टॉलेशनचे समर्थन करते. हे स्वतंत्रपणे वापरले जाऊ शकते किंवा मॉड्युलर व्हॉल्व्ह गट तयार करण्यासाठी मॅनिफोल्ड बेससह समाकलित केले जाऊ शकते, प्रभावीपणे उपकरणांच्या स्थापनेची जागा वाचवते.

5. विशिष्ट अनुप्रयोग परिस्थिती

     • एकल-अभिनय सिलेंडर नियंत्रण: जॅकिंग, क्लॅम्पिंग आणि फ्लिपिंग यासारख्या दुर्बिणीसंबंधी क्रिया जाणवते, ज्यामध्ये सिलेंडर हवेच्या सेवनाने वाढतो आणि स्प्रिंग रीसेट करून मागे घेतो.

     • उपकरणे सुरक्षा इंटरलॉक प्रणाली: यांत्रिक जॅमिंग टाळून आणि उत्पादन सुरक्षितता सुनिश्चित करून, हवेचा स्रोत अयशस्वी झाल्यास किंवा उपकरणे बंद झाल्यावर स्वयंचलितपणे रीसेट करते आणि दाब सोडते.

     • दीर्घकालीन प्रेशर होल्डिंग वर्किंग स्टेशन्स: दुहेरी वायवीय नियंत्रण मोड सतत हवा पुरवठा न करता स्थिर सिलेंडरची स्थिती राखते, दीर्घकाळ क्लॅम्पिंग आणि पोझिशनिंग प्रक्रियेसाठी योग्य.

एका वाक्याचा सारांश

     SOLH 3A मालिका एक मानक 3/2 मार्ग बाह्य वायवीय नियंत्रण वाल्व आहे ज्यामध्ये सिंगल/डबल एअर कंट्रोल मोड, अचूक स्पूल सीलिंग आणि ॲल्युमिनियम मिश्र धातु शरीर आहे. हे एकल-अभिनय वायवीय सिलेंडर्सच्या सुरक्षित रिव्हर्सिंग आणि प्रेशर होल्डिंग कंट्रोलसाठी प्राधान्य दिलेले मुख्य घटक आहे.
