2V मालिका 2/2 मार्ग ब्रास फ्लुइड सोलेनोइड वाल्व | प्रत्यक्ष अभिनय आणि पायलट ऑपरेट

ब्रँड: रिचज टेक्नॉलॉजी द्वारे SOLH

1. उत्पादन विहंगावलोकन आणि मुख्य वर्गीकरण

     SOLH 2V मालिका एक व्यावसायिक आहे2/2 मार्ग द्रव solenoid झडप हवा, पाणी आणि तेलाच्या सार्वत्रिक द्रव नियंत्रणासाठी डिझाइन केलेले. हे दोन मुख्य स्ट्रक्चरल प्रकारांमध्ये विभागलेले आहे:2V025 थेट अभिनय प्रकार आणि2V130/2V250 डायफ्राम पायलट संचालित प्रकार. प्रीमियम सीलिंग सामग्रीसह उच्च-गुणवत्तेच्या ब्रास व्हॉल्व्ह बॉडीचा अवलंब करून, या मालिकेत शून्य-दाब स्टार्टअप पर्याय, मोठा प्रवाह क्षमता, जलद प्रतिसाद आणि विस्तृत मध्यम अनुकूलता आहे. हे स्वयंचलित वॉटर सर्किट्स, एअर पाइपलाइन, व्हॅक्यूम सिस्टम आणि स्नेहन उपकरणांसाठी मुख्य प्रवाहात सामान्य-उद्देश द्रव नियंत्रण वाल्व म्हणून काम करते.

2. संपूर्ण मॉडेल कोडिंग नियम

 1. संपूर्ण कोडिंग लॉजिक: 2V - छिद्र आकार - थ्रेड पोर्ट - वायरिंग प्रकार - व्होल्टेज

 2. मानक ऑर्डर उदाहरणे

     • 2V025-08-DC24V: φ2.5mm छिद्र, G1/4 धागा, मानक DIN सॉकेट, DC 24V

     • 2V130-15W-AC220V: φ13mm छिद्र, G1/2 धागा, वायर लीड आउटलेट, AC 220V

3. दोन मुख्य संरचनात्मक प्रकार आणि निवड मार्गदर्शक तत्त्वे

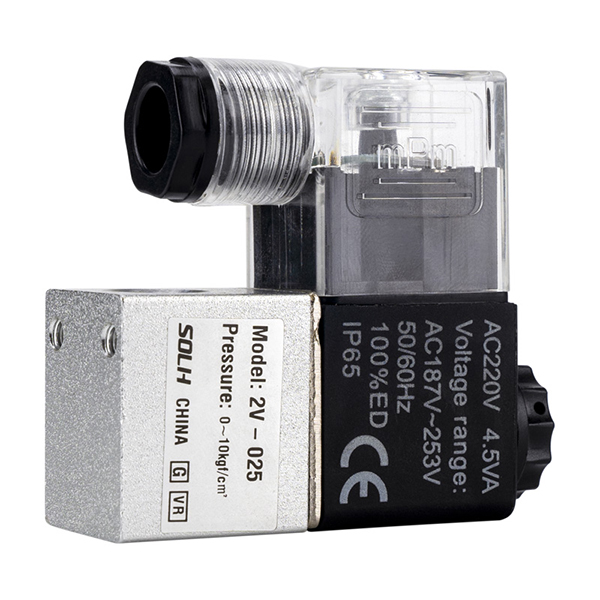

  3.1 2V025 थेट अभिनय प्रकार | शून्य दाब प्रारंभ

    मुख्य फायदा: 0MPa शून्य दाबावर पूर्णपणे कार्यान्वित

     • कामाचे तत्व: इलेक्ट्रोमॅग्नेटिक कॉइल व्हॉल्व्ह पोर्ट उघडण्यासाठी थेट लोखंडी कोर खेचते, मध्यम दाब सहाय्याशिवाय शून्य दाबाच्या फरकाखाली पूर्ण उघडणे आणि बंद करण्याचे नियंत्रण लक्षात येते.

     • छिद्र आणि प्रवाह: φ2.5 मिमी छिद्र, CV मूल्य = 0.23

     • पोर्ट तपशील: G1/8 (06), G1/4 (08)

     • दबाव श्रेणी: 0 ~ 1.0MPa, शून्य-दाब स्टार्टअपला समर्थन देते

     • सीलिंग साहित्य: मानक VITON फ्लोरोरुबर, तेल, पाणी आणि कमकुवत ऍसिड गंज यांना उत्कृष्ट प्रतिकार

     • शरीर साहित्य: कॉम्पॅक्ट उच्च-परिशुद्धता ब्रास वाल्व बॉडी

     • लागू परिस्थिती: लहान प्रवाह द्रव नियंत्रण, शून्य/कमी दाब स्टार्ट-स्टॉप, व्हॅक्यूम सर्किट स्विच, लघु वॉटर कूलिंग आणि फवारणी प्रणाली

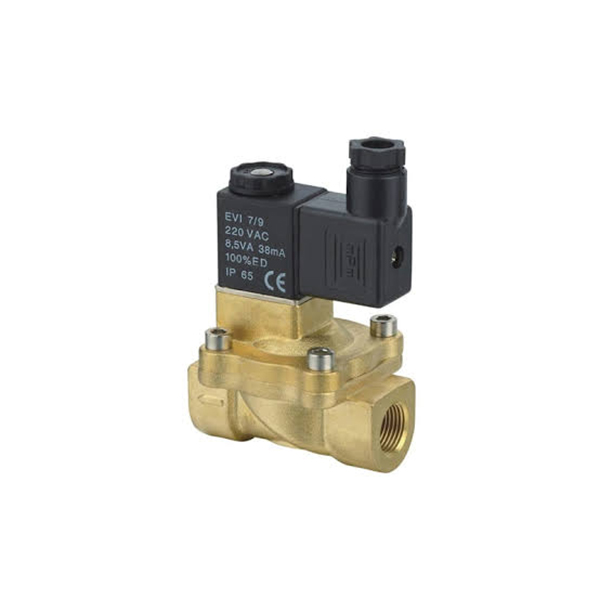

  3.2 2V130 / 2V250 डायाफ्राम पायलट ऑपरेटेड प्रकार | विभेदक दाब प्रारंभ

    मुख्य वैशिष्ट्य: मोठा प्रवाह, कमी वीज वापर, किमान दाब फरक आवश्यक आहे

     • कामाचे तत्व: पायलट होलद्वारे दाब कमी केल्याने व्हॉल्व्ह उघडण्यासाठी मध्यम दाबाने डायाफ्राम उघडू शकतो.किमान स्टार्टअप दबाव फरक: 0.05MPa (0.5bar), शून्य दाबाखाली उघडण्यास अक्षम.

     • 2V130 तपशील: φ13mm छिद्र, CV=6.2; पोर्ट: G3/8 (10), G1/2 (15)

     • 2V250 तपशील: φ25 मिमी छिद्र, CV=13; पोर्ट: G3/4 (20), G1 इंच (25)

     • दबाव श्रेणी: 0.05 ~ 1.0MPa

     • सीलिंग साहित्य: NBR नायट्रिल रबर, शुद्ध पाणी आणि कॉम्प्रेस्ड एअर मीडियासाठी इष्टतम

     • शरीर आणि गुंडाळी: घट्ट केलेले टिकाऊ पितळेचे शरीर, कमी-शक्तीच्या उच्च-स्थिरता कॉइलसह जुळलेले

     • लागू परिस्थिती: लार्ज-फ्लो वॉटर सर्किट्स, एअर कॉम्प्रेसर वॉटर इनटेक, बॉयलर वॉटर सप्लाय, मुख्य गॅस/लिक्विड पाइपलाइन ऑन-ऑफ कंट्रोल

4. युनिफाइड जनरल टेक्निकल पॅरामीटर्स

5. 2V वि 2P मालिका तुलना | चूक विरोधी निवड मार्गदर्शक

निवड सूत्र

     शून्य-दबाव ऑन-ऑफ मागणी → 2V025 / 2P निवडा; पाण्याच्या दाबासह मोठा प्रवाह → 2V130 / 2V250 निवडा; अरुंद जागा आणि कमी खर्चाचे बजेट → 2P प्लास्टिक वाल्व निवडा

6. विशिष्ट अनुप्रयोग परिस्थिती

  6.1 2V025 अर्ज

     • व्हॅक्यूम जनरेटर एअर सोर्स ऑन-ऑफ कंट्रोल

     • सूक्ष्म उपकरणे शीतकरण पाणी सर्किट

     • स्वयंचलित फवारणी आणि सूक्ष्म पाणी पुरवठा प्रणाली

     • सूक्ष्म-प्रवाह द्रव स्विचिंग उपकरणे

  6.2 2V130 / 2V250 अर्ज

     • चिलर आणि औद्योगिक कूलिंग वॉटर सिस्टम

     • एअर कंप्रेसर पाणी सेवन नियंत्रण

     • बॉयलर स्वयंचलित पाणी भरण्याची प्रणाली

     • केंद्रीकृत हवा पुरवठा मुख्य पाइपलाइन स्विच

     • मोठ्या-प्रवाह औद्योगिक पाणी आणि वायू अभिसरण नियंत्रण

7. जुळणारे सहाय्यक ॲक्सेसरीज

     • फ्रंट एअर स्रोत उपचार: हवेचा स्रोत आणि फिल्टर अशुद्धी स्थिर करण्यासाठी AW मालिका एअर प्रेशर रेग्युलेटिंग फिल्टर जुळवा

     • व्हॅक्यूम सर्किट जुळणी: विश्वसनीय हवा स्रोत कट-ऑफसाठी ZU मालिका व्हॅक्यूम जनरेटरसह सहकार्य करा

     • पाइपलाइन कनेक्शन: जलद आणि लीक-मुक्त पाइपिंग इंस्टॉलेशनसाठी KQ2 क्विक-कनेक्ट पुरुष धागा सरळ फिटिंग जुळवा

एका वाक्याचा सारांश

     SOLH 2V मालिका 2/2 मार्ग ब्रास सोलेनोइड वाल्व्ह शून्य-दाब थेट अभिनय आणि मोठ्या-प्रवाह पायलट संचालित प्रकारांना कव्हर करतात, ज्यामध्ये सार्वत्रिक पाणी/हवा/तेल सुसंगतता, जलद प्रतिसाद आणि IP65 संरक्षण आहे, विविध औद्योगिक ऑटोमेशन प्रणालींसाठी किफायतशीर आणि स्थिर द्रव ऑन-ऑफ सोल्यूशन्स प्रदान करतात.
